عند شراء الشفرات الدائرية على دفعات، كيف يمكن التحقق من التناسق بين الدفعات؟

في عملية الشراء الجماعي لـ شفرات دائريةلا يكمن الخطر الأكبر في سعر الوحدة، بل في تقلبات الجودة بين الدفعات. فقد تُظهر دفعات مختلفة من نفس المورد اختلافات في الصلابة، والانحرافات البُعدية، وزوايا الحواف غير المتناسقة، مما يؤدي إلى تعديلات متكررة على معايير خط الإنتاج، وبالتالي جودة قطع غير متناسقة. وبناءً على سنوات من الخبرة في هذا المجال، تُقدم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية ستة أبعاد أساسية وأساليب محددة للتحقق من تناسق الدفعات.

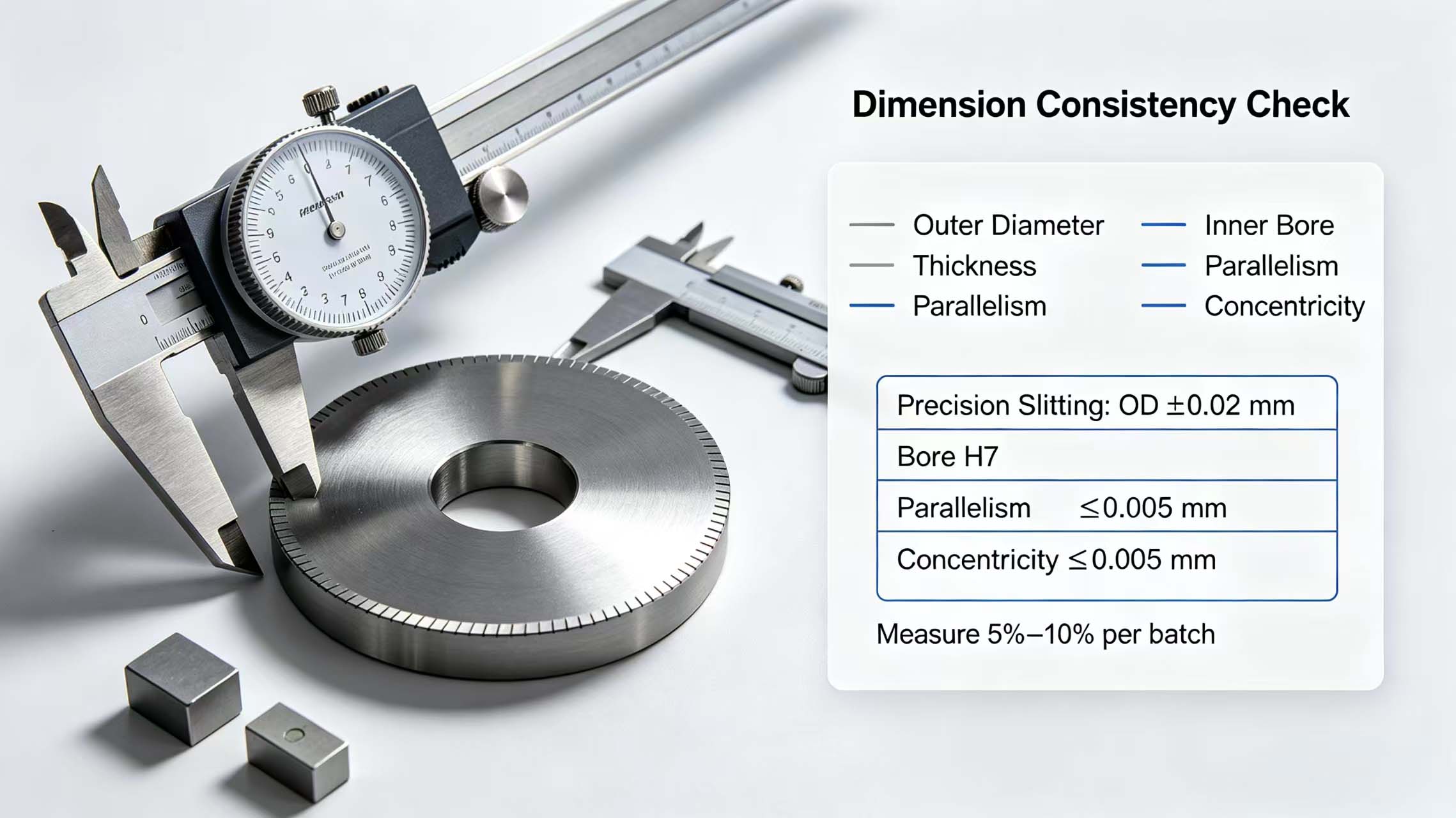

1. التحقق من اتساق الأبعاد - من القطر الخارجي إلى التوازي

يُعدّ الانحراف البُعدي أكثر مظاهر عدم اتساق الدفعة وضوحاً. وتشمل العناصر التي يجب فحصها القطر الخارجي، والقطر الداخلي، والسماكة، والتوازي، والمركزية.

طريقة أخذ العينات: اسحب 5% إلى 10% من الشفرات من كل دفعة. استخدم ميكرومترًا لقياس القطر الخارجي والسمك، وميكرومترًا داخليًا لقياس قطر الثقب، ومؤشرًا قرصيًا مزودًا بلوحة سطحية من الجرانيت للتأكد من التوازي والمركزية. اتساق الدفعات لشفرات القطع الدقيقة، يجب التحكم في تفاوت القطر الخارجي في حدود ±0.02 مم، والثقب وفقًا لتفاوت H7، والتوازي ≤0.005 مم، والمركزية ≤0.005 مم.

إذا تجاوز الفرق في القطر الخارجي بين الدفعات 0.03 مم، فإن فجوة الشفرة ستتغير بعد التركيب، مما يؤثر بشكل مباشر على جودة القطع.

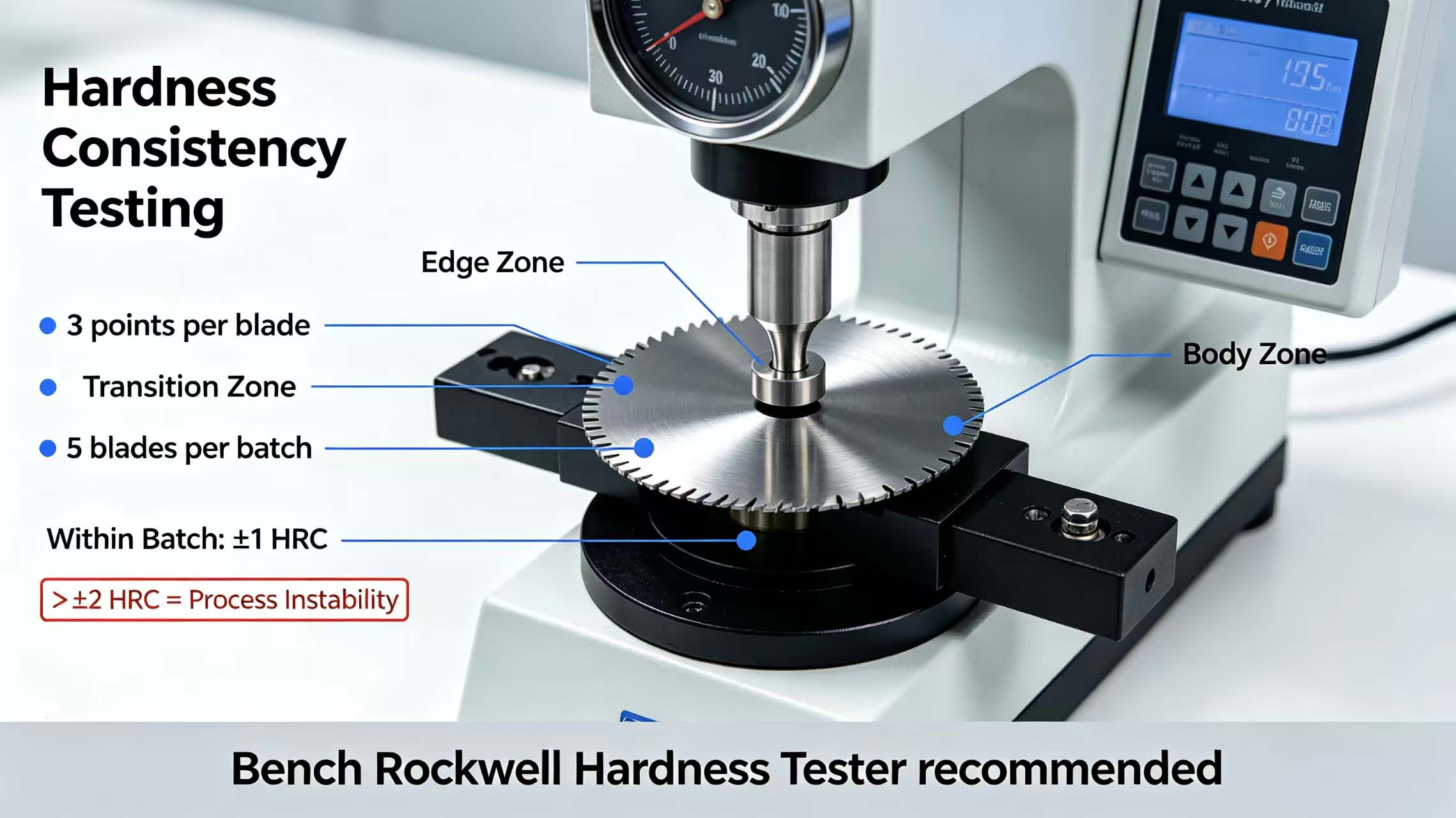

2. التحقق من اتساق الصلابة - اختبار النقاط المتعددة موثوق

تُعد الصلابة أساس مقاومة التآكل للشفرات، ولكن لا يمكن للصلابة أحادية النقطة أن تمثل توزيع الصلابة لمجموعة كاملة. فحص الاتساق لعمليات الشراء بالجملة يتطلب الأمر: اختبار 3 نقاط على الأقل لكل شفرة (منطقة الحافة، منطقة الانتقال، منطقة جسم الشفرة)، وأخذ عينات من 5 شفرات على الأقل لكل دفعة، مع تسجيل القيمة المتوسطة وملاحظة نطاق التذبذب.

معايير القبول: يجب ألا يتجاوز تذبذب الصلابة ضمن نفس الدفعة ±1 HRC. إذا تجاوز التذبذب ±2 HRC، فإن عملية المعالجة الحرارية غير مستقرة، ولا يمكن ضمان اتساق الدفعات اللاحقة. استخدم دائمًا جهاز اختبار صلابة روكويل المكتبي؛ أما أجهزة اختبار صلابة ليب المحمولة، فلا يمكن استخدامها إلا للتقييم الأولي في الموقع.

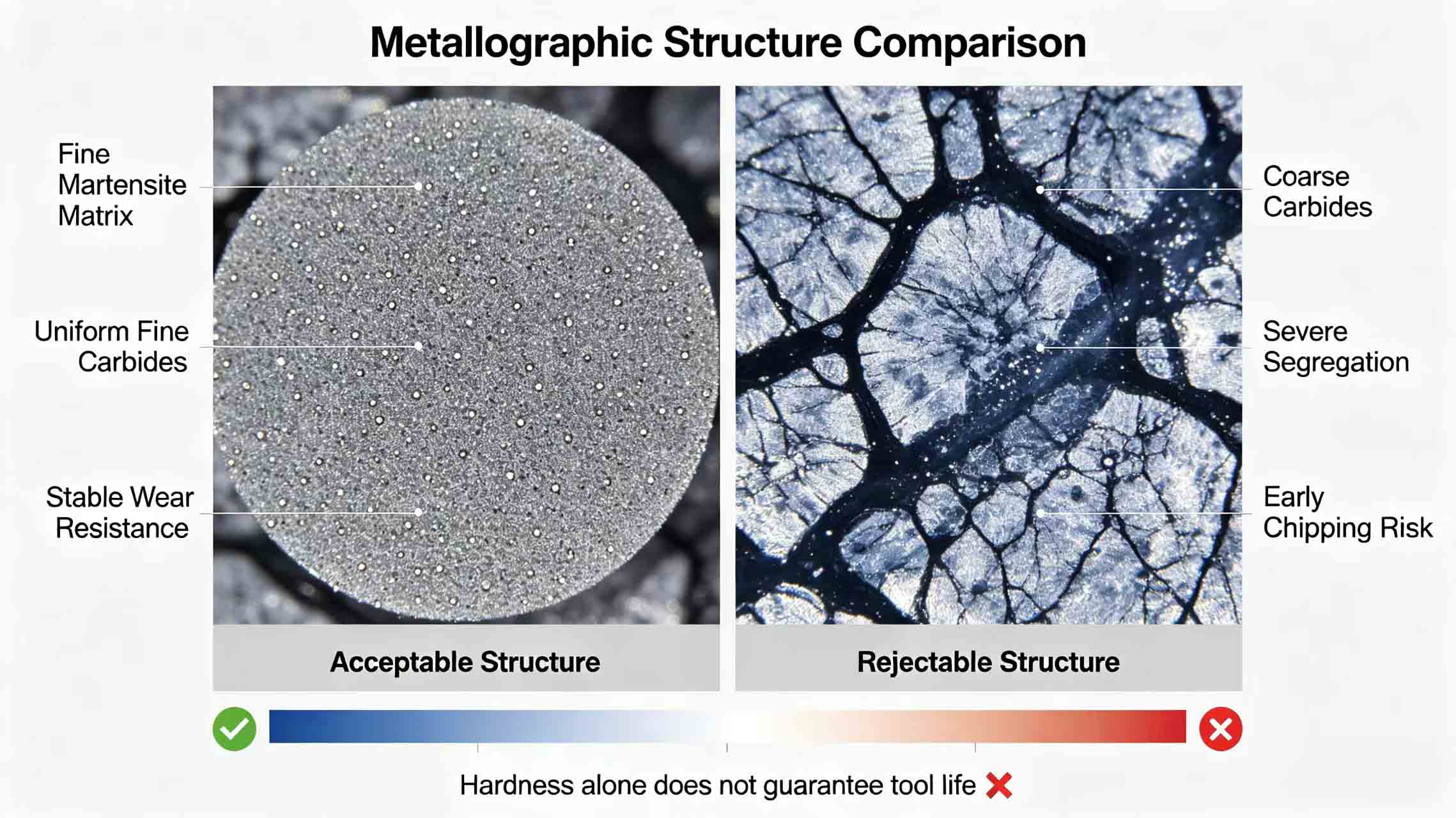

3. اتساق البنية المعدنية - نفس الصلابة، عمر مختلف

قد يكون لمجموعتين من الشفرات قيم اختبار صلابة متطابقة ولكنهما تختلفان في عمر الخدمة بأكثر من 30٪، وغالبًا ما يكون ذلك بسبب التركيب المعدني. أخذ عينات التناسق البُعدي للشفرات الدائرية لا يمكن أن يحل محل التحليل المعدني.

يُوصى بأخذ عينة من شفرة أو شفرتين من كل دفعة لإجراء التحليل المعدني، مع مراقبة توزيع الكربيدات، وحجم الحبيبات، ومحتوى الأوستنيت المتبقي. يجب أن يكون التركيب المعدني الجيد عبارة عن مصفوفة مارتنسيتية دقيقة مع توزيع متجانس للكربيدات الدقيقة. إذا كانت الكربيدات خشنة ومتكتلة بشدة، حتى لو كانت الصلابة مطابقة للمعايير، فإن الحافة تكون عرضة للتشقق المبكر.

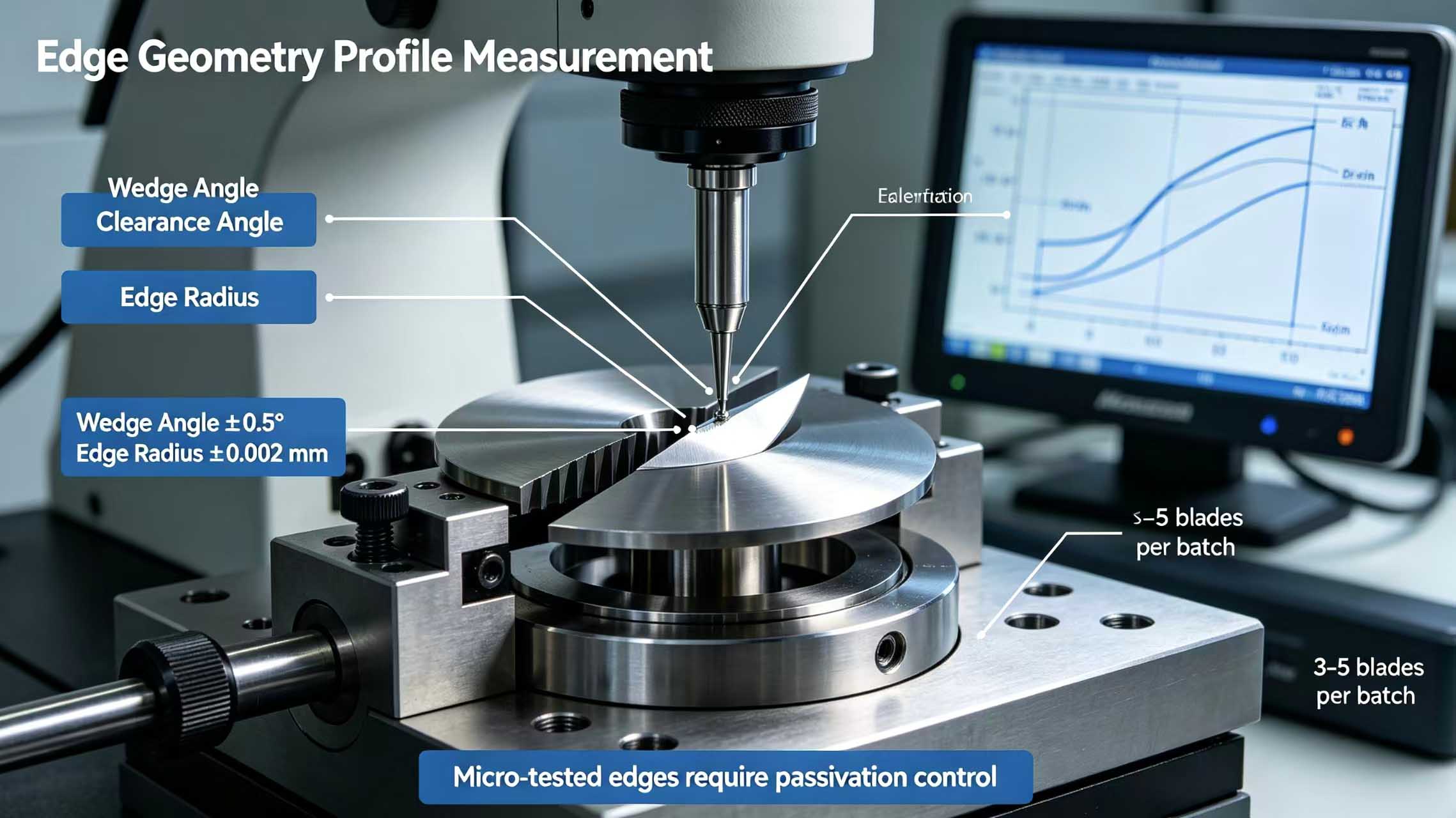

4. اتساق هندسة الحواف - يجب أن تكون كل من الزاوية ونصف القطر ثابتة

تؤثر زاوية الحافة ونصف قطرها بشكل مباشر على مقاومة القطع وحجم النتوءات. إذا اختلفت هندسة الحافة بين الدفعات، فإن جودة القطع ستتفاوت.

طريقة الفحص: استخدم مقياس الملامح أو مجهر الأدوات، مع أخذ عينات من 3-5 شفرات لكل دفعة لقياس زاوية إسفين الحافة، وزاوية الخلوص، ونصف قطر الحافة. اتساق هندسة الحواف بواسطة مقياس الملامح المتطلبات: انحراف زاوية الوتد ≤ ±0.5 درجة، وانحراف نصف قطر الحافة ≤ ±0.002 مم. بالنسبة للشفرات المعالجة بالتخميل الدقيق، يُعدّ اتساق قيمة التخميل ذا أهمية بالغة.

5. اتساق الطلاء - اللون، والسماكة، والالتصاق

في حال شراء شفرات دائرية مطلية، فإن اتساق الطلاء أمر بالغ الأهمية. قد يختلف سمك الطلاء ولونه وقوة التصاقه بين الدفعات.

طريقة الفحص: استخدم مقياس سُمك الطلاء لقياس السُمك، مع أخذ عينات من 3 إلى 5 شفرات لكل دفعة؛ يجب ألا يتجاوز تذبذب السُمك ±0.5 ميكرومتر. افحص تجانس اللون بصريًا، وتأكد من خلوه من أي بقع أو اختلافات لونية. اختبر قوة الالتصاق عن طريق الخدش أو الشريط اللاصق؛ يجب ألا يتقشر الطلاء.

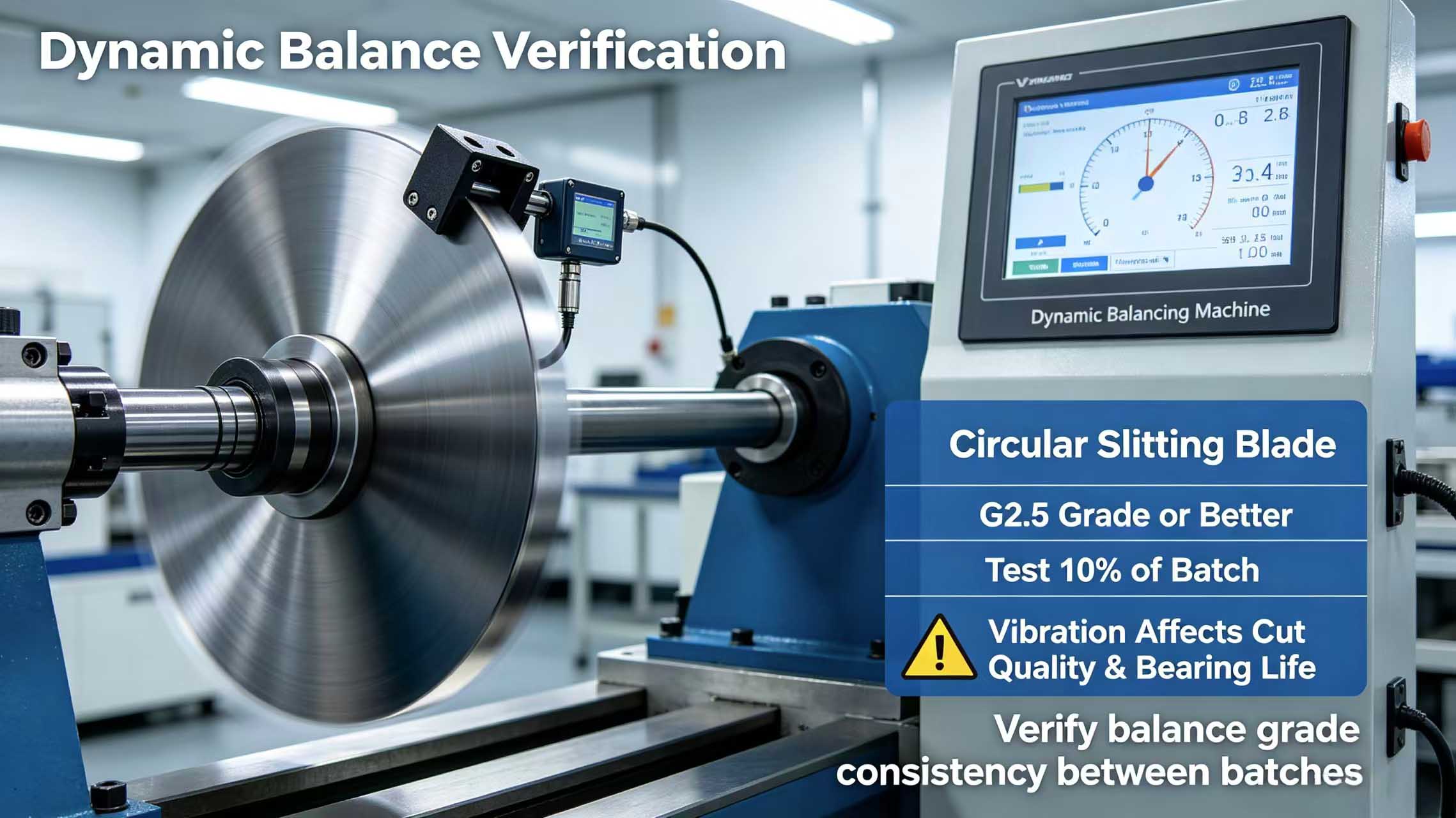

6. اتساق التوازن الديناميكي - القاتل الخفي للتقطيع عالي السرعة

ل شفرات دائرية عالية السرعة للقطع، تعتبر درجة التوازن الديناميكي مؤشراً مهماً على اتساق الدفعة. التحقق من اتساق التوازن الديناميكي للدفعة يتطلب الأمر: أخذ عينة من 10% من الشفرات لكل دفعة واختبارها على جهاز موازنة ديناميكية؛ يجب أن يصل عدم التوازن المتبقي إلى درجة G2.5 أو أعلى. إذا اختلفت درجات التوازن الديناميكي بين الدفعات، فإن اختلافات الاهتزاز أثناء التشغيل عالي السرعة ستكون كبيرة، مما يؤثر على جودة القطع في أفضل الأحوال، ويتلف محامل المغزل في أسوأ الأحوال.

7. عملية التحقق وإدارة الملفات

يُوصى باتباع إجراءات التحقق التالية: ختم عينة قياسية عند أول شحنة؛ بعد وصول كل دفعة لاحقة، تُؤخذ عينة وتُفحص وفقًا للأبعاد الستة المذكورة أعلاه، وتُقارن بالعينة القياسية؛ تُسجل جميع بيانات الفحص في ملفات الدفعة، بما في ذلك الأبعاد، والصلابة، والتركيب المعدني، وهندسة الحواف، والطلاء، والتوازن الديناميكي. عند اكتشاف أي خلل، يجب تتبعه وإبلاغ المورد به فورًا.

8. ضمان اتساق الدفعات من شركة مينغ باي للتكنولوجيا

تُطبّق شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة فحصًا دقيقًا لتناسق كل دفعة من الشفرات الدائرية المُشحونة. يأتي مع كل دفعة تقرير فحص يتضمن بيانات أخذ العينات البُعدية، وبيانات اختبار الصلابة الخماسية، وصورًا مجهرية، ونتائج اختبار التوازن الديناميكي. نضمن لكم: تذبذبًا في الصلابة ضمن الدفعة الواحدة ≤ ±1HRC، وتفاوتًا في القطر الخارجي ≤ ±0.02 مم، ودرجة توازن ديناميكي تصل باستمرار إلى G2.5. في حال اكتشاف العملاء أي خلل في الدفعة، يُمكنهم إعادة الشفرات لإعادة فحصها في أي وقت، وسنتحمل المسؤولية المترتبة على ذلك.

خاتمة

في عمليات شراء الشفرات الدائرية على دفعات، يُعدّ اتساق الدفعة أهم من جودة الدفعة الواحدة. من خلال التحقق المنهجي عبر ستة أبعاد - الأبعاد، والصلابة، والتركيب المعدني، وهندسة الحافة، والطلاء، والتوازن الديناميكي - بالإضافة إلى إدارة ملفات الدفعات، يمكن تجنب مخاطر تذبذب الدفعات بفعالية. شركة مينغ باي للتكنولوجيا على أتم الاستعداد لتكون موردكم الموثوق للشفرات الدائرية، بفضل عمليات التصنيع المستقرة وبيانات الفحص الشفافة.

التعليمات :

س1: هل يلزم إجراء فحص اتساق الدفعة لكل دفعة؟
أ: يُنصح بإجراء فحص الأبعاد والصلابة لكل دفعة عند وصولها. ويمكن إجراء فحص التركيب المعدني والتوازن الديناميكي كل ثلاثة أشهر أو كل خمس دفعات. أما بالنسبة للتطبيقات عالية الدقة، فيجب إجراء فحص شامل لكل دفعة.

س2: ما هو مقدار التذبذب الطبيعي في الصلابة داخل نفس الدفعة؟
ج: في ظل ظروف المعالجة الحرارية الفراغية المناسبة، يجب ألا يتجاوز تذبذب الصلابة ضمن نفس الدفعة ±1HRC. إذا تجاوز التذبذب ±2HRC، فإن عملية التحكم في المعالجة الحرارية غير مستقرة، ويجب مطالبة المورد بتصحيح الوضع.

س3: هل يلزم إجراء اختبار التوازن الديناميكي لكل شفرة؟
ج: بالنسبة لعمليات التقطيع عالية السرعة (سرعة الخط > 500 متر/دقيقة)، يُنصح باختبار كل شفرة على حدة. أما بالنسبة لعمليات التقطيع العادية، فيُمكن قبول عينة بنسبة 10% إلى 20%. مع ذلك، يجب أن تكون درجة التوازن الديناميكي متسقة لكل دفعة.

س4: بعد إغلاق العينة الأولى، ما مقدار الاختلاف الذي يجعل الدفعة اللاحقة غير مؤهلة؟
أ: اختلاف الأبعاد الذي يتجاوز التفاوت المسموح به، أو اختلاف الصلابة الذي يتجاوز ±1HRC، أو اختلاف زاوية الحافة الذي يتجاوز ±0.5 درجة، أو انخفاض في درجة التوازن الديناميكي - أي من هذه الأمور يجعل الدفعة غير مؤهلة.

س5: ما الذي يجب فعله في حالة اكتشاف عدم اتساق في الدفعة؟
أ: توقف فورًا عن استخدام الدفعة، واحتفظ بالعينات وبيانات الفحص، وتواصل مع المورد لتحليل السبب. إذا كانت المشكلة متعلقة بعملية المورد، فاطلب إرجاع الدفعة أو استبدالها أو إصلاحها. تضمن شركة مينغ باي للتكنولوجيا إمكانية إرجاع الدفعات التي بها خلل لإعادة فحصها، وسنتحمل المسؤولية المترتبة على ذلك.
