كيفية حل مشاكل شد النسيج الناتجة عن وضع شفرة القطع بشكل غير صحيح؟

أثناء تقطيع المواد الشبكية مثل الورق والأفلام والملصقات ذاتية اللصق، تُعدّ تقلبات الشد مشكلة شائعة تؤثر على جودة المنتج النهائي. يقوم العديد من المشغلين أولاً بفحص بكرات الفك أو اللف أو السحب، لكنهم غالبًا ما يتجاهلون عاملاً حاسمًا: وهو ما إذا كان موضع شفرة التقطيع صحيحًا. في الواقع، يُعدّ موضع التركيب ودقة المحاذاة والوضع المحوري لـ شفرات دائرية و شفرات القطع تؤثر هذه العوامل بشكل مباشر على توزيع القوة على المادة في منطقة القطع، مما يؤدي إلى اختلالات في الشد على امتداد خط الإنتاج. واليوم، تشرح شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية العلاقة الجوهرية بين وضعية الشفرة ومشاكل الشد من منظور هندسي، وتقدم حلولاً منهجية.

1. كيف يؤدي وضع الشفرة بشكل غير صحيح إلى مشاكل في الشد؟

تتضمن عملية تحديد موضع شفرات القطع ثلاثة أبعاد: الموضع المحوري (الاتجاه يمينًا ويسارًا)، والارتفاع القطري (الاتجاه لأعلى ولأسفل)، والتوازي بين الشفرات. وعندما تنحرف هذه المعايير عن الظروف المثالية، تحدث اضطرابات الشد التالية:

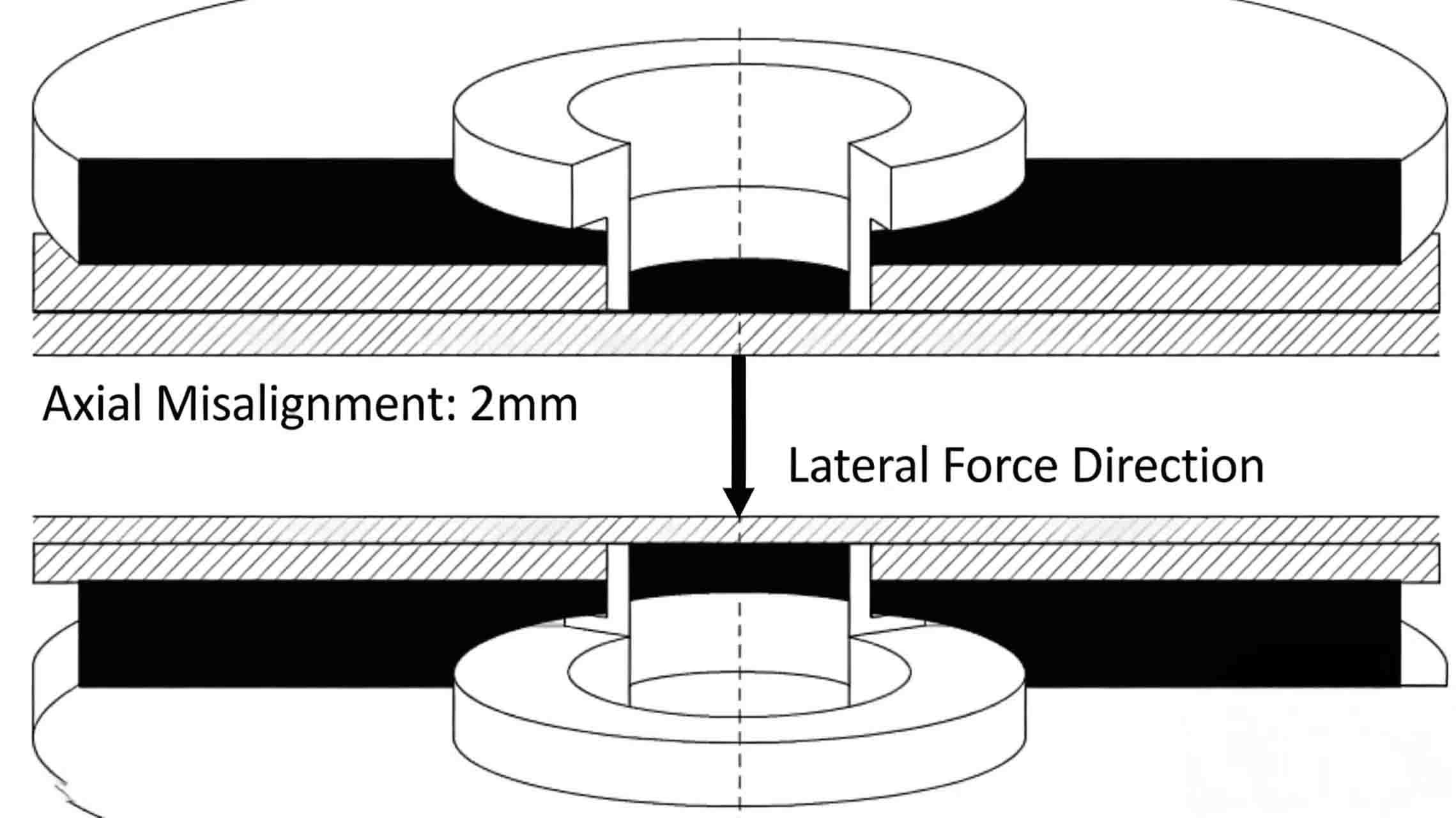

1. انحراف التموضع المحوري يسبب عدم محاذاة الشبكة

إذا تجاوز عدم المحاذاة المحورية بين الشفرات العلوية والسفلية النطاق المسموح به، يتعرض الشريط المقطوع لقوة جانبية. تتسبب هذه القوة الجانبية في انحراف المادة عن مسارها المستقيم بعد القطع، مما يؤدي إلى حواف غير متساوية للشريط أثناء إعادة اللف وظاهرة "التداخل". ولتصحيح عدم المحاذاة، غالبًا ما يزيد المشغلون قوة تصحيح بكرة التوجيه، مما يتسبب بدوره في تقلبات دورية في الشد.

2. الشفرات غير المتوازية تسبب تمددًا موضعيًا

عندما لا يكون محورا الشفرتين الدائريتين اليمنى واليسرى متوازيين (بوجود زاوية ميل أو انحراف)، تتغير المسافة بين الشفرتين على طول المحور. ينضغط النسيج أكثر في المناطق ذات المسافة الأصغر، ويتمدد في المناطق ذات المسافة الأكبر. يؤدي هذا التوزيع غير المتساوي للإجهاد إلى اختلال توازن الشد عبر عرض النسيج، مما ينتج عنه تموج في الحواف في الحالات البسيطة، وتمزقات متكررة في النسيج في الحالات الشديدة.

3. يؤدي عدم انتظام الارتفاع القطري للشفرات إلى حدوث تأثير دوري

في نظام القطع متعدد الشفرات، إذا اختلف الارتفاع القطري (التداخل) لمجموعة من الشفرات عن غيرها، فإن نقطة القطع هذه تُلقي بحمل إضافي على المادة. ينتشر هذا الحمل على شكل موجات شد باتجاه طرفي فك ولف المادة، مما يؤدي إلى تقلبات حادة في قراءات مستشعر الشد.

4. تركيب الشفرة بشكل غير محكم أو غير مركزي

إذا كان شفرة القطع إذا لم يتم إحكام ربط الشفرة بشكل صحيح أو كان عمودها غير مركزي، فإنها تُطبّق إجهادًا متناوبًا على المادة مرة واحدة في كل دورة. يصعب على أجهزة التحكم العادية في الشد تصفية هذا الاضطراب عالي التردد ومنخفض السعة، ويترك علامات اهتزاز مرئية على حافة الشق.

2. ثلاث خطوات لتشخيص مشاكل وضع الشفرة

قبل ضبط معلمات وحدة التحكم في الشد، يوصى بالتحقق من موضع الشفرة باستخدام الطرق التالية:

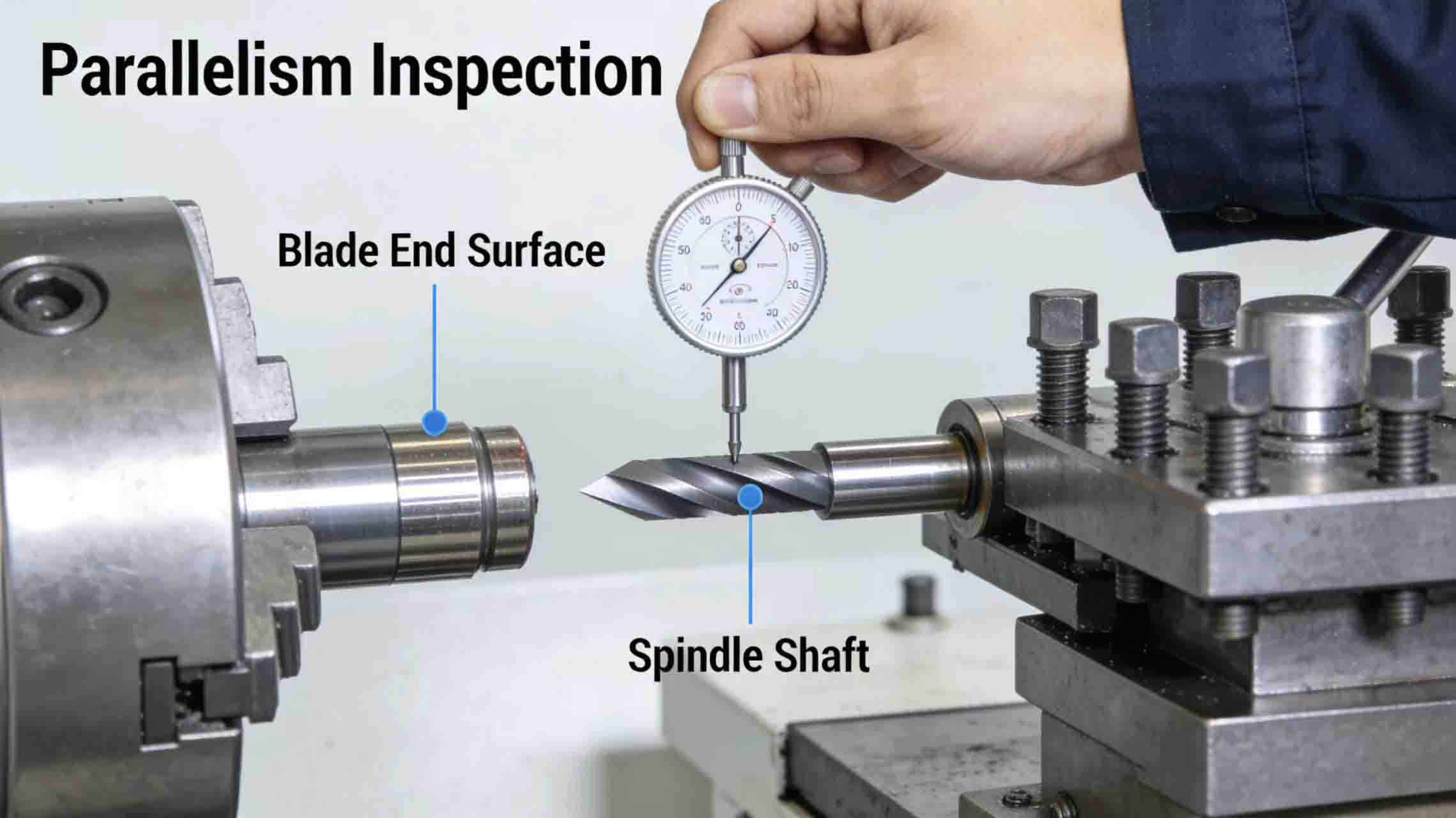

1. فحص المحاذاة الثابتة

استخدم مؤشر قياس أو أداة محاذاة ليزرية للتحقق من توازي محوري الشفرتين العلوية والسفلية. يجب ألا يتجاوز الانحراف عند كلا الطرفين 0.02 مم/م. تحقق أيضًا من الانحراف المحوري والانحراف القطري لكل منهما. شفرة مخصصةعادةً، يكون الانحراف المحوري ≤ 0.005 مم والانحراف القطري ≤ 0.01 مم.

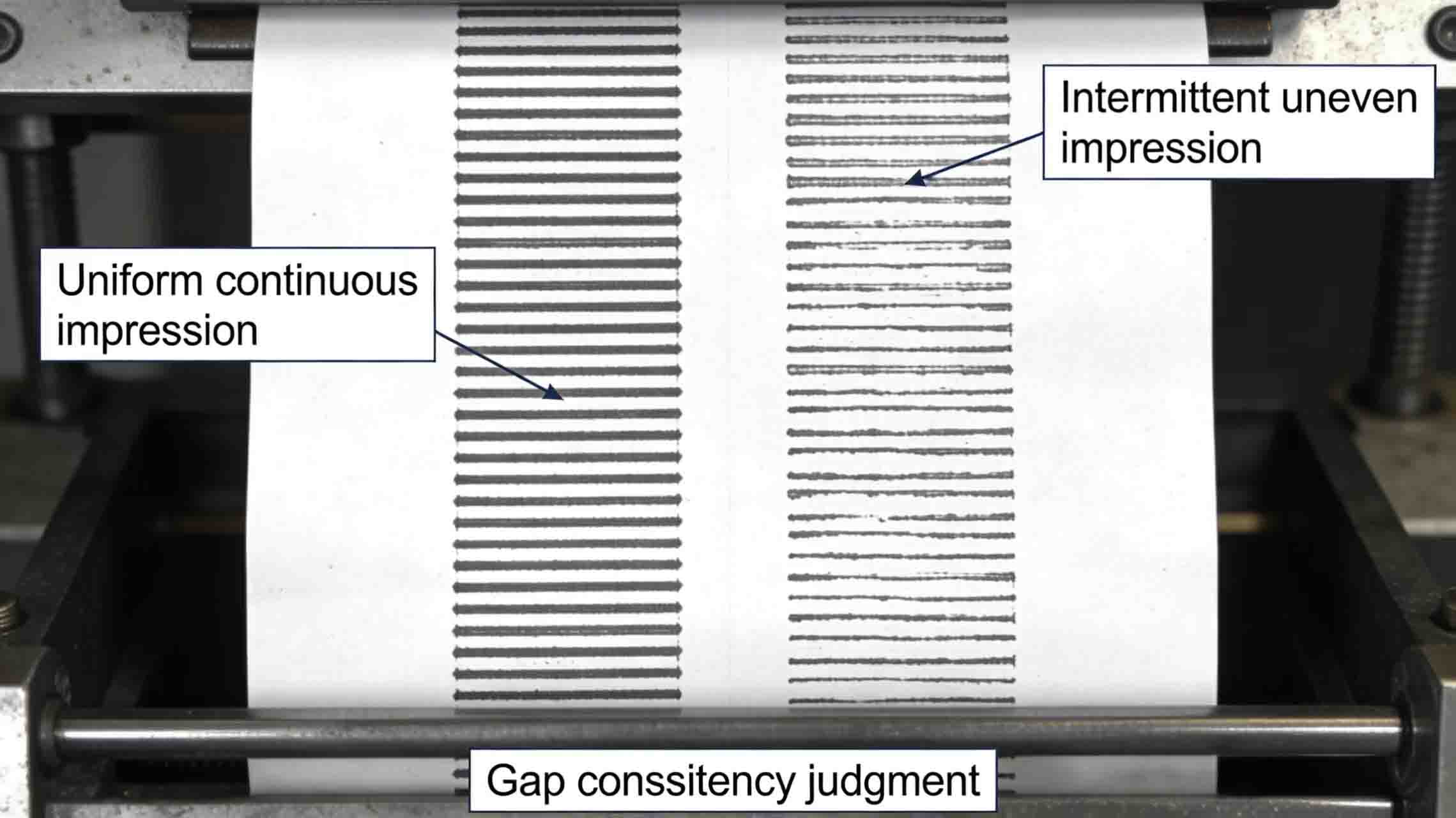

2. اختبار التصحيح الديناميكي

ضع طبقة رقيقة من حبر التحديد أو استخدم ورق الكربون على حواف الشفرة. شغّل الجهاز بسرعة منخفضة لفترة وجيزة، ثم افحص آثار الطباعة على المادة. إذا كان عرض الطباعة غير منتظم أو متقطع، فهذا يدل على عدم انتظام فجوة الشفرة أو عدم محاذاة محورية.

3. تحليل طيف تقلبات التوتر

اجمع البيانات من مستشعرات الشد ولاحظ ما إذا كان تردد التذبذب يتطابق مع تردد دوران عمود الشفرة أو تردد مرور الشفرة. إذا تطابقا، يمكن تحديد أن المشكلة تكمن في موضع الشفرة أو عمودها.

3. حلول منهجية

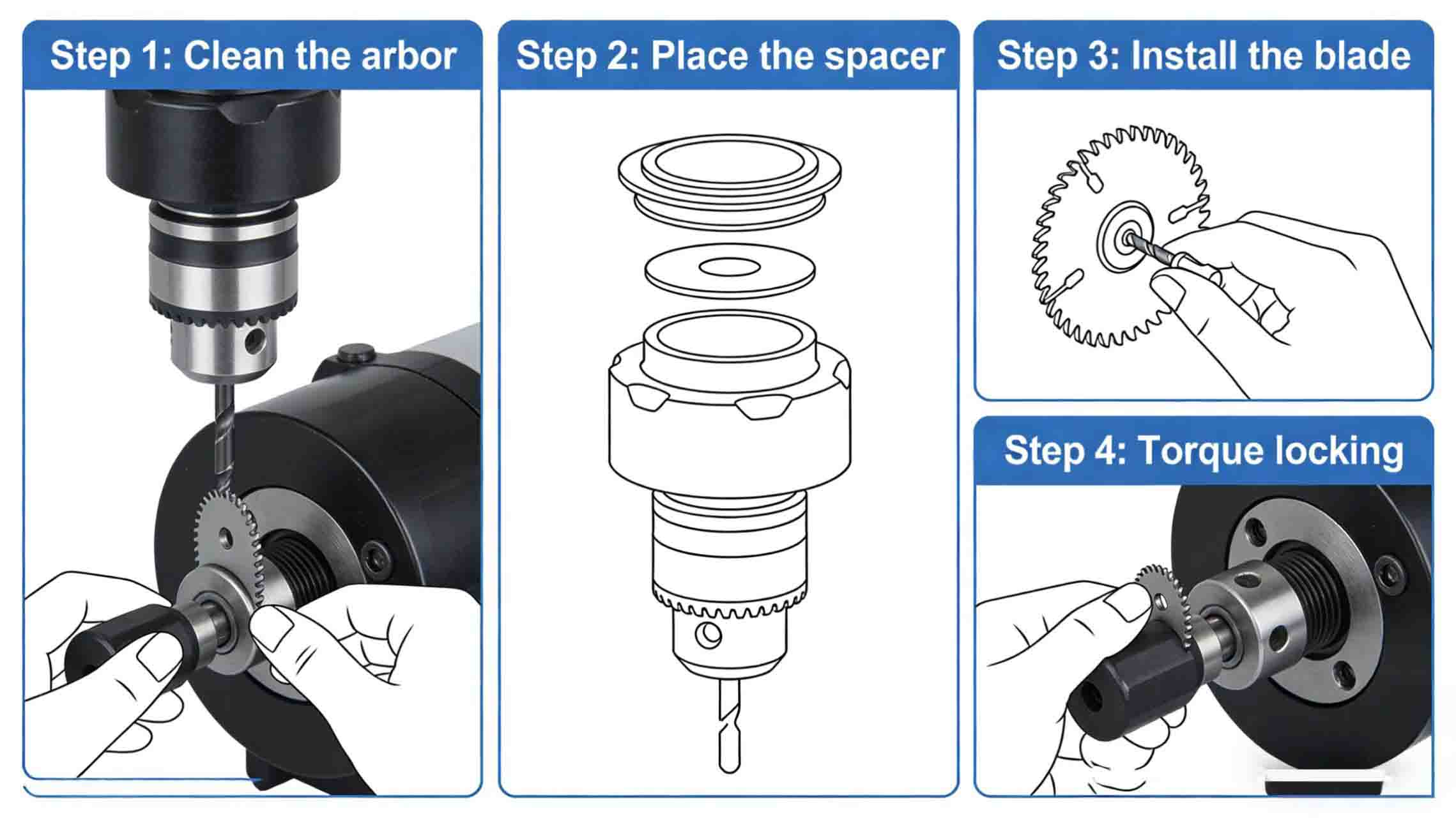

1. توحيد إجراءات تركيب الشفرات

· قبل التثبيت شفرات آلة دقيقةقم بتنظيف عمود الشفرة وتجويف الشفرة جيدًا، مع إزالة النتوءات والمواد الغريبة.

· استخدم مفتاح عزم الدوران لشد صواميل تثبيت الشفرة وفقًا للتسلسل وعزم الدوران المحددين لمنع تشوه الشفرة بسبب الإفراط في الشد عند نقطة واحدة.

• في عمليات القطع متعددة الشفرات، يُنصح باستخدام طريقة التثبيت "باستخدام فاصل + صامولة". يجب ألا تتجاوز درجة توازي أسطح نهاية الفاصل 0.002 مم.

2. تحسين الوضع المحوري للشفرة

· احسب المواضع المحورية النظرية لكل منها شفرة تقطيع مخصصة بناءً على عرض الشق، واحتفظ بهامش ضبط دقيق يتراوح بين 0.1 و 0.3 مم.

· استخدم مقياس السماكة أو مستشعر إزاحة الليزر لإعادة التحقق من المسافة بين الشفرات المتجاورة، مع التأكد من توزيع جميع الشفرات بالتساوي على طول الاتجاه المحوري.

بالنسبة لخطوط الإنتاج التي تتطلب تغييرات متكررة في المواصفات، اختر أكمام تحديد المواقع المتدرجة أو أعمدة الشفرات سريعة التغيير لتقليل الخطأ البشري.

3. اضبط توازي الشفرات والمسافة بينها

• أولاً، قم بضبط التوازي الأفقي لأعمدة الشفرات العلوية والسفلية بشكل تقريبي، ثم اضبط زاوية ميل الشفرات الفردية بدقة باستخدام حشوات دقيقة.

· اعتماد "طريقة ضبط الفجوة التدريجية": ابدأ من فجوة صفرية، وقم بزيادة الفجوة بمقدار 0.01 مم في كل مرة وقم بإجراء قطع تجريبي حتى يتم تحقيق قطع خالٍ من النتوءات مع شد مستقر.

• سجل قيم الفجوة المثلى للمواد المختلفة لتشكيل تعليمات تشغيل موحدة.

4. تقديم المحاذاة النشطة والتحكم ذو الحلقة المغلقة

بالنسبة لآلات القطع عالية السرعة وذات العرض الواسع، يمكن ترقية التقنيات التالية:

· مراقبة موضع الشفرة عبر الإنترنت: قم بتركيب مستشعرات التيار الدوامي لتوفير معلومات فورية حول الانحراف الشعاعي للشفرة والإزاحة المحورية.

· نظام ضبط الأدوات التلقائي: تقوم محركات المؤازرة بتشغيل آليات الضبط الدقيق لعمود الشفرة لتصحيح موضع الشفرة تلقائيًا بناءً على إشارات تقلبات الشد.

· فواصل ذكية: استخدم فواصل التمدد الهيدروليكي أو فواصل سبائك الذاكرة الشكلية لتحقيق تحديد موضع الشفرة بزر واحد.

4. شفرات وخدمات مينغ باي للتكنولوجيا التقنية

لا تقتصر شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة على توفير الشفرات الدائرية عالية الدقة وشفرات القطع فحسب، بل شفرات مصنعة باستخدام تقنية CNCكما يقدم أيضاً دعماً شاملاً في التركيب والتشغيل:

· تأتي كل شفرة يتم شحنها مع تقرير فحص الانحراف، مما يضمن أن الدقة الهندسية تلبي التطبيقات الحساسة للتوتر.

تتوفر حلول كاملة مخصصة "شفرة + فاصل" لتقليل أخطاء التجميع في الموقع.

يمكن للمهندسين الفنيين زيارة الموقع للمساعدة في تشخيص مشاكل وضع الشفرات وتقديم توصيات لتحسين الشد.

5. دراسة حالة

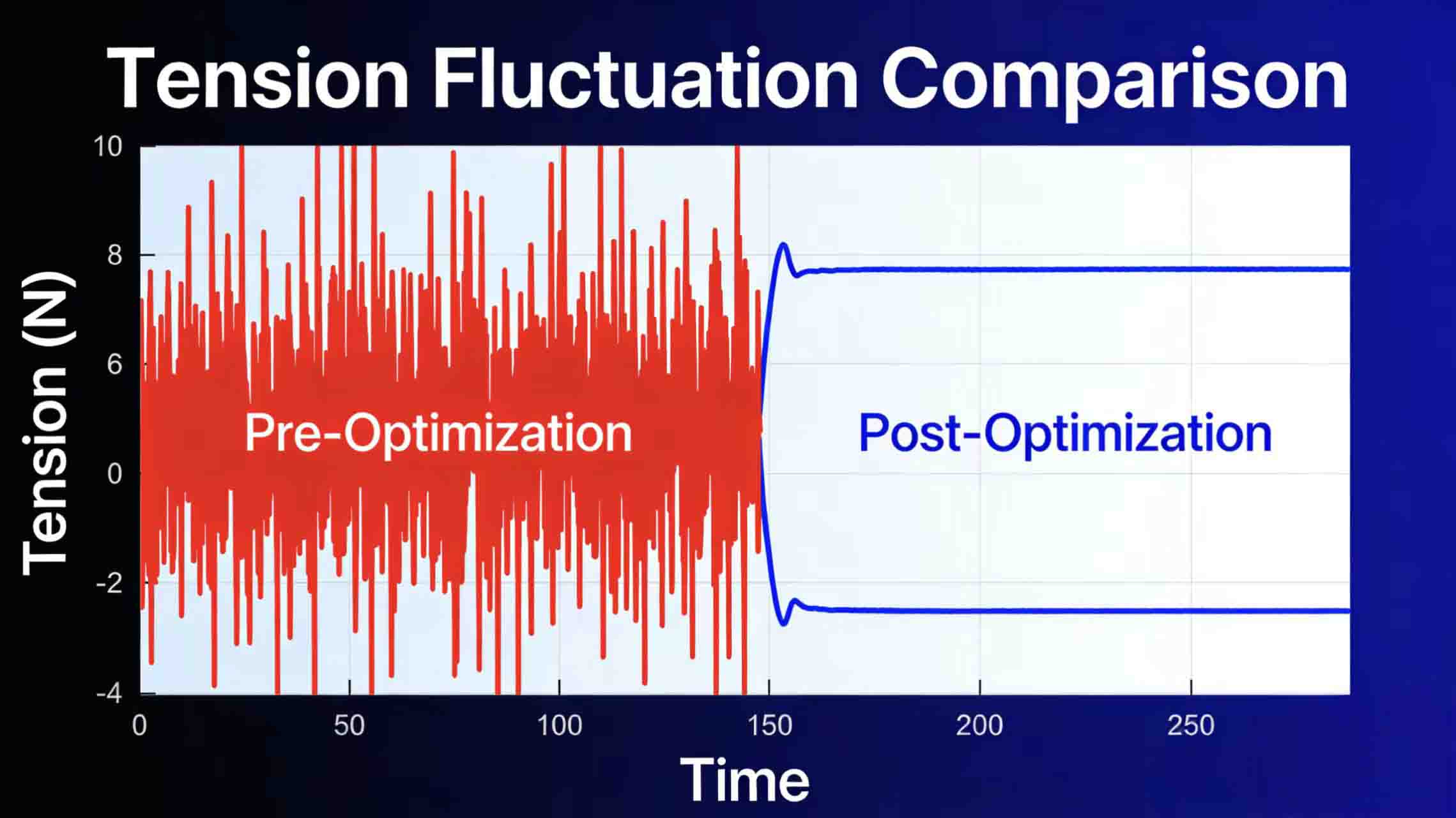

لطالما عانت إحدى شركات طلاء الملصقات ذاتية اللصق من مشكلة "الزهرة المركزية" والنتوءات على الحواف بعد عملية التقطيع. وقد كشف فحص ميداني أجراه فريق مينغ باي أن عدم المحاذاة المحورية للشفرات الدائرية العلوية والسفلية بلغ 0.15 مم، وأن توازي محور الشفرة تجاوز 0.08 مم/م. بعد إعادة ضبط الموضع، انخفضت سعة تذبذب الشد بنسبة 60%، وانخفض معدل الرفض من 5.2% إلى 1.1%، وزاد عمر الشفرة بنسبة 30%.

خاتمة

لا تعود مشاكل الشد في عمليات التقطيع أحيانًا إلى جهاز التحكم بالشد نفسه، بل إلى "الأصل الميكانيكي" لوضعية الشفرة. فكل تفصيل، بدءًا من تركيب الشفرة بدقة، وضبط الفجوة، وصولًا إلى تعديل التوازي، يؤثر على حالة إجهاد المادة في منطقة القطع. وبفضل خبرتها الواسعة في الشفرات الدائرية، وشفرات آلات التقطيع، والشفرات المصممة حسب الطلب، تساعدك شركة مينغ باي للتكنولوجيا على التخلص من مخاطر الشد الخفية من جذورها، وتحقيق إنتاج تقطيع سلس وفعال.
