مشكلة التصاق الشفرة بشدة عند تقطيع المواد اللينة مثل النحاس والألومنيوم - ما هي درجة سبيكة الشفرة الأنسب؟

في عملية تقطيع المواد اللينة كشرائح النحاس والألومنيوم ورقائق النحاس والألومنيوم، يُعدّ "التصاق الشفرة" من أكثر المشاكل إزعاجًا للمشغلين. إذ تُشكّل المادة الملتصقة بحافة القطع طبقةً متراكمة، تُسبّب في أحسن الأحوال نتوءات وخدوشًا سطحية، وفي أسوأ الأحوال تؤدي إلى تكسّر الشفرة وانقطاعها، فضلًا عن توقفات متكررة للتنظيف. يحاول العديد من المشغلين تعديل السرعة أو زيادة التبريد، ولكن دون جدوى تُذكر، إذ غالبًا ما يكمن السبب الرئيسي في عدم توافق نوع مادة الشفرة مع خصائص المادة اللينة. تُقدّم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية، التي تجمع بين علم المواد وخبرة التقطيع، شرحًا لآلية الالتصاق في تقطيع النحاس والألومنيوم، وتُوصي بأفضل أنواع شفرات الكربيد المناسبة.

1. لماذا تلتصق المواد اللينة مثل النحاس والألومنيوم بالشفرات؟

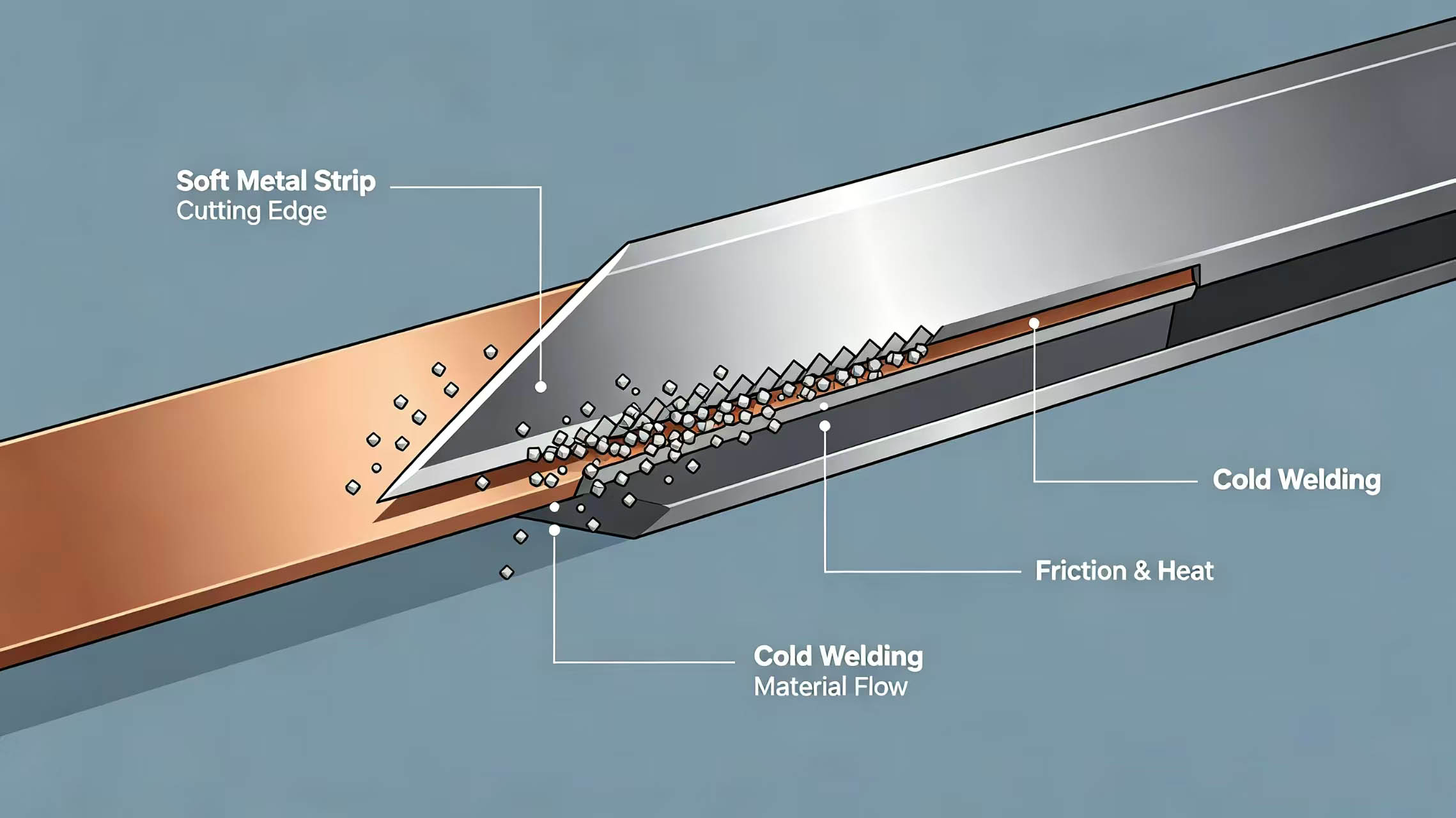

يتميز النحاس والألومنيوم وسبائكهما بانخفاض صلابتهما، وارتفاع ليونتهما، وقوة التصاقهما. أثناء عملية القطع، يحدث ضغط واحتكاك شديدان بين حافة القطع والمادة، مما يؤدي إلى ارتفاع موضعي في درجة الحرارة. تحت تأثير درجات الحرارة والضغط العاليين، تخضع جزيئات المعدن من المادة اللينة لتأثير "اللحام البارد" مع سطح الشفرة، فتلتصق تدريجيًا وتتراكم لتشكل حافة متراكمة. بمجرد تشكلها، تُغير الحافة المتراكمة شكل الحافة، مما يزيد من مقاومة القطع ويرفع درجة الحرارة أكثر، مُحدثةً حلقة مفرغة.

علاوة على ذلك، يتمتع النحاس والألومنيوم بموصلية حرارية جيدة، مما يؤدي إلى انتقال الحرارة بسرعة من منطقة القطع إلى كامل الشفرة، وبالتالي تسريع تليين الحافة وتقليل قدرتها على مقاومة الالتصاق. لذا، لحل مشكلة الالتصاق، لا غنى عن اختيار مادة الشفرة، وحجم حبيباتها، وصلابتها، وحالة سطحها.

2. المنطق الأساسي للاختيار درجات سبائك الشفرات

تُصنّف شفرات الكربيد إلى YG (التنغستن-الكوبالت)، وYT (التنغستن-التيتانيوم)، وYW (العالمية)، وغيرها من الدرجات. تُعدّ درجات YG الخيار الأمثل للمعادن غير الحديدية كالنحاس والألومنيوم. تستخدم سبائك YG كربيد التنغستن (WC) كمرحلة صلبة والكوبالت (Co) كمادة رابطة، مما يمنحها مقاومة ممتازة للصدمات ومتانة عالية، ويجعلها مناسبة لتشغيل المعادن غير الحديدية التي تُنتج رقائق قصيرة.

تشير الأرقام في تصنيف الدرجة (مثل YG6X، YG8، YG15) إلى النسبة التقريبية لمحتوى الكوبالت؛ فكلما زاد محتوى الكوبالت، زادت المتانة ومقاومة الصدمات، ولكن انخفضت الصلابة ومقاومة التآكل قليلاً. لذا، يتطلب اختيار الدرجة المناسبة تحقيق توازن بين مقاومة الالتصاق (صلابة عالية) ومقاومة التكسر (متانة عالية).

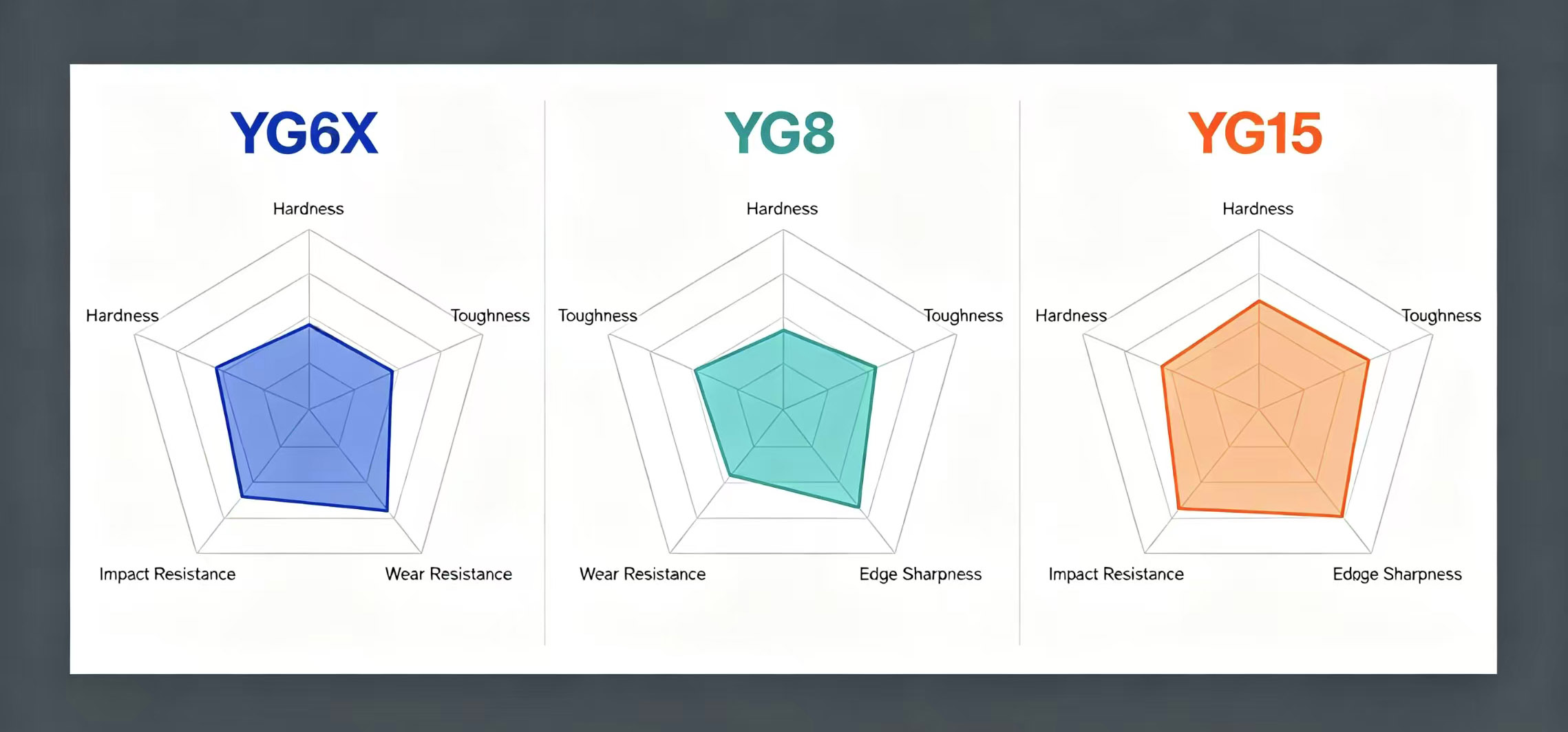

3. الدرجات الموصى بها والسيناريوهات القابلة للتطبيق

3.1 YG6X — الخيار الأول للتقطيع الدقيق للمواد الرقيقة

يُعدّ YG6X كربيدًا دقيق الحبيبات يتميز بصلابة عالية (91-91.5 HRA) ومقاومة جيدة للتآكل، ويحتوي على نسبة كوبالت تبلغ حوالي 6%. تضمن بنية الحبيبات الدقيقة توزيعًا أكثر تجانسًا للكربيد، مما يسمح بشحذ الحافة بشكل أكثر حدة لتقليل مقاومة القطع، مما يجعله مثاليًا لشرائح النحاس الرقيقة، وشرائح الألومنيوم الرقيقة، ورقائق النحاس، ورقائق الألومنيوم في عمليات التقطيع عالية الدقة. بالنسبة للمواد اللينة التي يقل سمكها عن 0.5 مم، يقلل YG6X بشكل فعال من تشوه البثق والالتصاق. شفرات تقطيع دقيقة للمواد الرقيقة تُعدّ هذه المواد الخيار الأمثل لمثل هذه الظروف. مع ذلك، ونظرًا لمتانتها المتوسطة نسبيًا، فإنّ YG6X غير مناسبة للقطع الخشن الشديد مع أحمال الصدمات.

3.2 YG8 — "الخيار متعدد الاستخدامات" الذي يوازن بين مقاومة التآكل والمتانة

يحتوي YG8 على نسبة كوبالت تبلغ حوالي 8%، وصلابة تتراوح بين 89 و89.5 على مقياس HRA، وقوة تمزق عرضي أعلى من YG6X. وهو من أكثر الأنواع استخدامًا في تقطيع النحاس والألومنيوم، ومناسب لشرائح النحاس والألومنيوم ذات السماكة التقليدية (0.5-3 مم)، بالإضافة إلى رقائق الألومنيوم والنحاس. يحقق YG8 توازنًا جيدًا بين مقاومة التآكل ومقاومة الصدمات، إذ يحافظ على حدة الحواف مع تحمل أحمال الصدمات المتوسطة، مما يجعله خيارًا آمنًا لمعظم تطبيقات تقطيع النحاس والألومنيوم.

3.3 YG15 — الخيار الأول للمواد السميكة والقطع الخشن وظروف الصدمات العالية

يحتوي فولاذ YG15 على نسبة كوبالت تبلغ حوالي 15%، وصلابة تتراوح بين 87 و89 على مقياس HRA، مع مقاومة عالية للكسر العرضي ومتانة ممتازة. وهو مناسب لألواح النحاس السميكة، وألواح الألومنيوم السميكة (أكثر من 3 مم)، ولعمليات القطع الخشنة التي تتضمن وصلات أو تفاوتات كبيرة في السماكة. كما أن ارتفاع نسبة الكوبالت يجعل الشفرة أقل عرضة للتشقق عند الصدمات، مما يجعلها مناسبة للقطع الخشن حيث لا تُعدّ جودة السطح عاملاً حاسماً. شفرات قطع خشنة مصنوعة من صفائح نحاسية سميكة يؤدي أداءً ممتازًا في مثل هذه الظروف. ومع ذلك، فإن مقاومته للتآكل أقل قليلاً من YG6X و YG8، لذا فهو غير مناسب للتقطيع الدقيق فائق الرقة.

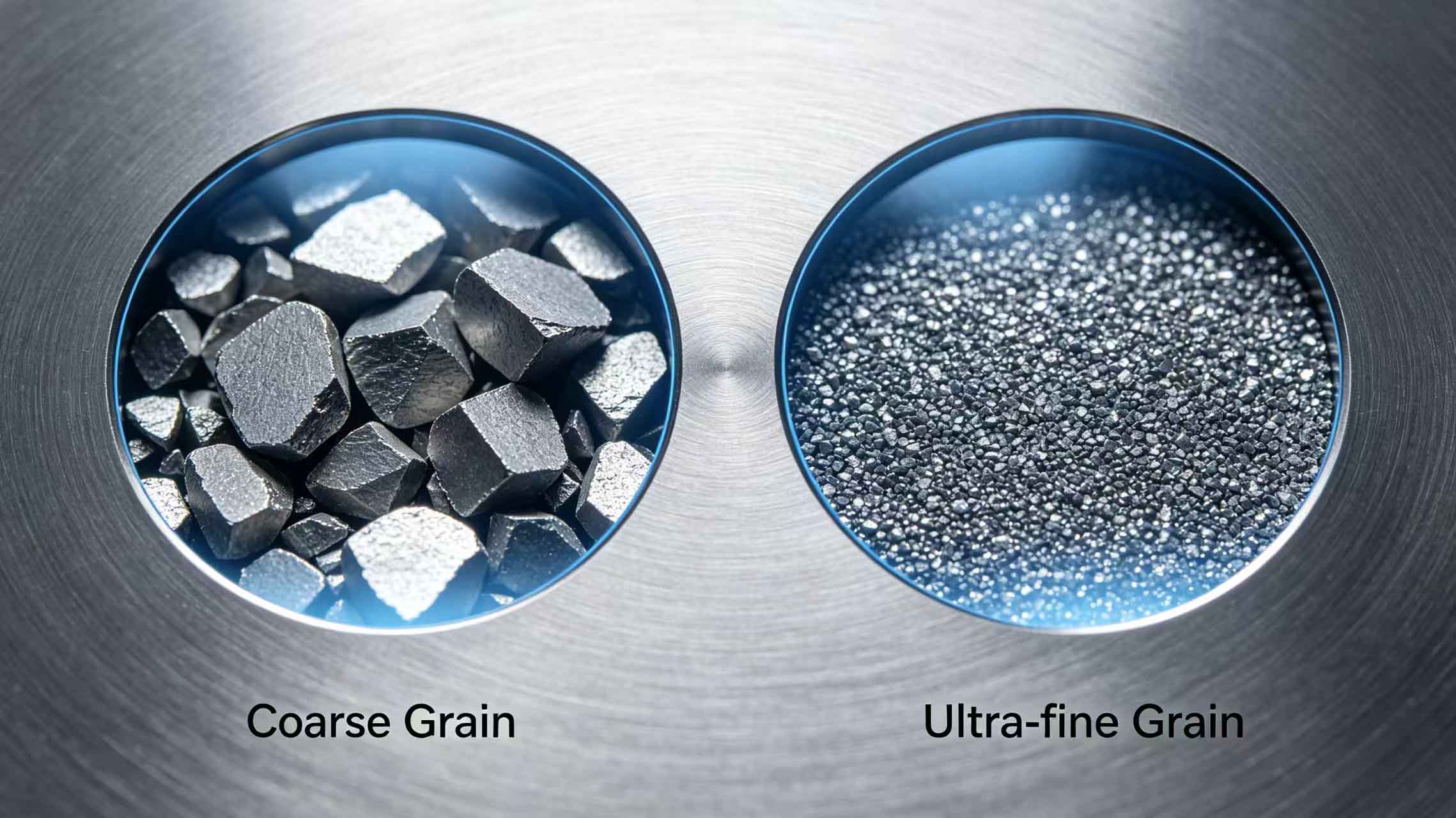

3.4 كربيد ذو حبيبات فائقة النعومة - خيار ترقية لعمليات القطع الدقيقة عالية الجودة

لتقطيع رقائق النحاس الرقيقة للغاية ورقائق الألومنيوم بدقة عالية (<في حالة استخدام أقطاب بطاريات الليثيوم (بسماكة 0.1 مم)، قد لا تكون درجات YG التقليدية مثالية. يتميز كربيد الحبيبات فائقة النعومة (بحجم حبيبات ≤ 0.5 ميكرومتر) بصلابة تتراوح بين 90 و93 HRA، وقوة تمزق عرضي تزيد عن 4000 نيوتن/مم²، مع عمر افتراضي يتراوح بين 5 و10 أضعاف عمر الكربيد التقليدي. تحافظ هذه المادة على صلابة عالية للغاية مع تحسين متانة الحواف، مما يجعلها مناسبة بشكل خاص لعمليات التقطيع الدقيقة والخالية من النتوءات للمواد اللينة فائقة الرقة.

4. التحسين التآزري لمعلمات الحواف والطلاءات

إن اختيار الدرجة المناسبة ليس سوى الخطوة الأولى؛ فمعايير الحواف واختيار الطلاء لا يقلان أهمية.

· زاوية الحافةبالنسبة للمواد اللينة كالنحاس والألومنيوم، يُنصح باستخدام زاوية حافة أصغر (20-25 درجة) لتقليل مقاومة القطع وتشوه البثق. أما الحافة غير الحادة فتزيد من الاحتكاك والالتصاق.

· تشطيب سطح الحافةكلما كان سطح الحافة أكثر نعومة، كلما صعب التصاق المادة به. يُنصح بالتلميع حتى يصل خشونة السطح (Ra) إلى 0.1 ميكرومتر أو أقل، مع تصميم بزاوية ميل حادة.

· اختيار الطلاءفي معظم الحالات، يمكن استخدام كربيد غير مطلي أو طلاءات خاصة مضادة للالتصاق للنحاس والألومنيوم. توفر طلاءات TiAlN (الأرجوانية السوداء) أداءً ممتازًا في منع الالتصاق، مما يجعلها مناسبة للتقطيع عالي السرعة؛ أما طلاءات DLC (الكربون الشبيه بالماس) فتتميز بمعامل احتكاك منخفض للغاية (يصل إلى 0.1)، مما يمنع بشكل فعال تكوّن حواف الاحتكاك غير المرغوب فيها. بالنسبة لرقائق الألومنيوم فائقة الرقة، توصي بعض التطبيقات بعدم استخدام أي طلاء لتجنب التأثير على حدة الحواف بسبب سمك الطلاء. شفرات مطلية بمادة مضادة للالتصاق فعالة للغاية في تقطيع المواد اللينة.

5. توصيات دعم العملية

· التبريد والتشحيم: بالنسبة لتقطيع النحاس والألومنيوم، يوصى باستخدام التشحيم برذاذ الزيت أو التشحيم بكمية قليلة (MQL)، بمعدل تدفق 10-20 مل/ساعة لتقليل درجة حرارة الاحتكاك وخطر الالتصاق بشكل فعال.

· فحص دوري: افحص الحافة في كل وردية عمل؛ إذا تم العثور على علامات مبكرة لتآكل الحافة، فقم بتنظيفها على الفور.

· التحكم في السرعةسرعة القطع الموصى بها للنحاس والألومنيوم: 80-150 متر/دقيقة. السرعة العالية جدًا تزيد من حرارة الاحتكاك؛ والسرعة المنخفضة جدًا تزيد من مدة بقاء المادة على الحافة.

6. حلول شفرات القطع النحاسية والألومنيوم من شركة مينغ باي للتكنولوجيا

تقدم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة سلسلة شفرات مخصصة لقطع المواد اللينة مثل النحاس والألومنيوم:

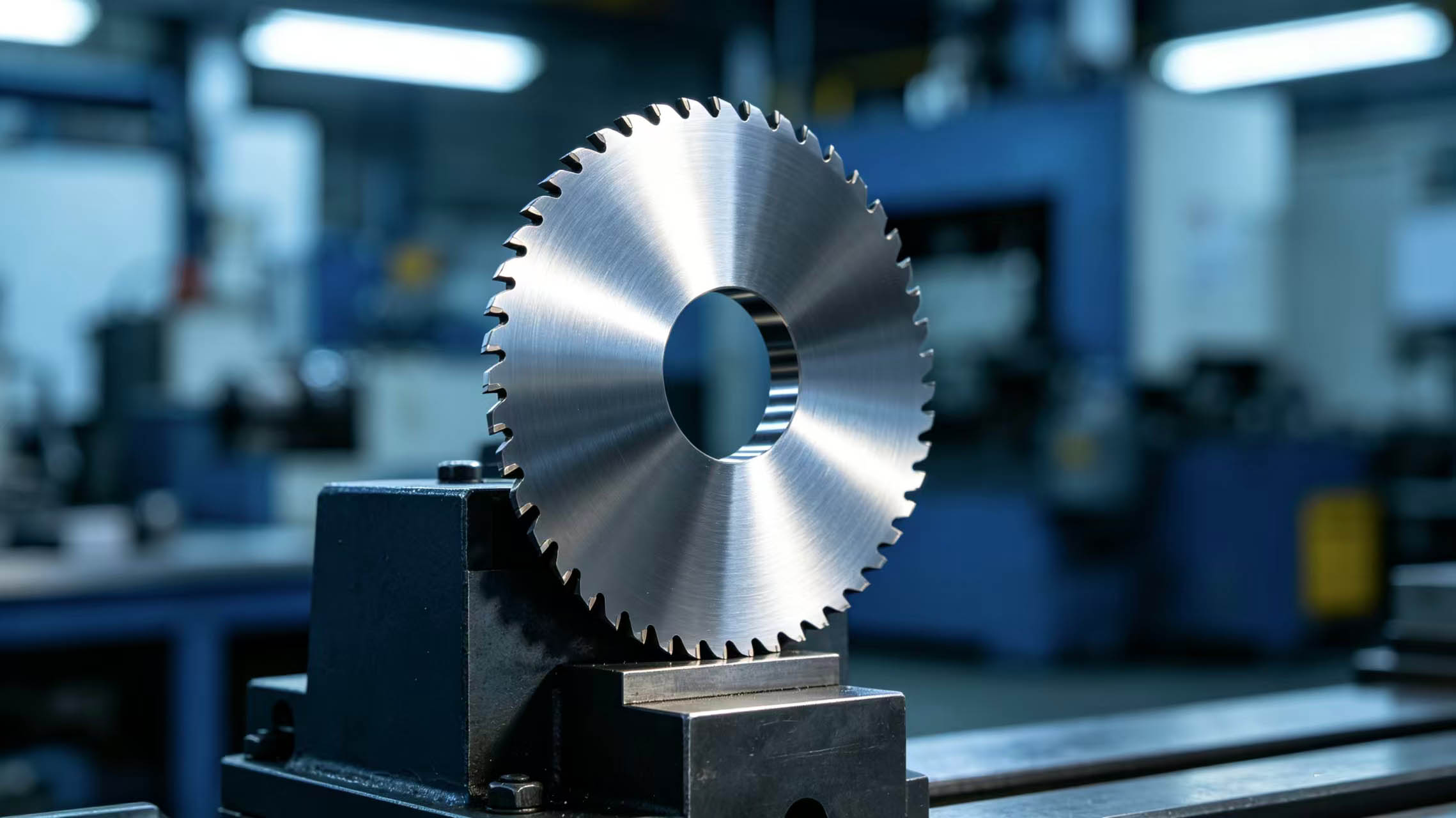

· شفرات دائرية للقطع مصنوعة من النحاس والألومنيوممتوفر بدرجات YG6X و YG8 و YG15 ودرجات الحبيبات فائقة النعومة، والتي تتناسب بدقة مع ظروف العمل.

· شفرات من النحاس والألومنيوم المصقولة كالمرآة: Edge Ra ≤ 0.05μm، مما يقلل الالتصاق بشكل فعال.

· طبقات اختيارية مضادة للالتصاق من نوع TiAlN/DLC.

• توصيات بشأن اختيار المواد وخدمات تشخيص ظروف العمل في الموقع.

7. دراسة حالة

كان مصنع لتقطيع شرائح النحاس يستخدم شفرات كربيد تقليدية لرقائق النحاس بسمك 0.2 مم. وكان يحدث التصاق شديد كل ساعتين، مما يتطلب تنظيفًا متكررًا. بعد التحول إلى تقنية مينغ باي شفرات تقطيع رقائق النحاس فائقة الرقة (حبيبات YG6X فائقة النعومة + تلميع المرآة)، تم تمديد فترة الالتصاق إلى 8 ساعات، وزاد عمر الشفرة بمقدار 3 مرات.

خاتمة

ينشأ التصاق الشفرة الشديد عند تقطيع المواد اللينة كالنحاس والألومنيوم من عدم توافق مادة الشفرة مع خصائص المادة. للتقطيع الدقيق الرقيق، اختر YG6X أو سبيكة ذات حبيبات فائقة النعومة؛ وللقطع التقليدي، اختر YG8؛ وللقطع الخشن السميك، اختر YG15. وباستخدام زوايا حواف مناسبة، وتشطيب سطح عالي الجودة، وطلاءات مانعة للالتصاق، يمكن التحكم بفعالية في مشكلة الالتصاق. شركة مينغ باي للتكنولوجيا على أتم الاستعداد لمساعدتك في التخلص من مشاكل الالتصاق من خلال حلول مواد احترافية.

وحدة الأسئلة الشائعة:

س1: لماذا لا يمكن استخدام شفرات الفولاذ عالية السرعة العادية لتقطيع النحاس والألومنيوم؟

ج: صلابة الفولاذ عالي السرعة (HRC58-62) أقل بكثير من صلابة الكربيد (HRA89-93). في عملية تقطيع النحاس والألومنيوم، تتآكل الحافة بسرعة وتصبح باهتة، ويزيد الاحتكاك من مشكلة الالتصاق. أما الكربيد، فصلابته ومقاومته للالتصاق أفضل بكثير، مما يجعله المادة المفضلة لتقطيع النحاس والألومنيوم.

س2: أيهما أفضل لقطع شريط نحاسي بسمك 0.3 مم، YG6X أم YG8؟

ج: يُنصح باستخدام YG6X. يُعدّ سماكة 0.3 مم مناسبةً للتقطيع الدقيق للمواد الرقيقة. يتميز YG6X بصلابة أعلى وحبيبات أدق، مما يسمح بحافة أكثر حدة مع مقاومة قطع أقل، ويقلل من تشوه البثق وخطر الالتصاق. أما YG8 فيتميز بمتانة أفضل ولكن بصلابة أقل، مما يجعله أكثر ملاءمةً للسماكات المتوسطة أو التطبيقات التي تتعرض لبعض الصدمات.

س3: هل الشفرات المطلية فعالة حقًا في تقطيع النحاس والألومنيوم؟

ج: نعم. تعمل طبقات TiAlN أو DLC على تقليل معامل الاحتكاك والتصاق المواد بشكل ملحوظ. يمكن أن تصل طبقات DLC إلى معامل احتكاك منخفض يصل إلى 0.1، مما يمنع بشكل فعال تكوّن حواف الاحتكاك غير المرغوب فيها. مع ذلك، في بعض الأحيان، لا يُنصح باستخدام هذه الطبقات عند تقطيع رقائق الألومنيوم الرقيقة جدًا، لأن سمك الطبقة قد يؤثر على حدة الحافة؛ ويجب تقييم ذلك بناءً على ظروف العمل المحددة.

س4: ما هي المسافة المناسبة بين الشفرة لقطع النحاس والألومنيوم؟

ج: بالنسبة للنحاس والألومنيوم اللين، يُنصح بأن تكون الفجوة بين 4% و6% من سُمك المادة. الفجوة الصغيرة جدًا تُفاقم مشكلة البثق والالتصاق، بينما الفجوة الكبيرة جدًا تُسبب نتوءات تُؤدي إلى التمزق. استخدم الحد الأدنى (4%) للمواد الرقيقة والحد الأقصى (6%) للمواد السميكة، مع إمكانية الضبط الدقيق من خلال تجارب القطع.

س5: ما هو الفرق في السعر بين شفرات الكربيد ذات الحبيبات فائقة النعومة وشفرات YG التقليدية؟ وهل يستحق ذلك؟

ج: عادةً ما يكون سعر كربيد الحبيبات فائقة النعومة أعلى بمرتين إلى ثلاث مرات من سعر أنواع YG التقليدية، لكن عمره الافتراضي قد يكون أطول بخمس إلى عشر مرات. في عمليات التقطيع عالية الدقة لرقائق النحاس الرقيقة جدًا، أو رقائق الألومنيوم، أو أقطاب بطاريات الليثيوم، تكون التكلفة الإجمالية للاستخدام أقل، مما يجعله خيارًا مجديًا للغاية.
