تأثير مركزية الشفرة وجودة السطح على جودة القطع

في مجال القطع الدقيق ومعالجة المعادن، غالبًا ما ينعكس أداء الشفرة في مؤشرات فنية تبدو بسيطة ولكنها بالغة الأهمية. ومن بين هذه المؤشرات، يعتبر كل من التمركز وتشطيب السطح من المعايير الأساسية التي تقيس جودة شفرات دائرية, شفرات القطعوأنواع مختلفة من شفرات آلة دقيقةيُحدد هذان المؤشران بشكل مباشر استقرار عملية القطع، وجودة حافة القطع، وعمر الشفرة. وستقدم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية اليوم تحليلاً فنياً معمقاً للتأثيرات المحددة للتمركز وتشطيب السطح على جودة القطع.

1. ما المقصود بمركزية الشفرة؟

يشير مصطلح "مركزية الشفرة" إلى خطأ المحورية بين القطر الخارجي للشفرة وفتحة مركزها. ببساطة، يصف هذا المصطلح ما إذا كانت الحافة الخارجية للشفرة تدور حول مركزها الحقيقي أثناء دورانها. شفرات دائرية عالية الدقة، يعتبر التمركز أساسًا لضمان دقة القطع.

عند تركيب شفرة على عمود دوار، إذا كان هناك انحراف بين القطر الخارجي والفتحة المركزية، فإن الشفرة ستتعرض لانحراف شعاعي أثناء الدوران بسرعة عالية. يتسبب هذا الانحراف في تغيير موضع حافة الشفرة باستمرار أثناء القطع، مما يؤثر على جودة القطع.

2. تأثير التمركز على جودة القطع

1. عرض قطع غير متناسق

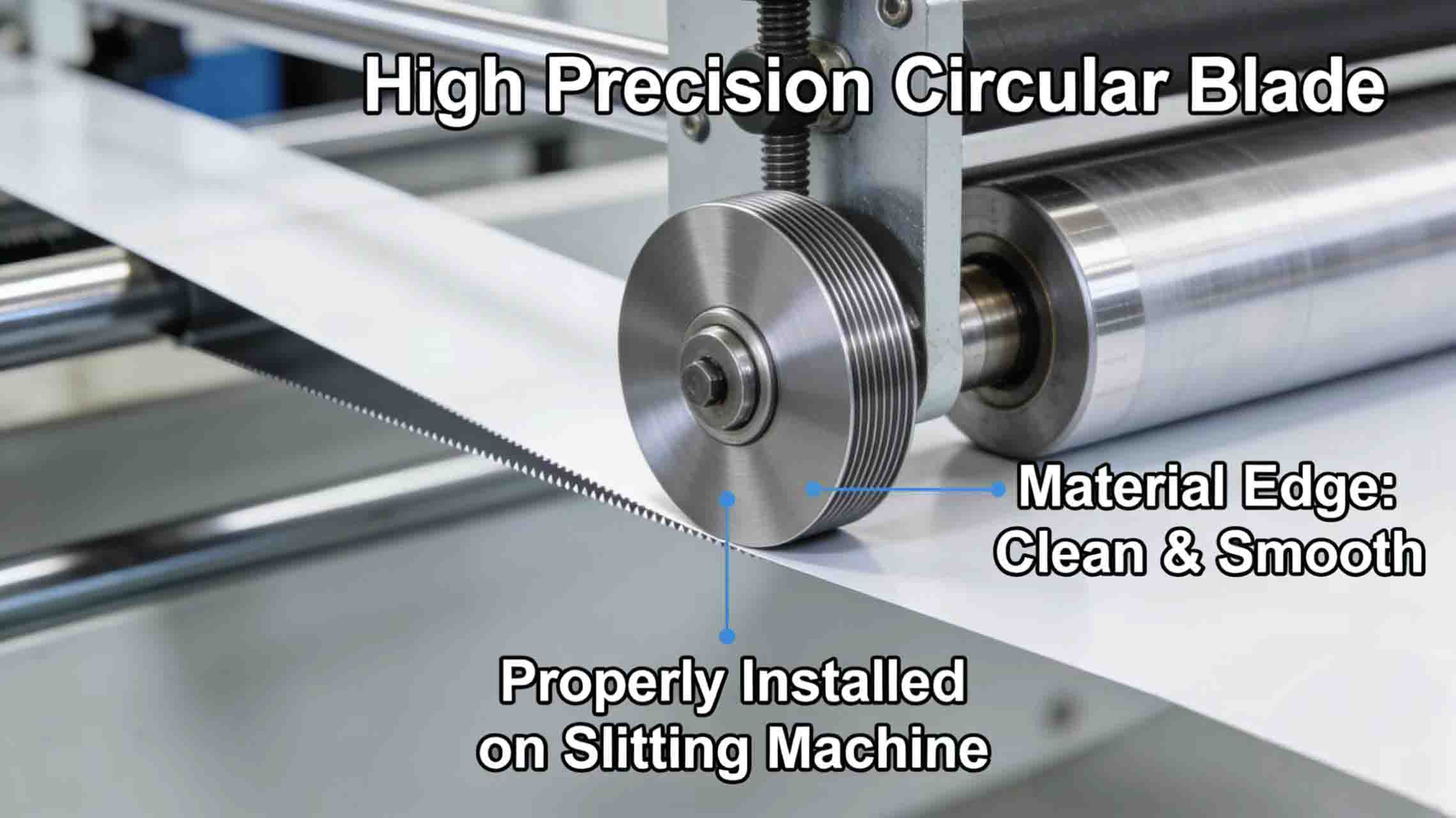

أثناء عملية التقطيع، تُضبط الفجوة بين الشفرتين العلوية والسفلية بدقة. إذا كانت مركزية الشفرات غير دقيقة، يتغير موضع الحافة دوريًا أثناء الدوران، مما يؤدي إلى تذبذب الفجوة بين الشفرات. والنتيجة هي تفاوت في عرض الشرائح لا يفي بمتطلبات الدقة في العمليات اللاحقة. بالنسبة لشفرات التقطيع المصممة حسب الطلب، تُعد هذه المشكلة بالغة الأهمية، لأن التصميم حسب الطلب غالبًا ما يستلزم متطلبات دقة أبعاد عالية.

2. زيادة تكوين النتوءات

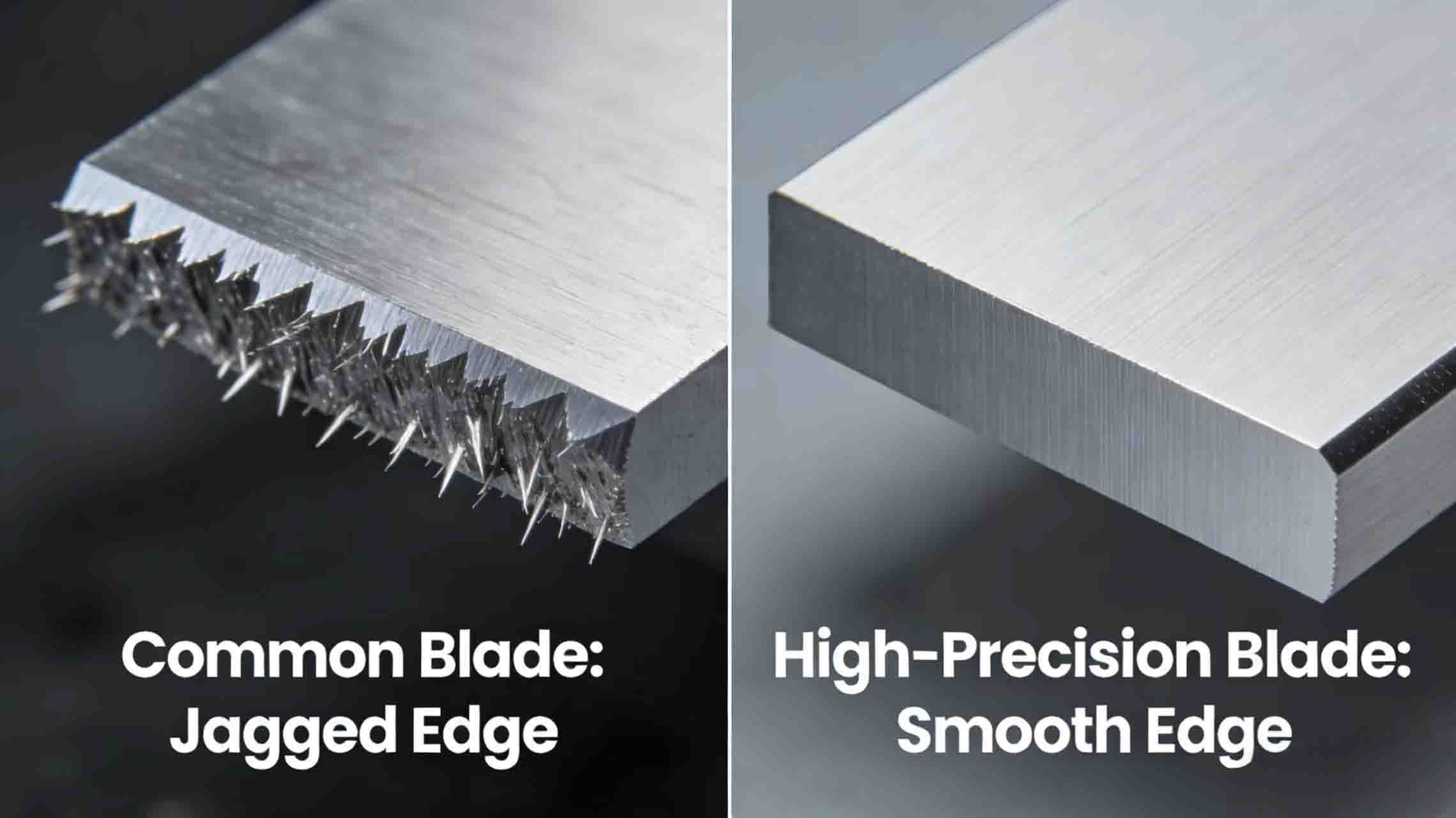

يؤدي الانحراف الشعاعي الناتج عن ضعف تمركز الشفرة إلى عدم استقرار عملية القص. فعندما تدور الشفرة إلى أقصى وضعية انحراف، تتغير قوة القص الفعلية، مما يؤدي إلى تمزق المادة جزئيًا بدلًا من قصها بشكل كامل. ويصاحب هذا التمزق حتمًا تكوّن نتوءات. بالنسبة لشفرات آلات القص المستخدمة لقص مواد مثل الفولاذ السيليكوني ورقائق النحاس ورقائق الألومنيوم، تؤثر مشاكل النتوءات بشكل مباشر على معدل إنتاجية المنتج.

3. انخفاض عمر الشفرة

يعني الانحراف الشعاعي أن الشفرة تتعرض لقوى غير متساوية أثناء القطع. ففي مرحلة معينة من كل دورة، تتحمل حافة الشفرة حملاً أكبر، بينما تكون المراحل الأخرى خالية نسبياً من الإجهاد. هذا التأثير الدوري يُسرّع التآكل الموضعي على الحافة، وقد يؤدي إلى تشققها. شفرات آلة دقيقة قد تفشل المنتجات التي يمكن أن تدوم عادةً لأشهر في غضون أسابيع بسبب مشاكل في التمركز.

4. زيادة اهتزاز المعدات

ينتقل انحراف الشفرة عبر نظام المعدات بأكمله، مما يُسبب اهتزازًا في المغزل والإطار. ولا يؤثر التشغيل في ظل هذه الظروف على المدى الطويل على جودة القطع فحسب، بل يُلحق الضرر أيضًا بمحامل المعدات، مما يُقصر من عمر الماكينة.

3. ما هو تشطيب سطح الشفرة؟

يشير تشطيب سطح الشفرة، المعروف أيضًا باسم خشونة السطح، إلى خصائص الهندسة المجهرية لسطح الشفرة، والتي يتم التعبير عنها عادةً بقيمة Ra (متوسط ​​الانحراف الحسابي للملف الشخصي). شفرات مصنعة باستخدام تقنية CNCإن تشطيب السطح لا يتعلق فقط بالجماليات؛ بل يرتبط بشكل مباشر بالاحتكاك وتوليد الحرارة وإزالة الرقائق أثناء عملية القطع.

4. تأثير تشطيب السطح على جودة القطع

1. معامل الاحتكاك وتوليد الحرارة

كلما زادت خشونة سطح الشفرة، زاد معامل الاحتكاك عند ملامستها للمادة المراد قطعها. أثناء القطع بسرعات عالية، يُولّد الاحتكاك حرارة كبيرة. قد يؤدي الارتفاع المفرط في درجة الحرارة إلى انخفاض صلابة الشفرة (خاصةً بالنسبة لمواد الفولاذ عالي السرعة)، مما يُسرّع من تآكلها. في الوقت نفسه، قد تتسبب الحرارة المنتقلة إلى حافة المادة في تشوه حراري أو احتراق. بالنسبة للشفرات الدائرية التي تقطع مواد حساسة للحرارة مثل أقطاب بطاريات الليثيوم، فإن أهمية تشطيب السطح واضحة تمامًا.

2. كفاءة إخلاء الرقائق

أثناء عملية التشغيل، يجب أن تتدفق الرايشات بسلاسة على طول سطح القطع للشفرة. إذا كان سطح الشفرة خشنًا، فإن الرايشات تواجه مقاومة أكبر أثناء خروجها، وتكون عرضة للانسداد في منطقة القطع، وقد تخدش السطح المشغول، بل وقد تؤدي إلى تكسر الأداة. يسمح سطح القطع ذو التشطيب الجيد للرايشات بالانزلاق بسلاسة على سطح الشفرة، مما يضمن عملية قطع مستقرة.

3. أداء مضاد للالتصاق

عند معالجة المواد ذات الميل العالي للالتصاق، مثل النحاس أو الألومنيوم أو الفولاذ المقاوم للصدأ، يُرجّح أن يكون سطح الشفرة الخشن نقطة انطلاق لالتصاق المادة. وبمجرد بدء الالتصاق، تتمدد المادة المتراكمة بسرعة، مُشكّلةً حافة متراكمة تُشوّه شكل الحافة تمامًا. شفرات مخصصة بفضل تشطيب السطح العالي، يتم منع التصاق المواد بشكل فعال، مما يحافظ على نظافة الحافة.

4. قوة الحافة المجهرية

يتكون عدم انتظام سطح الشفرة على المستوى المجهري من عدد لا يحصى من الحفر والنتوءات الصغيرة. يمكن أن تتحول هذه العيوب المجهرية إلى نقاط تركيز للإجهاد تحت تأثير الحمل، مما يؤدي إلى ظهور تشققات دقيقة. ومع استمرار القطع، قد يؤدي انتشار التشققات إلى تكسر الحافة. ​​لذلك، فإن جودة السطح العالية لا تعني فقط جودة سطح أفضل، بل تعني أيضًا قوة حافة أعلى.

5. ضمانات عملية شركة مينغ باي للتكنولوجيا

1. تقنية الطحن الدقيق

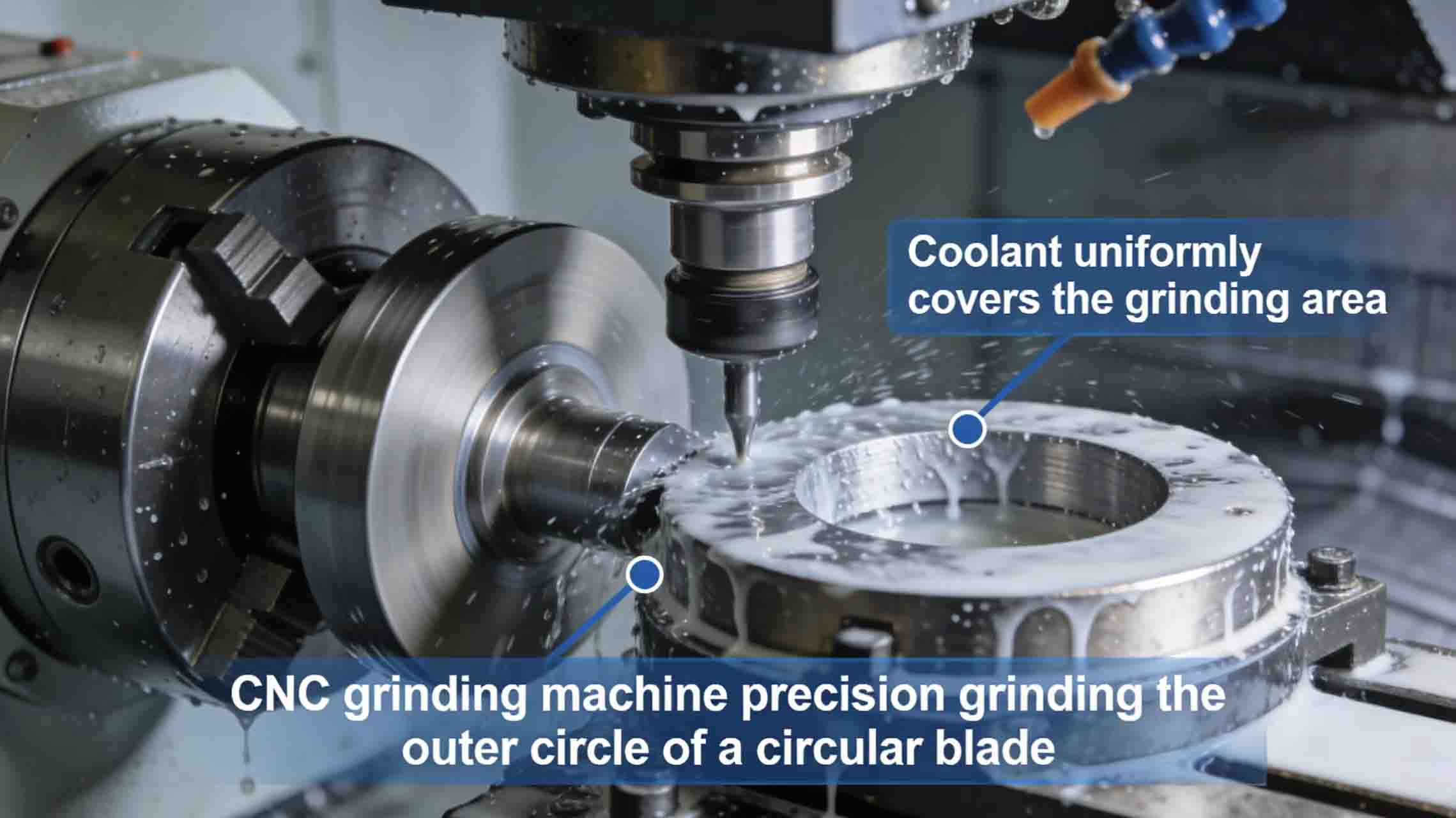

لضمان مركزية الشفرات الدائرية، تستخدم شركة مينغ باي للتكنولوجيا آلات طحن CNC عالية الدقة، حيث تُنجز عملية الطحن الدقيق لكل من التجويف الداخلي والقطر الخارجي في عملية واحدة. ومن خلال التخلص من أخطاء التثبيت، نستطيع التحكم في مركزية الشفرة ضمن نطاقات تفاوت ضيقة للغاية. وللشفرات عالية الأداء، نجري أيضًا اختبارات موازنة ديناميكية أثناء عملية التصنيع لضمان التخلص التام من أي اختلال متبقٍ.

2. عملية التشطيب متعددة المراحل

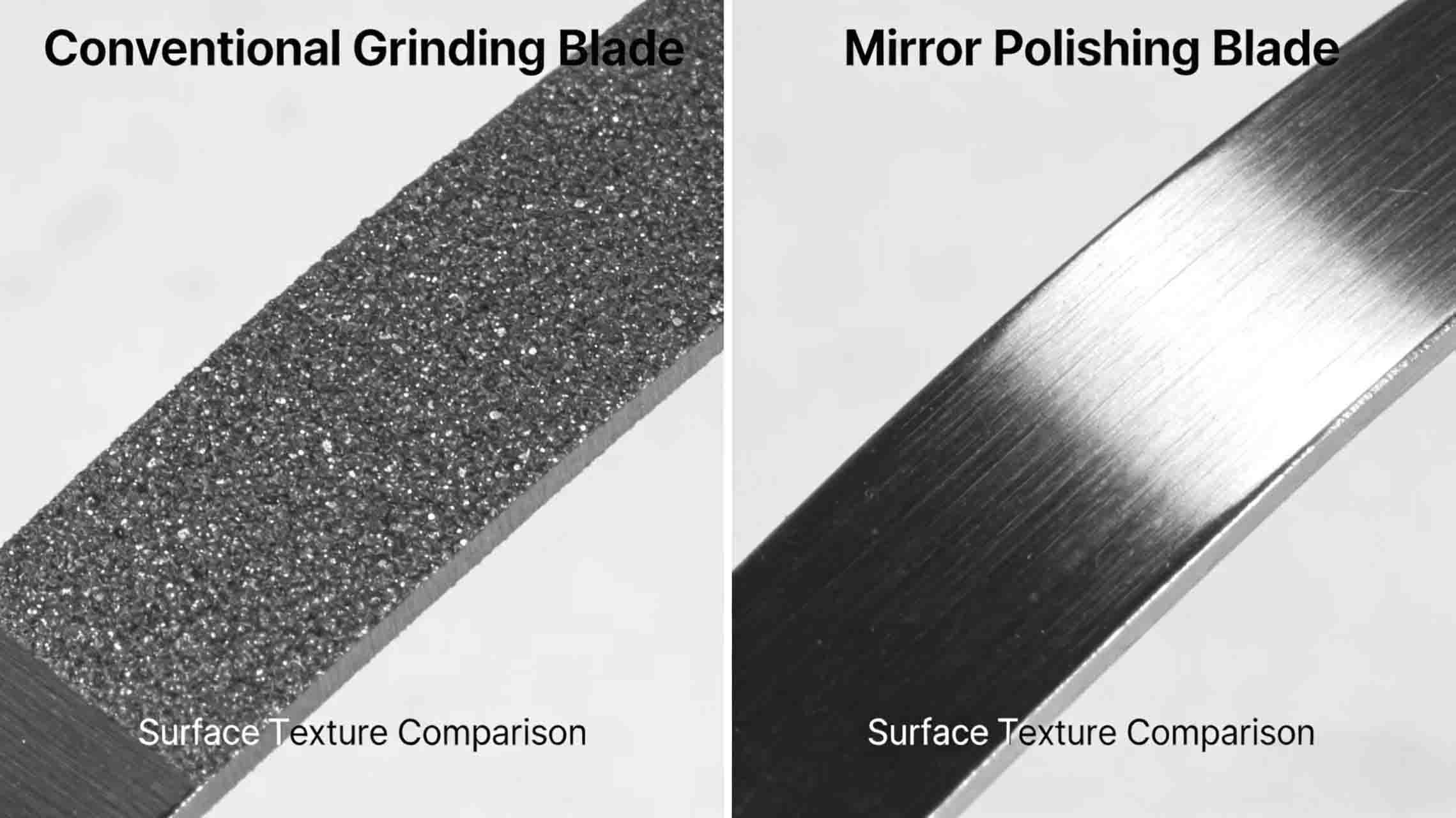

لضمان التحكم الأمثل في جودة الأسطح، طورت شركة مينغ باي للتكنولوجيا نظامًا متعدد المراحل لعملية التشطيب، بدءًا من الطحن الخشن، مرورًا بالطحن الدقيق، وصولًا إلى التشطيب الفائق. وبناءً على خصائص المواد المختلفة وظروف التشغيل، نختار أحجام حبيبات عجلة الطحن المناسبة ومعاييرها لضمان حصول حواف وأسطح شفرات الآلات الدقيقة على تشطيب يشبه المرآة. شفرات تقطيع مخصصة مع المتطلبات الخاصة، نقوم أيضًا بإجراء عمليات الصقل والتلميع، ونحقق قيم Ra أقل من 0.2 ميكرومتر.

3. فحص العملية الكاملة

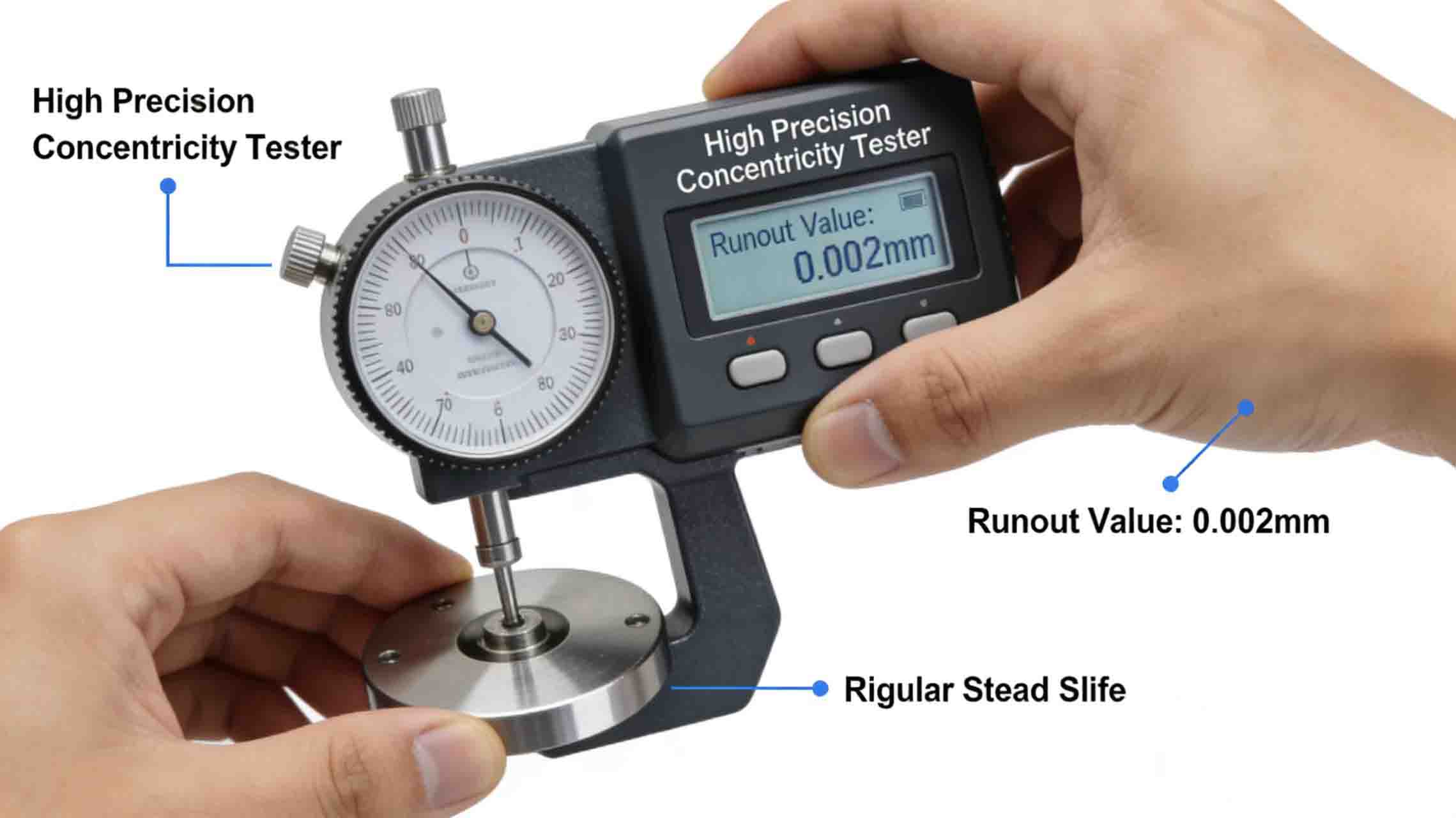

الجودة تنبع من التحكم في العمليات. وقد أنشأت شركة مينغ باي للتكنولوجيا نظامًا شاملاً لفحص الجودة. تخضع كل شفرة مصنعة باستخدام آلات CNC لفحص دقيق باستخدام أجهزة اختبار التمركز وأجهزة اختبار الخشونة قبل الشحن، مما يضمن توافق كلا المعيارين الأساسيين تمامًا مع متطلبات التصميم.

6. تحليل الحالة العملية

لنفترض وجود شفرة دائرية تستخدمها شركة طاقة جديدة لقطع أقطاب بطاريات الليثيوم. كانت الشفرات المستخدمة سابقًا تعاني من ضعف التمركز، مما أدى إلى ظهور نتوءات زائدة بشكل متكرر، وفترة استبدال لا تتجاوز 4 ساعات. بعد اعتماد شفرات مينغ باي تكنولوجي الدائرية عالية التمركز والتشطيب، تم حل مشكلة النتوءات تمامًا، وامتدت فترة استبدال الشفرات إلى 12 ساعة، وانخفضت تكاليف التشغيل الإجمالية بأكثر من 50%.

مثال آخر يتعلق بشركة معالجة الفولاذ السيليكوني التي كانت شفرات القطع لديها تعاني بشكل متكرر من التصاق المواد بسبب عدم كفاية تشطيب السطح، مما يتطلب توقف الماكينة للتنظيف. بعد التحول إلى تشطيب المرآة من شركة مينغ باي للتكنولوجيا شفرات تقطيع مخصصةاختفت مشكلة الالتصاق تمامًا، وزادت كفاءة الإنتاج بنسبة 30%.

خاتمة

يُعدّ كلٌّ من التمركز والتشطيب السطحي، وهما مؤشران تقنيان يبدوان ثانويين، عاملين حاسمين في جودة القطع. وبصفتنا شركةً متخصصةً في تصنيع الأدوات، تُولي شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة هذين المؤشرين أهميةً قصوى باعتبارهما حجر الزاوية في مراقبة الجودة. ومن خلال معدات المعالجة المتطورة، وأنظمة العمليات العلمية، ومعايير الفحص الصارمة، نضمن أن كل شفرة آلة دقيقة يتم شحنها تُقدّم أقصى قيمة للعملاء من خلال أدائها الدوراني الأمثل وسطحها الأكثر نعومة.

اختر مينغ باي، اختر الدقة والموثوقية.
