عندما تُصدر شفرات آلة القطع ضوضاء حادة أثناء القطع، فهل المشكلة في الشفرة أم في الجهاز؟

في عمليات تقطيع المعادن، يُعدّ الصوت الحادّ المفاجئ الصادر من شفرات آلة التقطيع أثناء القطع إشارةً تحذيرية. لا يؤثر هذا الصوت على بيئة العمل فحسب، بل يشير غالبًا إلى وجود مشاكل محتملة في الشفرة أو المعدات. يواجه العديد من المشغلين صعوبةً في تحديد مصدر الصوت، فيقومون باستبدال الشفرات عشوائيًا أو إيقاف الإنتاج للفحص، مما يُهدر الوقت ويزيد التكاليف. شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة، استنادًا إلى حالات تشخيص ميدانية واسعة النطاق، تُساعدك على تحديد ما إذا كان الصوت الحادّ صادرًا من الشفرة أم من المعدات بسرعة.

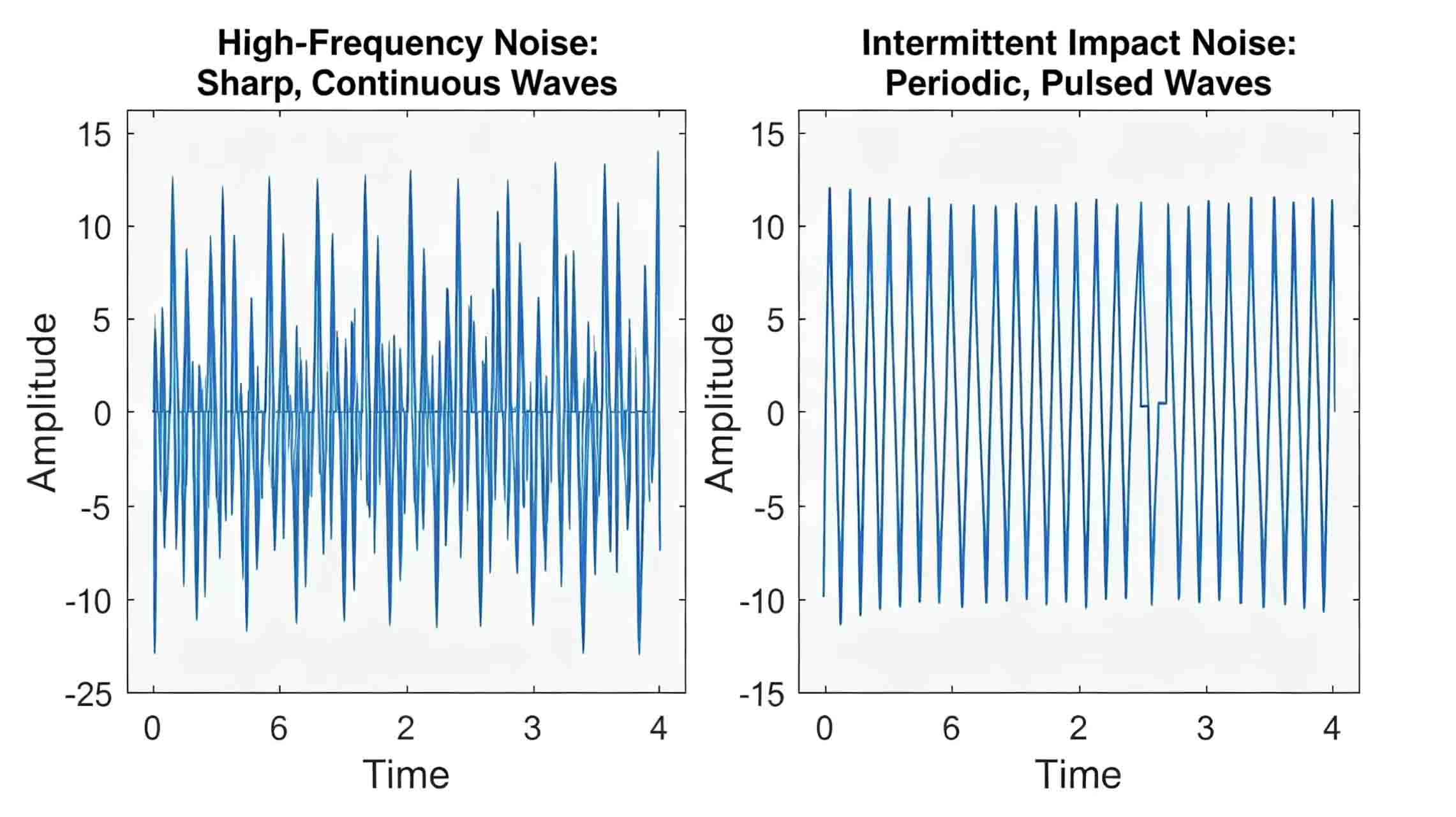

1. مصدران نموذجيان للضوضاء الحادة

1. صوت صرير مستمر عالي التردد (يشبه صوت احتكاك المعدن)

هذا الصوت مستمر وحاد، ويرتبط عادةً بتردد دوران الشفرة أو محورها. الأسباب الشائعة:

فجوة الشفرة صغيرة جدًا، مما يؤدي إلى احتكاك الحواف العلوية والسفلية ببعضها البعض.

• عدم كفاية التشحيم، والاحتكاك الجاف بين الشفرة والمادة

زاوية خلوص الحافة صغيرة جدًا، ومساحة التلامس بين جسم الشفرة والمادة مفرطة.

خشونة سطح الشفرة عالية جدًا، مما يؤدي إلى ارتفاع معامل الاحتكاك

2. صوت ارتطام دوري (يشبه صوت "طقطقة" أو "فرقعة").

يصدر هذا الصوت بشكل إيقاعي، مرة أو عدة مرات في كل دورة. الأسباب الشائعة:

حافة الشفرة بها تشققات؛ وتؤثر المنطقة المتشققة على المادة أثناء الدوران.

• عدم مركزية الشفرة أو عمود الشفرة، مما ينتج عنه تأثير في كل دورة

• وجود خلوص زائد بين تجويف الشفرة وعمود الشفرة، مما يتسبب في تذبذب الشفرة على العمود

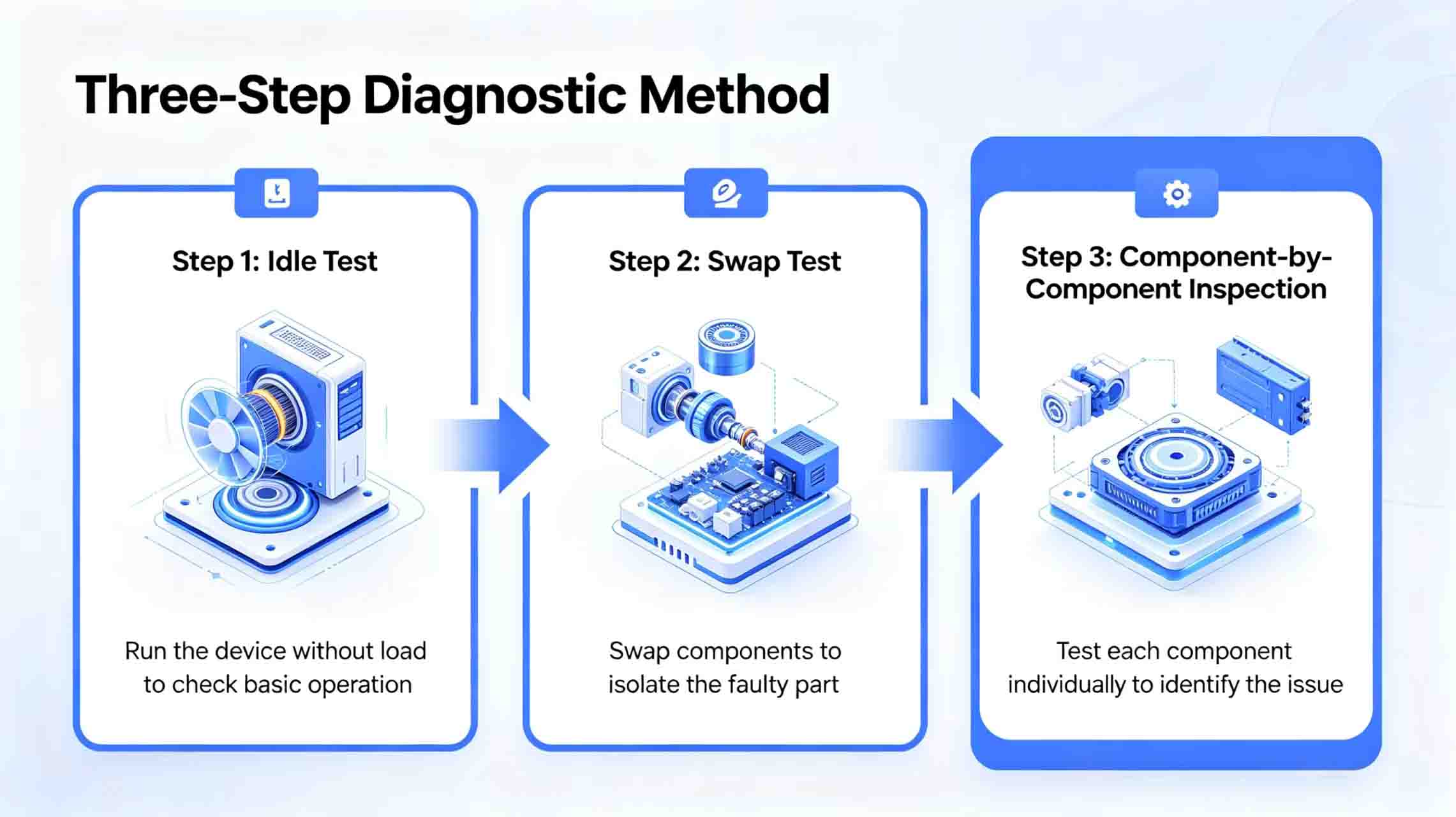

2. التشخيص بثلاث خطوات: هل المشكلة في الشفرة أم في المعدات؟

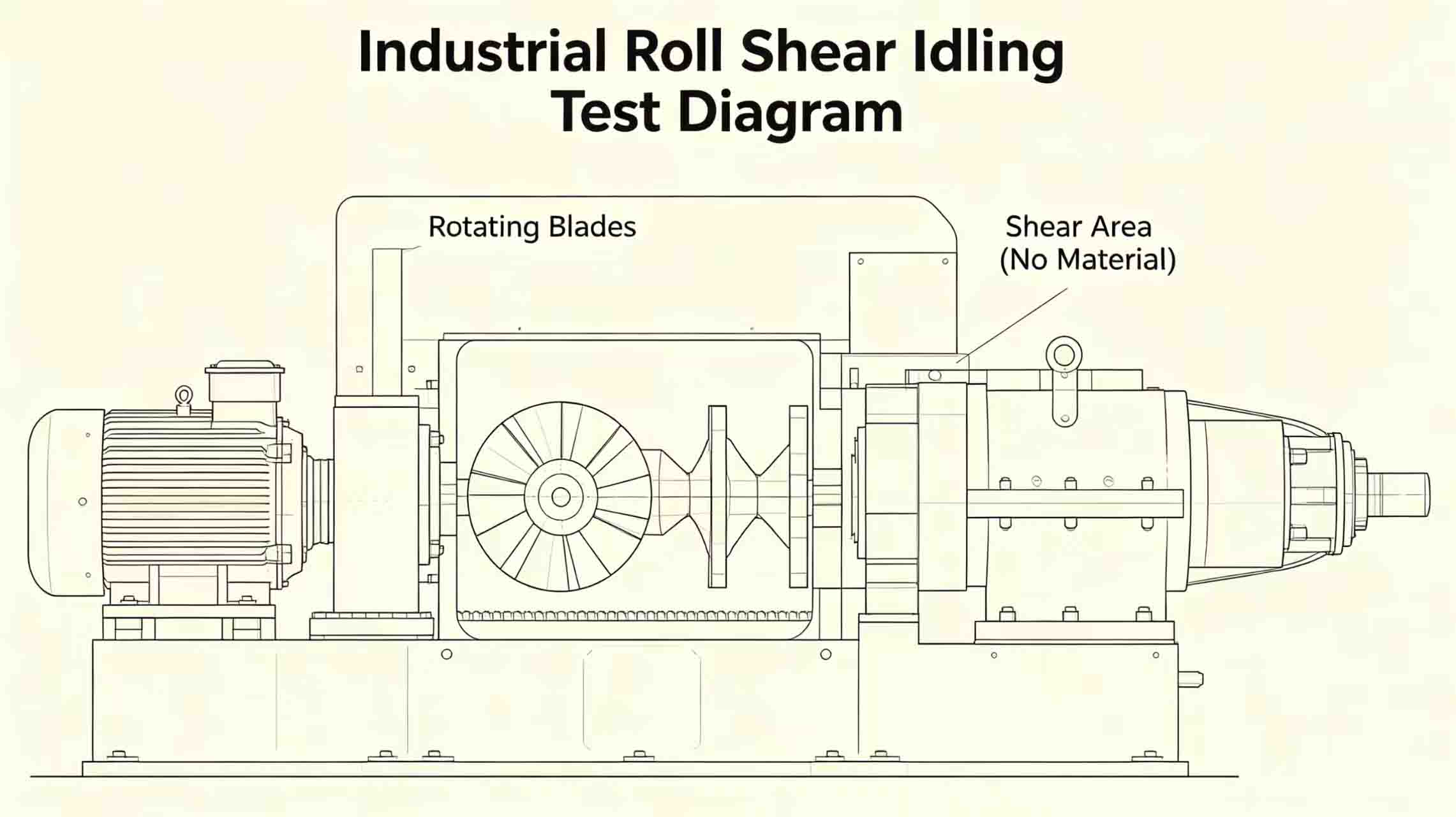

الخطوة 1: اختبار عدم التحميل

أزل المادة واترك شفرات آلة القطع تعمل بدون حمل. إذا اختفى الصوت، فالمشكلة تكمن في المادة أو في إعدادات القطع. أما إذا استمر الصوت، فالمشكلة تكمن في الشفرة أو في الجهاز.

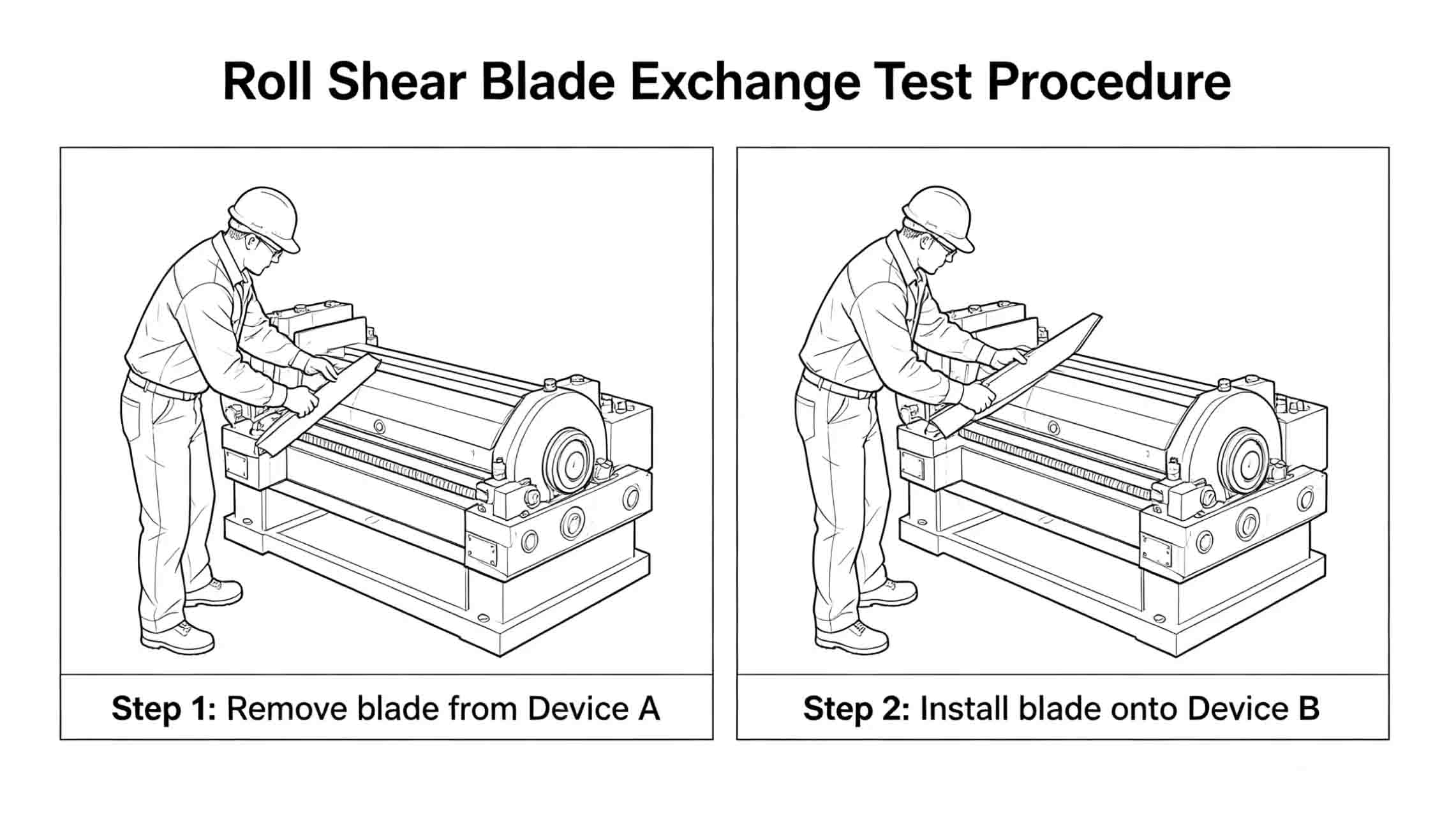

الخطوة الثانية: اختبار التبادل

انقل الشفرة الدائرية الصاخبة إلى آلة أخرى سليمة وشغّلها. إذا انتقل الصوت مع الشفرة، فالمشكلة في الشفرة نفسها. أما إذا بقي الصوت مع الآلة الأصلية، فالمشكلة في الجهاز نفسه.

الخطوة 3: فحص المكونات قطعة قطعة

قم بإزالة الشفرة وقم بتدوير عمود الشفرة وحده؛ استمع إلى أي ضوضاء غير طبيعية في المحمل.

· تحقق من انحراف عمود الشفرة (قم بالقياس باستخدام مؤشر قياس؛ يجب أن يكون الانحراف القطري ≤0.005 مم).

· تحقق من فجوة الشفرة (قم بالقياس باستخدام مقياس السماكة؛ يجب أن تكون 5٪ - 10٪ من سمك المادة).

3. مشاكل الضوضاء المتعلقة بالشفرات

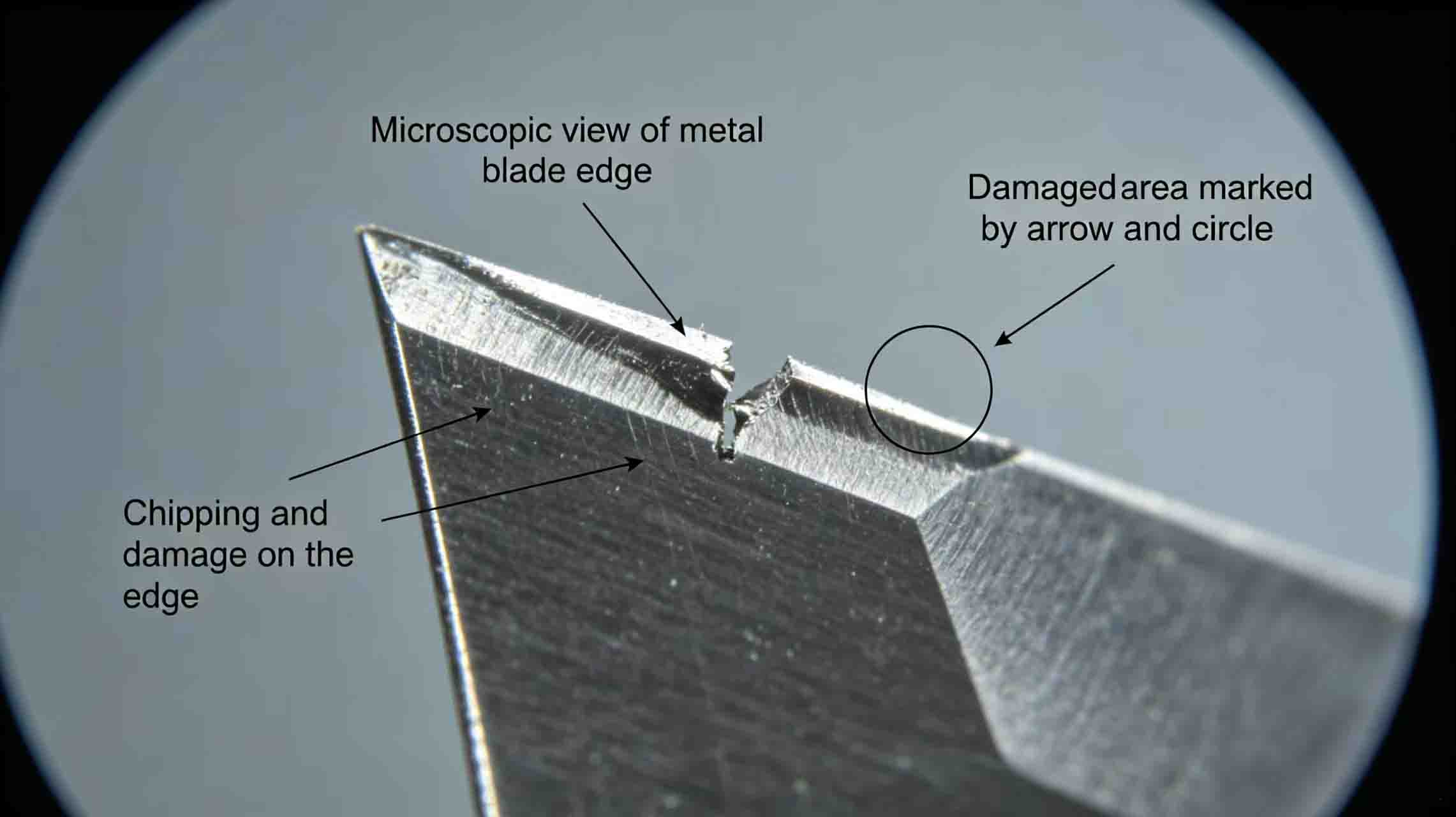

1. تشقق الحواف

شفرات دائرية لتقطيع شرائح الفولاذ المقاوم للصدأ قد تتشكل شقوق صغيرة على الحواف عند ملامسة أجزاء صلبة من المادة. وعندما تدور المنطقة المتشققة لتلامس المادة، فإنها تصطدم بها، مما ينتج عنه صوت "طقطقة" دوري.

2. تآكل غير متساوٍ للحواف

شفرات من سبائك الفولاذ السيليكوني للتقطيع تتعرض هذه المنتجات لتآكل موضعي بسبب صلابة المادة. وينتج عن التلامس المتناوب بين المناطق المتآكلة وغير المتآكلة مع المادة صوت صرير دوري.

3. تقشر الطلاء

بعد طلاء الترسيب الفيزيائي للبخار (PVD) شفرات تقطيع عالية السرعة عندما يتقشر، يكون للركيزة المكشوفة معامل احتكاك أعلى مع المادة، مما يولد صوت صرير مستمر.

4. تشوه الشفرة

شفرات دائرية فائقة الرقة قد يحدث تشوه في السطح النهائي أثناء المعالجة الحرارية أو الاستخدام، مما يتسبب في أن يصبح مسار الحافة متموجًا أثناء الدوران وينتج عنه ضوضاء عالية التردد.

4. مشاكل الضوضاء المتعلقة بالمعدات

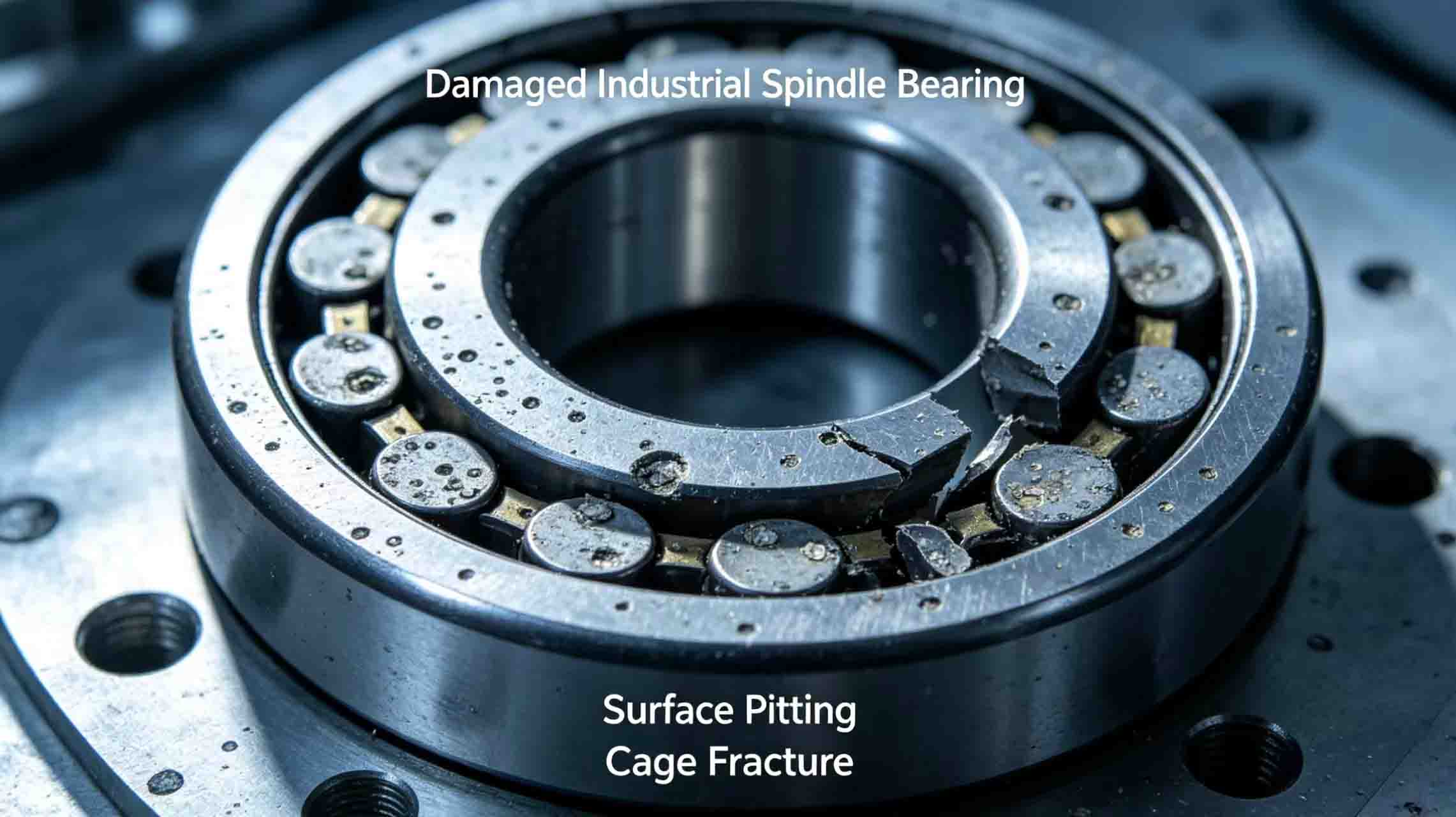

1. تلف المحمل

عندما تتآكل محامل المغزل أو تصبح متآكلة، فإن العناصر الدوارة التي تمر فوق المناطق التالفة تنتج اهتزازًا عالي التردد وصريرًا، يزداد شدة مع زيادة السرعة.

2. عمود الشفرة المنحني

يُحدث عمود الشفرة المنحني قليلاً تأثيراً شعاعياً مرة واحدة لكل دورة، مما ينتج عنه صوت تأثير إيقاعي.

3. رد فعل التروس المفرط

تُصدر تروس ناقل الحركة البالية ذات الخلوص المتزايد ضوضاء صدمية أثناء تعشيق التروس تحت أحمال القطع.

4. عطل في نظام التشحيم

يؤدي نقص مواد التشحيم أو انسداد قنوات الزيت إلى تشغيل المحامل والتروس في ظروف جافة، مما ينتج عنه أصوات صرير معدنية.

5. الحلول

مشاكل الشفرة:

• في حالة التكسر أو التآكل ← يتم إرجاع المنتج إلى المصنع لإعادة شحذه أو استبداله.

· تقشر الطلاء ← إعادة الطلاء أو استبداله بـ شفرات تقطيع مخصصة.

• التشوه ← تحقق من التسطيح؛ تخلص منه إذا كان خارج نطاق التفاوت المسموح به.

مشاكل في المعدات:

• تلف المحامل → استبدل محامل المغزل وافحص عمود الشفرة.

• انحناء عمود الشفرة ← قم بتقويمه أو استبداله.

· نظام التشحيم → تنظيف ممرات الزيت واستبدال مواد التشحيم.

6. خدمات التشخيص لشركة مينغ باي للتكنولوجيا

تقدم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة خدمات تشخيص الضوضاء:

· تشخيص صوتي عن بعد مجاني (سجل صوت تشغيل الجهاز وأرسله إلينا).

• اختبار الاهتزاز في الموقع باستخدام مقياس الاهتزاز لالتقاط بيانات الطيف.

· إصدار تقرير تشخيصي يحدد بوضوح مصدر الضوضاء ويقدم الحلول.

· تقديم توصيات للحد من الضوضاء (تعديل الفجوة، تحسين التشحيم، اختيار الشفرة).

7. دراسة حالة

تعرض مصنع لتقطيع شرائح الفولاذ المقاوم للصدأ لصوت حاد ومستمر يشبه صوت الثقب من شفرات دائرية للتقطيع الدقيق أثناء القطع، جرّب العميل شفرات من ثلاثة موردين مختلفين، لكن الضوضاء استمرت. فحص مهندسو مينغ باي الموقع ووجدوا أن الخلوص القطري لمحمل عمود الشفرة السفلي كان 0.08 مم (المعيار ≤0.02 مم)، وأن قفص المحمل كان متصدعًا. بعد استبدال المحمل، اختفت الضوضاء تمامًا.

خاتمة

عندما تُصدر شفرات آلة القطع ضوضاءً حادة أثناء القطع، فقد يكون السبب عطلاً في الشفرة أو في الجهاز. استخدم طريقة الخطوات الثلاث: "اختبار بدون حمل + اختبار الاستبدال + فحص كل مكون على حدة" لتحديد مصدر العطل بسرعة. شركة مينغ باي للتكنولوجيا على أتم الاستعداد لمساعدتك في التخلص من الضوضاء واستعادة سلاسة الإنتاج بفضل قدراتنا التشخيصية الاحترافية.
