عندما تنتج شفرات آلة القطع حوافًا متموجة، هل المشكلة في الشفرة أم في المعدات؟

في عمليات تقطيع المعادن، تظهر حواف متموجة (تُعرف أيضًا باسم "الحواف المُسننة" أو "الانحناءات الشبيهة بانحناءات الثعبان") على المادة التي يتم تقطيعها بواسطة شفرات القطع تُعدّ هذه العيوب من بين أصعب العيوب التي يُمكن تشخيصها. يشكّ العديد من المستخدمين في البداية بجودة الشفرة، ولكن شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة، استنادًا إلى مئات التشخيصات الميدانية، وجدت أن حوالي 60% من مشاكل الحواف المتموجة تنشأ من المعدات، وأن 40% فقط منها مرتبطة مباشرةً بالشفرة. تُساعدك هذه المقالة على تحديد السبب الجذري بسرعة، وتُقدّم توصيات لاختيار الشفرات المناسبة لظروف العمل المختلفة.

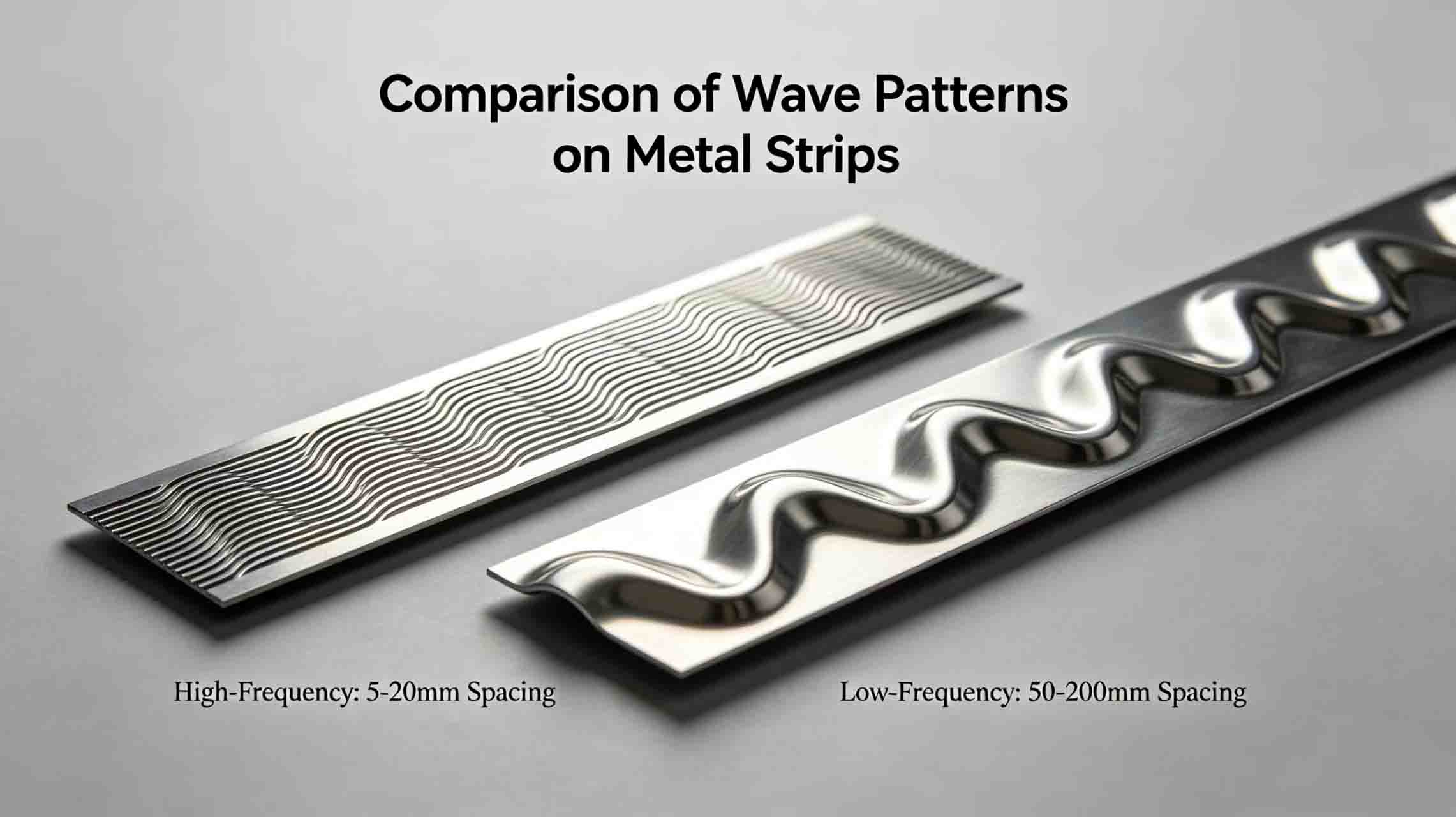

1. نوعان نموذجيان من الحواف المتموجة

· حواف متموجة دقيقة عالية التردد: المسافة بين القمم والوديان صغيرة (5-20 مم)، وعادة ما ترتبط بتردد دوران الشفرة أو عمود الشفرة.

· حواف متموجة كبيرة منخفضة التردد: المسافة بين القمم والوديان كبيرة (50-200 مم)، وعادة ما تكون مرتبطة باهتزاز المعدات أو تقلبات الشد أو المادة نفسها.

2. أولاً، افحص المعدات: ثلاثة من أكثر المناطق إشكالية

1. خلوص زائد في محامل عمود الشفرة

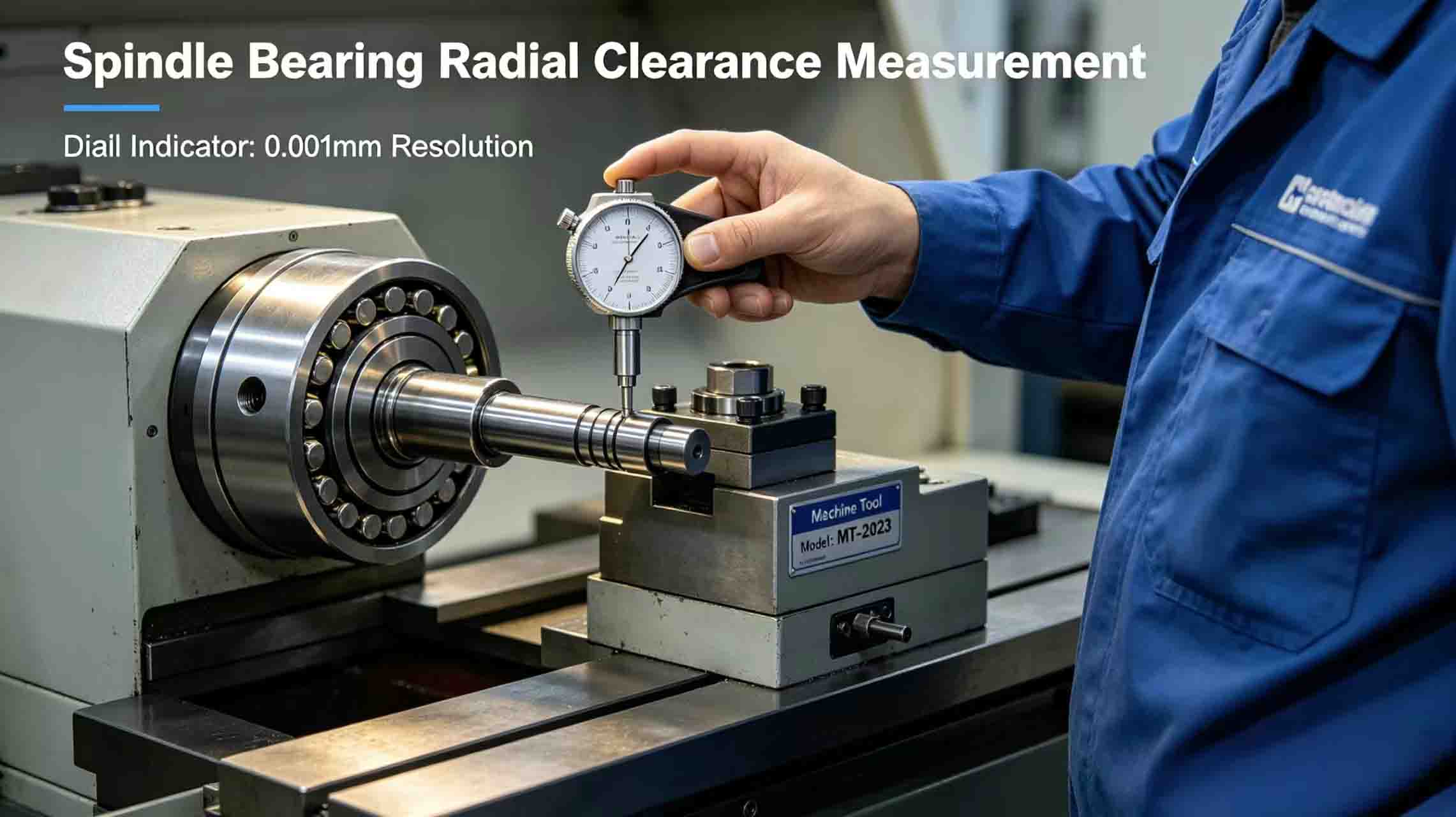

عند تآكل المحامل، تتعرض الشفرة لحركة شعاعية تحت تأثير قوى القص، مما يؤدي إلى تحول مسار الحافة إلى شكل بيضاوي أو متذبذب، مُنتجًا حوافًا متموجة. طريقة الفحص: أوقف تشغيل الآلة، واستخدم مؤشر قياس على القطر الخارجي لعمود الشفرة، ثم ارفعها وخفضها. إذا كانت الخلوص أكبر من 0.02 مم، فيجب استبدال المحامل.

2. ضعف التوازي بين محوري الشفرات العلوية والسفلية

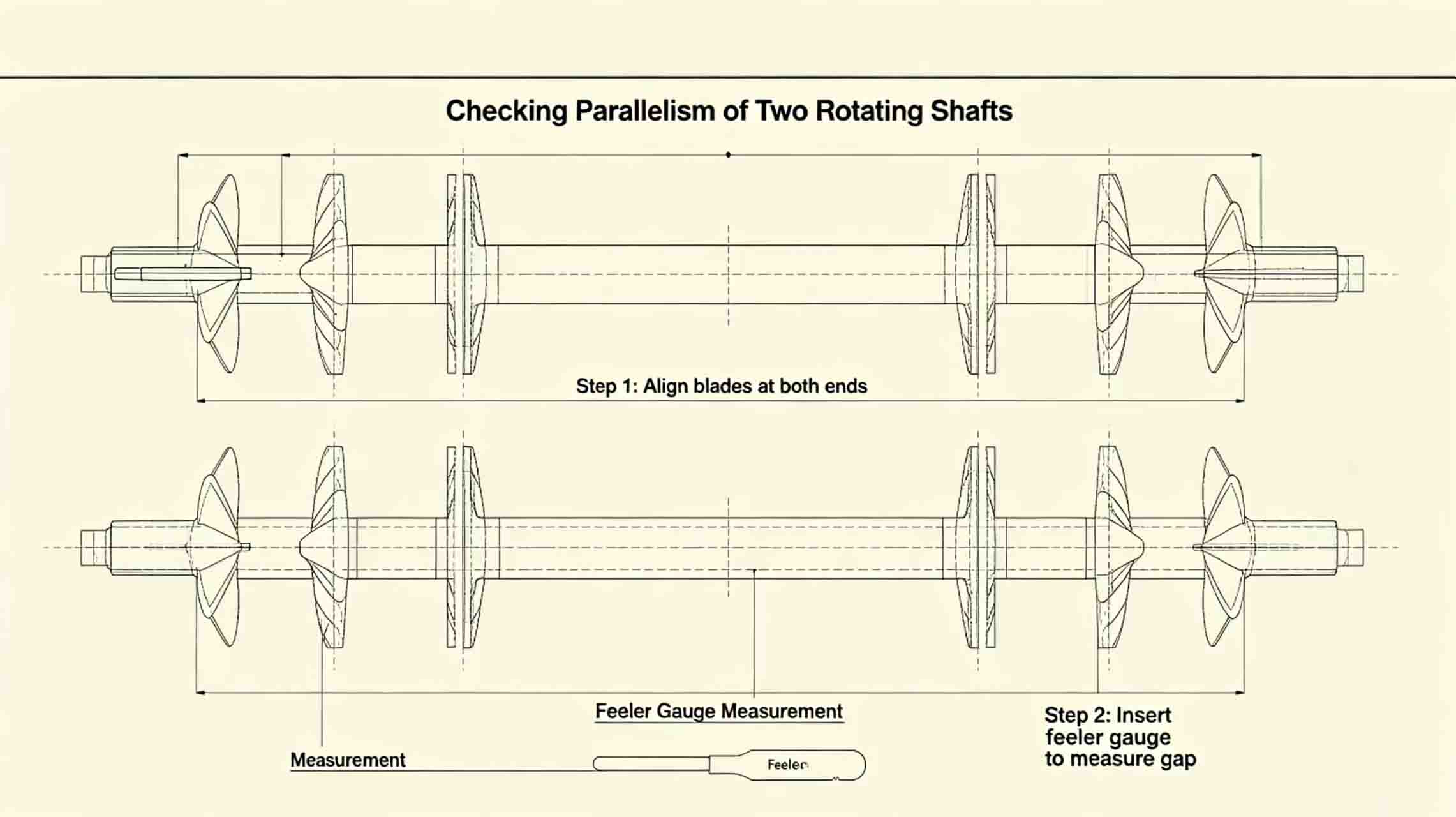

تتسبب المحاور غير المتوازية في تفاوت فجوة الشفرات على طول المحور، مما يؤدي إلى إجهاد موضعي غير متساوٍ على المادة وظهور حواف متموجة. طريقة الفحص: قياس الفجوة بين الشفرات العلوية والسفلية عند طرفي المحور باستخدام مقياس سماكة. إذا كان الفرق أكبر من 0.02 مم لكل متر، يلزم إجراء تعديل.

3. عدم كفاية صلابة قاعدة الجهاز أو حامل الشفرة

أثناء القطع عالي السرعة، قد يتسبب الرنين بين تردد اهتزاز حامل الشفرة وتردد دوران عمود الشفرة في ظهور حواف متموجة. جرب تغيير سرعة القطع بنسبة 10-15%. إذا اختفت الحواف المتموجة أو تغير موضعها، فالمشكلة تكمن في رنين الجهاز.

3. المشاكل المتعلقة بالشفرات: أولويات الفحص لسيناريوهات مختلفة

إذا لم يكشف فحص المعدات عن أي مشاكل، فقد يكون سبب الحواف المتموجة هو دقة الشفرة أو اختيارها بشكل غير صحيح. فيما يلي بعض مشاكل الشفرات الشائعة في سيناريوهات القطع المختلفة:

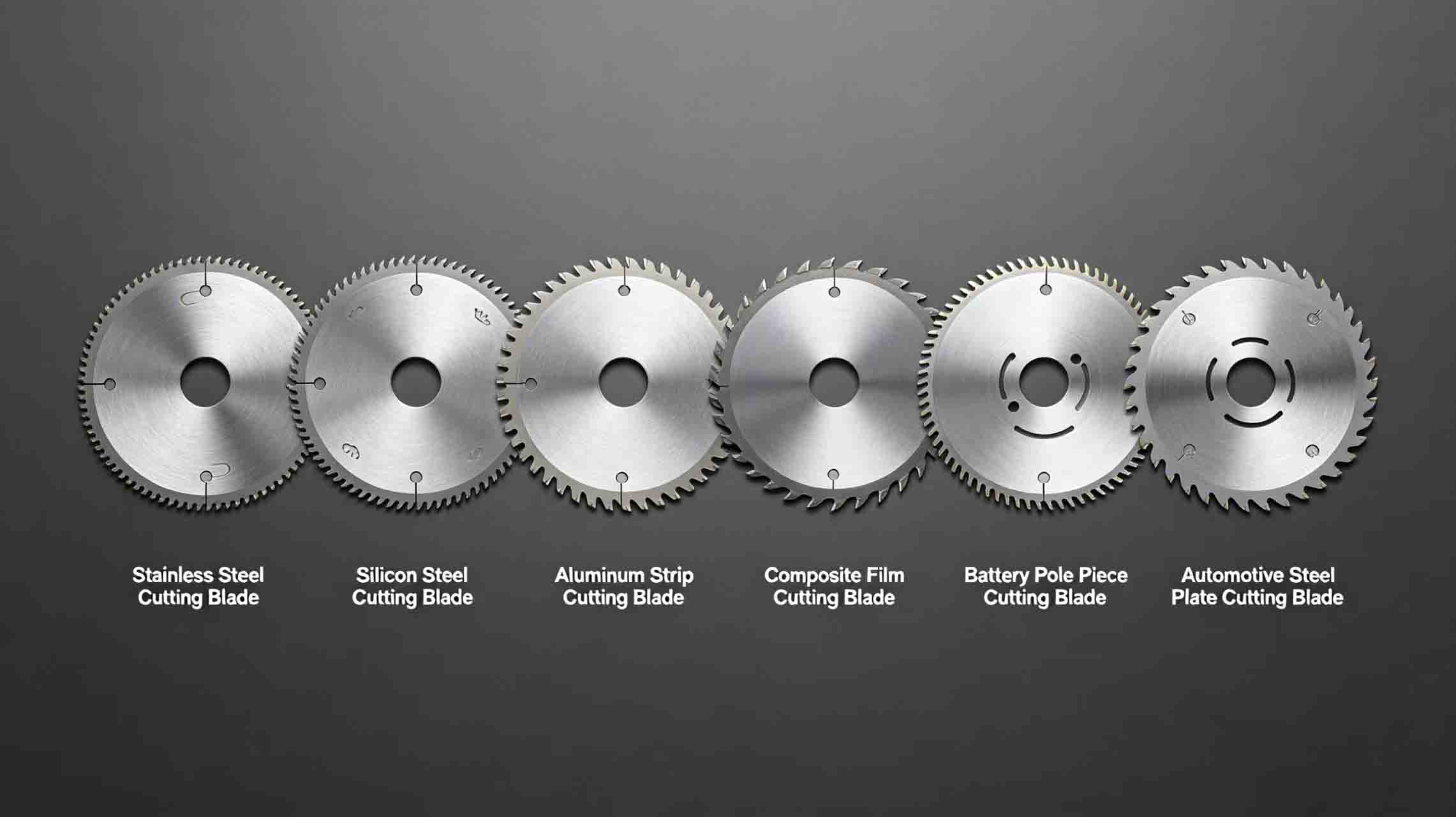

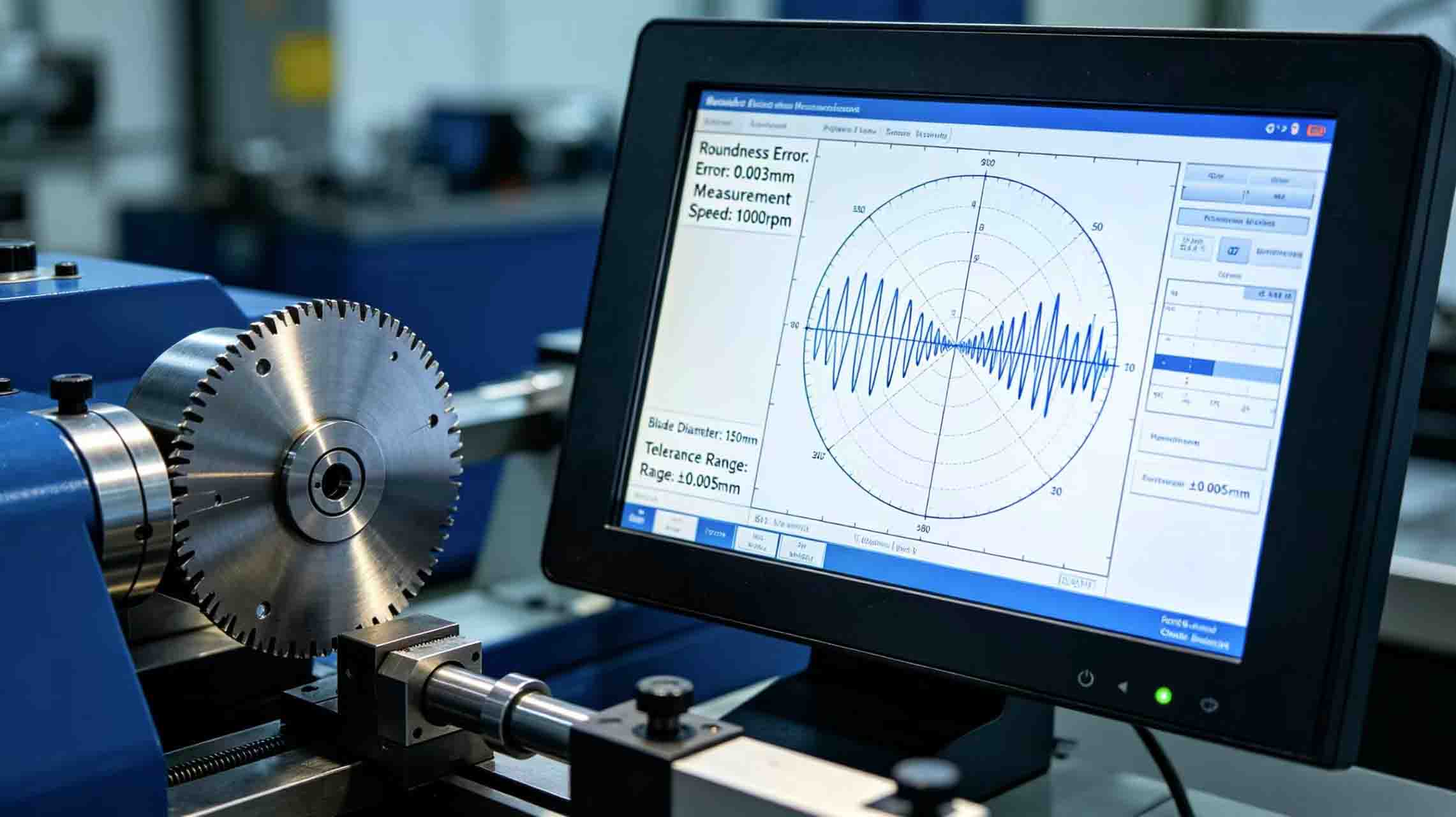

شفرات دائرية عالية الصلابة لتقطيع شرائح الفولاذ المقاوم للصدأإذا تجاوزت استدارة الشفرة 0.005 مم، يحدث انحراف شعاعي مع كل دورة، مما ينتج عنه حواف متموجة متباعدة بانتظام. استخدم جهاز اختبار الاستدارة؛ إذا تجاوزت الاستدارة الحد المسموح به، فأعد الشفرة لإعادة شحذها أو استبدالها. توفر شركة مينغ باي للتكنولوجيا شفرات من هذا النوع باستدارة مضبوطة ضمن نطاق 0.003 مم.

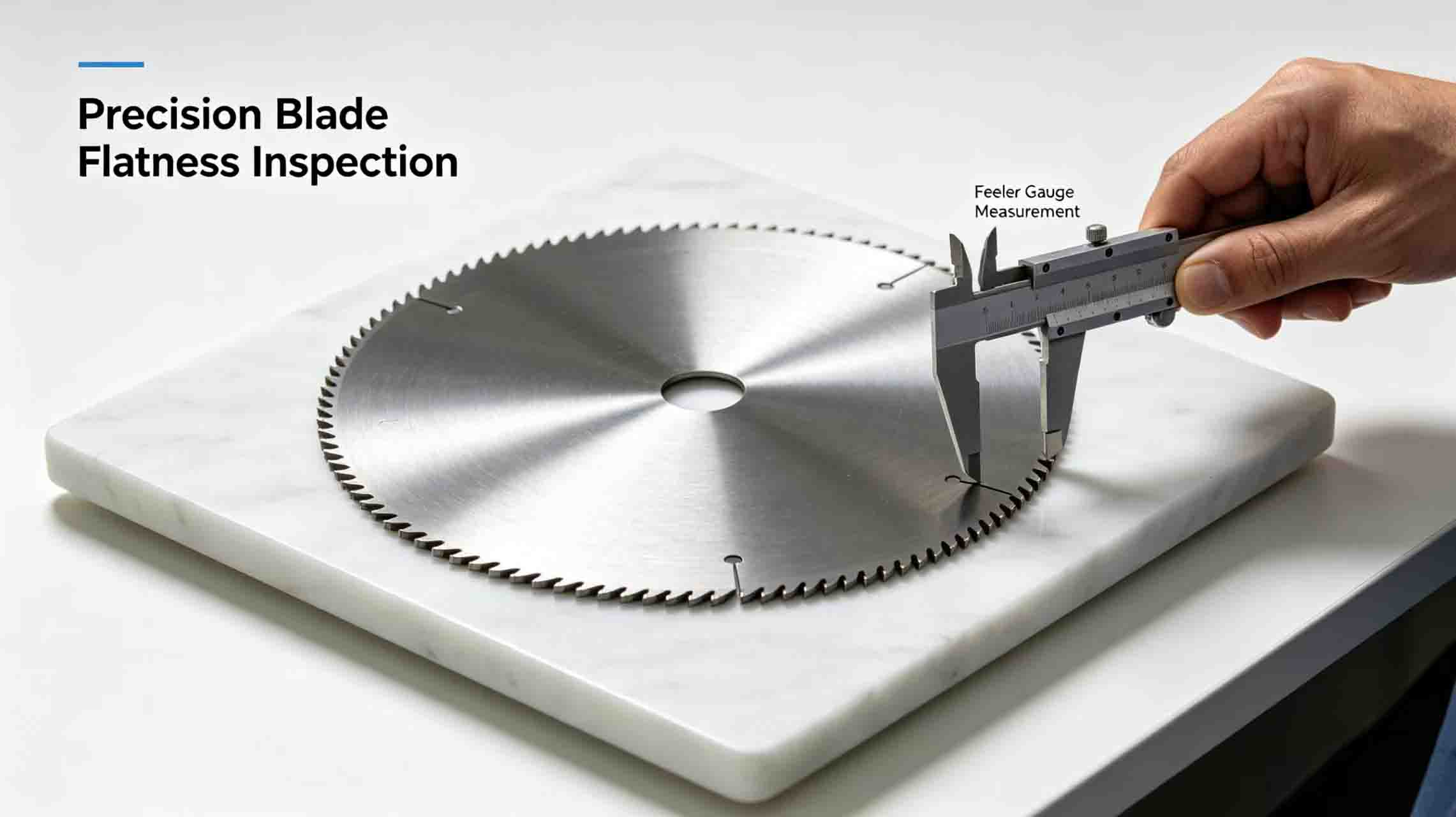

شفرات من سبائك مقاومة للتآكل لتقطيع الفولاذ السيليكونييجب ألا تتجاوز استواء السطح النهائي 0.003 مم. يؤدي الاستواء المفرط إلى انحراف محوري، مما ينتج عنه حواف متموجة دقيقة. ضع الشفرة على لوح سطحي من الجرانيت وتحقق من ذلك باستخدام مقياس السماكة. عند استخدام الفولاذ السيليكوني في تقطيع محركات مركبات الطاقة الجديدة، اختر شفرات عالية الدقة ذات استواء أعلى.

شفرات من الفولاذ المقاوم للصدأ لقطع شرائح الألومنيوميجب ألا تتجاوز الخلوص بين تجويف الشفرة وعمودها 0.02 مم. يؤدي الخلوص الزائد إلى تركيب غير مركزي، مما يُولّد صدمات شعاعية دورية أثناء الدوران ويُشكّل حوافًا متموجة. شركة مينغ باي للتكنولوجيا شفرات دائرية مضادة للالتصاق مصممة لتقطيع شرائح الألومنيوم، استخدم التلميع المرآوي لتقليل الحواف المتموجة.

شفرات ميكانيكية فائقة الرقة لتقطيع الأغشية المركبةيُعدّ تجانس الصلابة أمرًا بالغ الأهمية. إذا تجاوز انحراف الصلابة الناتج عن المعالجة الحرارية ±2 HRC، فإن معدلات تآكل الحواف المحلية تختلف، مما ينتج عنه حواف متموجة غير منتظمة. استخدم جهاز اختبار الصلابة لإجراء فحص متعدد النقاط. مينغ باي شفرات دائرية عالية الدقة لتقطيع الأفلام تخضع كل دفعة لفحص صلابة بنسبة 100%.

شفرات من الكربيد لشق أقطاب البطاريةقد تتسبب الشقوق المجهرية في الحواف أيضًا في ظهور حواف متموجة. يُنصح باستخدام شفرات دائرية مخصصة لأقطاب الليثيوموالتي يتم فحصها تحت تكبير 200x للتأكد من سلامة الحواف قبل الشحن.

شفرات تقطيع مخصصة لتقطيع ألواح السياراتقد يؤدي عدم انتظام سُمك الطلاء إلى اختلافات موضعية في معامل الاحتكاك، مما ينتج عنه حواف متموجة. توفر شركة مينغ باي للتكنولوجيا شفرات تقطيع مخصصة من الفولاذ المستخدم في صناعة السيارات مع التحكم في تجانس طلاء PVD في حدود ±0.5 ميكرومتر.

4. مخطط انسيابي للحكم السريع

1. قم أولاً بفحص المعدات: خلوص المحمل، وتوازي عمود الشفرة، وصلابة حامل الشفرة.

2. ثم افحص الشفرة: الاستدارة، والتسطيح، وملاءمة التجويف، وتجانس الصلابة، وجودة الطلاء.

3. اختبار التبادلانقل الشفرة المشتبه بها إلى آلة أخرى عادية وقم بتشغيلها.

• إذا اختفت الحواف المتموجة ← مشكلة في الجهاز الأصلي.

• إذا استمرت الحواف المتموجة ← مشكلة في الشفرة.

5. حلول شركة مينغ باي للتكنولوجيا

تقدم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة خدمات متكاملة لتشخيص الحواف المتموجة لشفرات آلات القطع:

· فحص مجاني في الموقع لمدى استدارة الشفرة، وتسطيحها، وصلابتها.

· المساعدة في استكشاف أعطال خلوص محامل المعدات وتوازيها.

· توريد شفرات تقطيع مخصصة عالية الدقة ذات استدارة ≤ 0.003 مم وتسطيح ≤ 0.002 مم.

· توصيات مخصصة لاختيار الشفرات لمواد مختلفة (الفولاذ المقاوم للصدأ، والفولاذ السيليكوني، وشريط الألومنيوم، والفيلم المركب، وأقطاب البطارية، وألواح السيارات).

6. دراسة حالة

يستخدم مصنع لتقطيع شرائح الفولاذ المقاوم للصدأ شفرات دائرية عالية الصلابة، إلا أنه لا يزال يعاني من حواف متموجة. قام مهندسو شركة مينغ باي بفحص الموقع، ووجدوا أن الخلوص القطري لمحمل عمود الشفرة السفلي يبلغ 0.08 مم (المعيار ≤ 0.02 مم). بعد استبدال المحمل، اختفت الحواف المتموجة تمامًا.

خاتمة

عندما تُنتج شفرات آلة القطع حوافًا متموجة، لا تُركّز فقط على الشفرة. تحقق أولًا من محامل الجهاز، وتوازيها، وصلابتها، ثم تأكد من ملاءمة الشفرة للمادة التي تستخدمها. تُقدّم شركة مينغ باي للتكنولوجيا شفرات مُخصصة لسيناريوهات القطع المختلفة، مما يضمن اختيارًا أكثر دقة وقطعًا أكثر سلاسة.
