تجاوز تآكل تجويف الشفرة الدائرية 0.05 مم - هل يجب إصلاحها أم التخلص منها مباشرة؟

في عمليات القطع، تنقل الشفرات الدائرية عزم الدوران عبر التجويف المتصل بعمود الشفرة. بعد الاستخدام المطول، يتسع جدار التجويف تدريجيًا نتيجة التآكل الاحتكاكي وكثرة التركيب والفك. عندما يتجاوز تآكل التجويف 0.05 مم، يواجه العديد من المستخدمين معضلة: إما الإصلاح مع الحرص على الدقة، أو التخلص من المنتج مع الندم على الهدر. تقدم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة معايير تقييم احترافية وحلول إصلاح فعّالة.

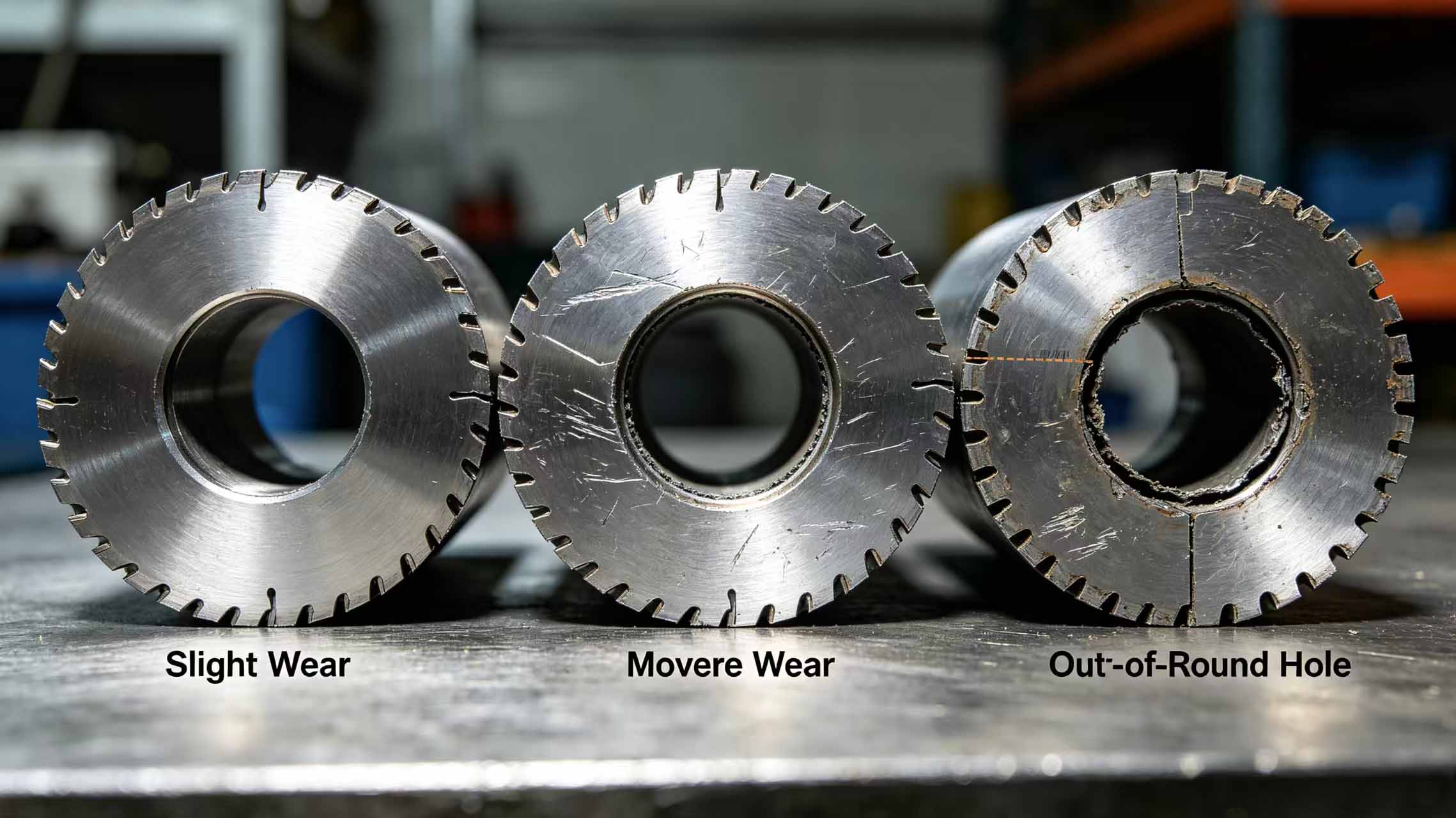

1. ثلاث درجات من تآكل التجويف

تآكل خفيف (<0.03 مم)يظل قطر التجويف قريبًا من الحد الأعلى المسموح به، ولا تظهر الشفرة أي ارتخاء واضح بعد التركيب. في هذه الحالة، يكفي استبدال الفاصل أو وضع مادة لاصقة مانعة للارتخاء؛ ولا حاجة لأي إصلاح.

تآكل متوسط ​​(0.03-0.05 مم)ازدادت الخلوصات بين التجويف وعمود الشفرة بشكل ملحوظ، ويمكن الشعور بوجود حركة شعاعية بعد التركيب. أثناء القص، تظهر نتوءات دورية على حافة المادة، وتزداد تقلبات العرض. عند هذه النقطة، يجب تقييم جدوى الإصلاح.

تآكل شديد (>0.05 مم)أصبح التجويف غير دائري بشكل ملحوظ أو متسعًا. بعد التركيب، أصبحت الشفرة غير مركزية بشدة، مما يتسبب في اهتزاز عنيف أثناء القص وحواف متموجة واضحة على المنتج. يصعب إصلاحها في هذه المرحلة ويتطلب اتخاذ قرارات دقيقة.

2. إصلاح أم تخلص؟ خمسة معايير للحكم

1. القيمة المتبقية للشفرة

لو شفرات دائرية شديدة التحمل للتقطيع عالي السرعة لا يزال هناك أكثر من 3 مرات متبقية لإعادة الشحذ، والشفرة ذات قيمة أصلية عالية (مثل الكربيد أو الفولاذ عالي السرعة المصنوع بتقنية تعدين المساحيق). شفرات دائرية من الكربيد المقاوم للتآكلإذا كانت الحافة قريبة من نهاية عمرها الافتراضي، فإن إصلاحها يكون مجديًا. أما إذا كانت الحافة قد شارفت على نهاية عمرها، فإن التخلص منها يكون أكثر اقتصادية.

2. متطلبات دقة المعدات

تتمتع خطوط القطع العادية (مع تفاوت دقيق يبلغ ±0.1 مم) بتفاوت أعلى لدقة إصلاح الثقوب. شفرات دائرية عالية الدقة تتطلب عمليات تقطيع الشرائح الدقيقة متطلبات صارمة فيما يتعلق بالمركزية، ويجب فحصها بدقة بعد الإصلاح.

3. نمط التآكل

توسع متجانس (مقدار التآكل متساوٍ في جميع المناطق) ← قابل للإصلاح. تآكل أو تمدد من جانب واحد ← الإصلاح صعب ويتطلب تقييمًا. تشققات أو تكسر عند حافة التجويف ← تخلص منه فورًا.

4. نوع الشفرة

ل شفرات من سبيكة مطليةيجب توخي الحذر لتجنب إتلاف الطلاء أثناء إصلاح التجويف؛ ويوصى بإجراء الإصلاح في المصنع على يد متخصصين. شفرات مخصصةغالباً ما يكون الإصلاح هو الخيار الأفضل نظراً لعدم توفر قطع الغيار الجاهزة.

5. تكلفة الإصلاح

تتراوح تكلفة الإصلاح عادةً بين 15% و30% من تكلفة الشفرة الجديدة. إذا استطاعت الشفرة المُصلحة أن تعمل لأكثر من 70% من عمر الشفرة الجديدة، فإن الإصلاح يكون مُجديًا اقتصاديًا.

3. ثلاث طرق للإصلاح

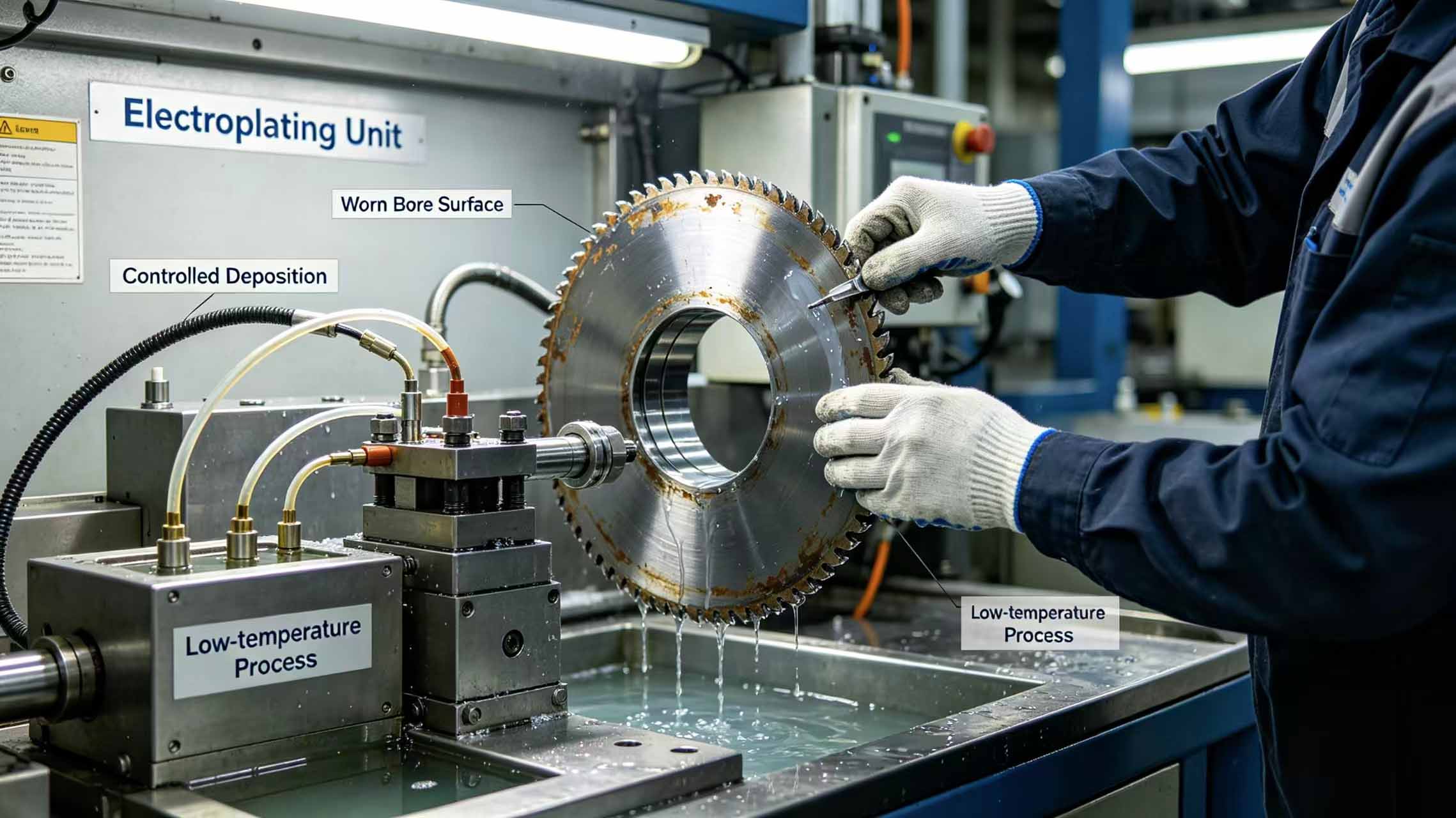

1. طلاء الفرشاة الداخلية (طلاء الكروم/النيكل)

ترسيب طبقة معدنية كهربائياً على سطح التجويف المتآكل لاستعادة أبعاده. المزايا: لا تغيير في مادة الشفرة الأساسية، درجة حرارة منخفضة، لا تشوه. العيوب: صلابة الطلاء محدودة، غير مناسب لظروف الأحمال الثقيلة. مناسب للشفرات الميكانيكية المستخدمة في عمليات التقطيع متوسطة الحمل.

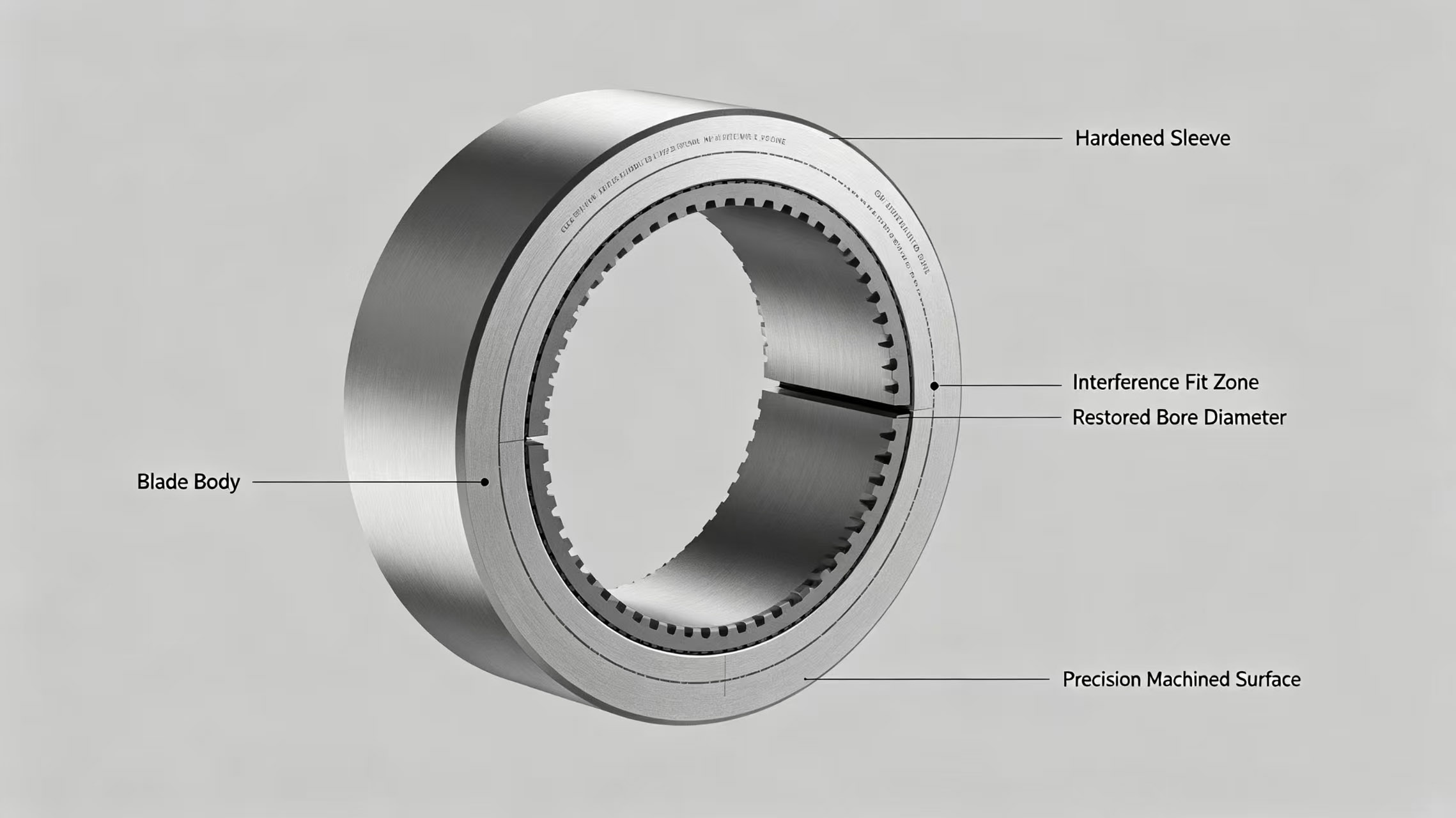

2. إدخال غلاف التجويف

قم بتوسيع التجويف الأصلي بمقدار 0.5-1 مم، ثم اضغط داخله غلافًا داخليًا معالجًا حراريًا، وأعد تشكيل التجويف الجديد إلى أبعاده الأصلية. المزايا: استعادة دقة التركيب الأصلية، عمر طويل. العيوب: تكلفة أعلى، يتطلب معدات متخصصة. مناسب لشفرات السبائك شديدة التحمل.

3. لحام التغطية الداخلية + إعادة التشغيل

استخدم قضبان لحام خاصة لتقوية جدار التجويف، ثم أعد حفره إلى أبعاده الأصلية. المزايا: ترابط معدني بين طبقة الإصلاح والركيزة. العيوب: منطقة متأثرة بالحرارة كبيرة، مما قد يُسبب تشوهًا. مناسب للشفرات الدائرية لتقطيع الصفائح السميكة.

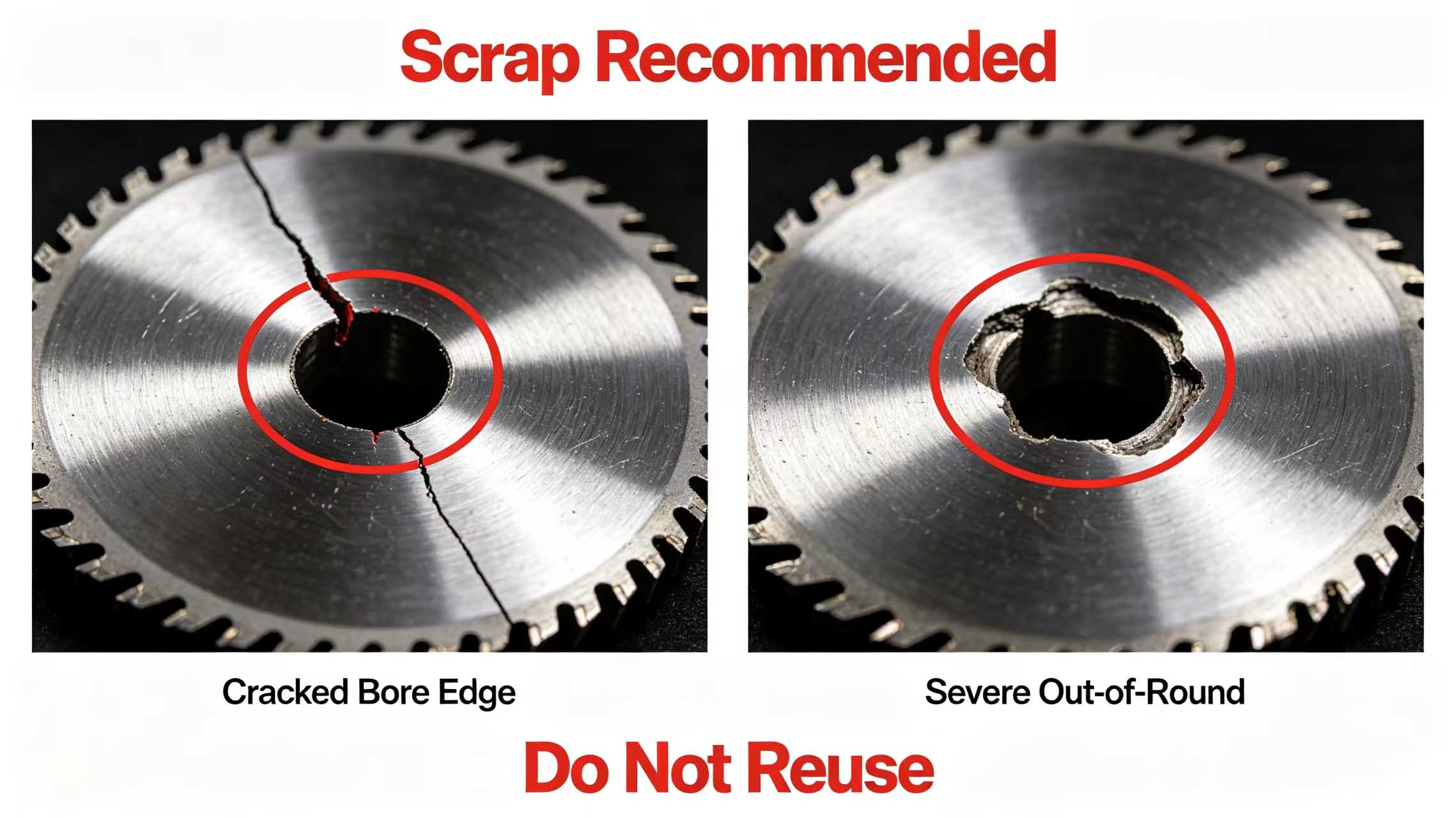

4. ثلاث حالات تتطلب الإلغاء

• الشقوق عند حافة التجويف (حتى لو كانت صغيرة جدًا)

تمت إعادة شحذ النصل أكثر من 5 مرات، والسمك الفعال المتبقي غير كافٍ.

• عدم استدارة شديدة في التجويف (انحراف بيضاوي > 0.03 مم) وخطأ في التمركز > 0.03 مم

5. معايير التحقق بعد الإصلاح

تم إصلاحه شفرة ميكانيكية دقيقة يجب أن تجتاز عمليات الفحص التالية قبل التركيب:

· تم استعادة حجم التجويف إلى التفاوت الأصلي (H7 أو H6)

استدارة التجويف ≤ 0.003 مم

· تعامد التجويف مع السطح النهائي ≤ 0.005 مم

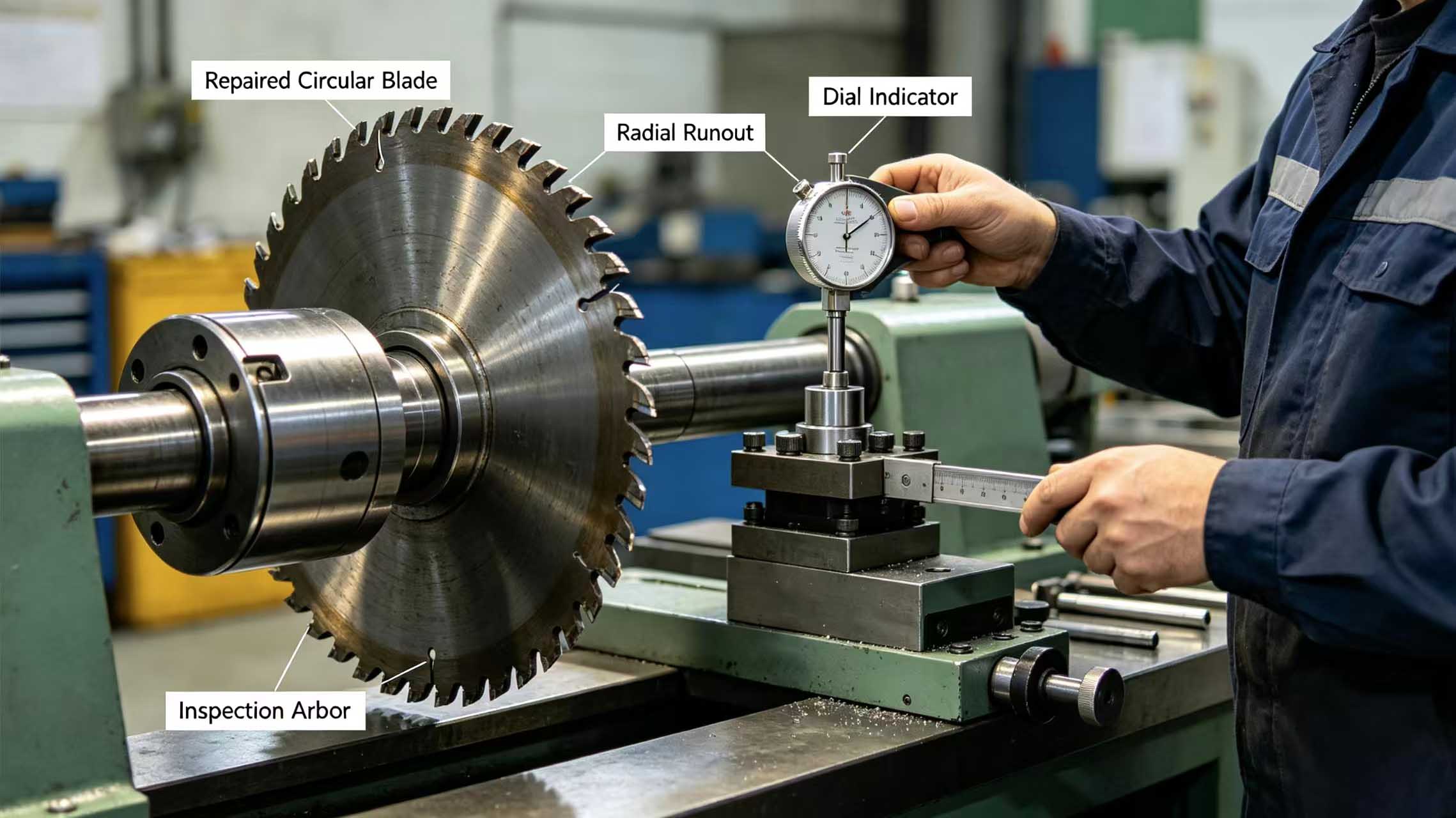

· الانحراف الشعاعي بعد تركيب العمود ≤ 0.008 مم

6. خدمات إصلاح شركة مينغ باي للتكنولوجيا

تقدم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة خدمات إصلاح تآكل ثقوب الشفرات الدائرية:

طلاء الفرشاة الداخلية (سمك طلاء قابل للتحكم، لاستعادة الأبعاد الأصلية)

• إدخال غلاف التجويف (تركيب احترافي بالضغط، تركيب بالتداخل)

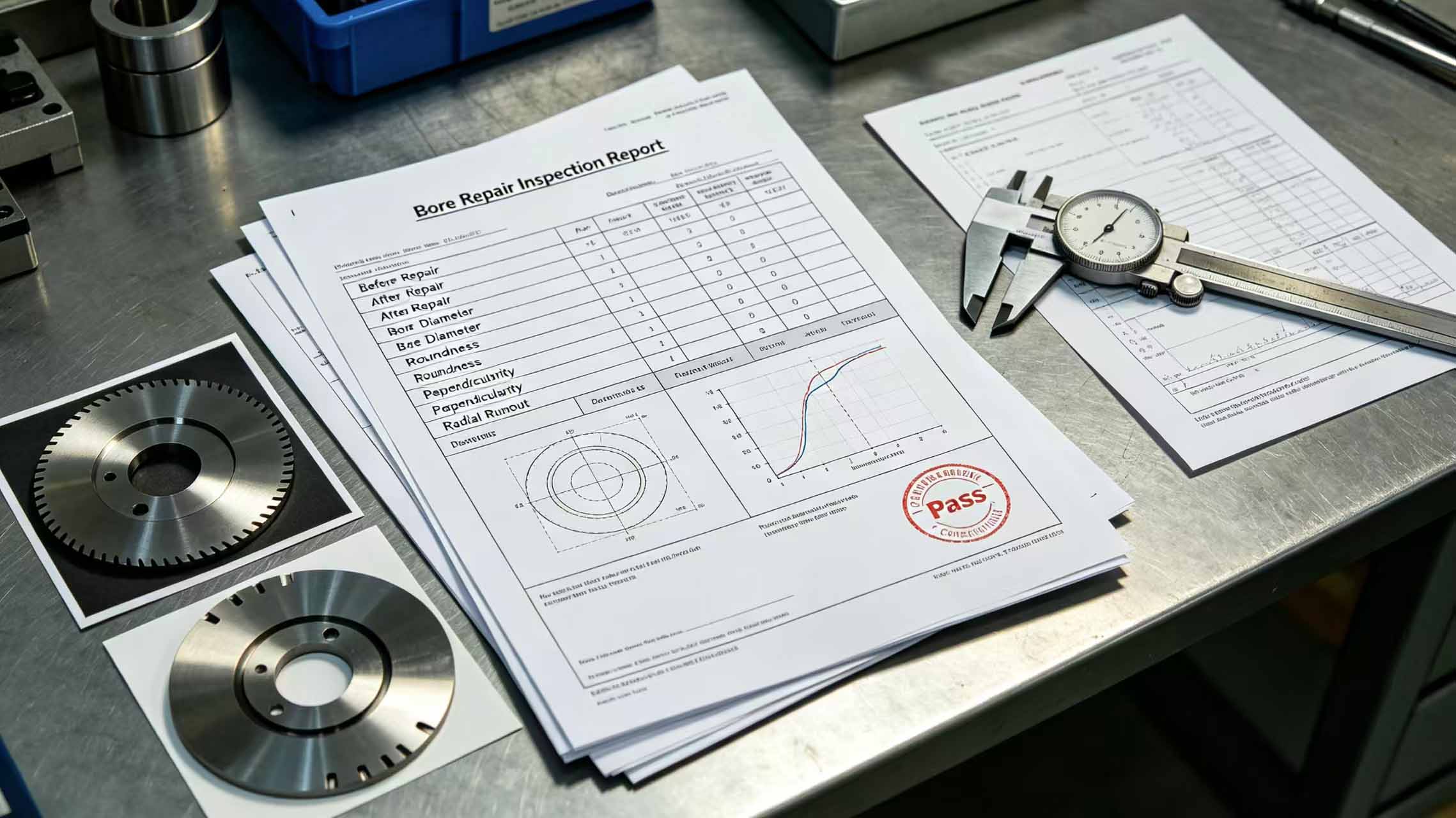

فحص ما بعد الإصلاح باستخدام آلة قياس الإحداثيات ثلاثية الأبعاد مع تقرير دقيق

ضمان الجودة: نسبة نجاح 100% في التجميع بعد الإصلاح، وإلا إعادة العمل مجاناً

خاتمة

عندما يتجاوز تآكل تجويف الشفرة الدائرية 0.05 مم، يعتمد قرار الإصلاح على القيمة المتبقية للشفرة، ومتطلبات دقة المعدات، ونمط التآكل، وتكلفة الإصلاح. لا يتطلب التآكل الخفيف أي معالجة، ويمكن إصلاح التآكل المتوسط، أما التآكل الشديد أو الشقوق فيجب التخلص منها نهائيًا. شركة مينغ باي للتكنولوجيا على أتم الاستعداد لمساعدتكم في إطالة عمر الشفرات وخفض تكاليف الأدوات من خلال تقنيات الإصلاح الاحترافية وقدرات الفحص المتقدمة.
