عند تخصيص الشفرات، لماذا يوجد دائمًا انحراف بين "زاوية الحافة" المحددة على الرسم والنتيجة الفعلية للتصنيع؟

عند تصميم شفرات مخصصة، أو شفرات دائرية، أو شفرات تقطيع، يواجه العديد من العملاء مشكلة محيرة: زاوية الحافة مُحددة بوضوح على الرسم، لكن الشفرة المصنعة فعليًا تنحرف دائمًا عن الرسم عند قياسها. هل يعود ذلك إلى عدم كفاية دقة التصنيع من جانب الشركة المصنعة؟ أم أن هناك مشكلة في الرسم نفسه؟ شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة، استنادًا إلى سنوات من الخبرة في الإنتاج، تُوضح ستة أسباب شائعة لانحراف الزاوية.

1. اختلاف مراجع القياس - الزاوية الموجودة على الرسم والزاوية المقاسة فعلياً ليستا نفس "الزاوية"

زاوية الحافة مفهوم هندسي ثلاثي الأبعاد. الزاوية الموضحة على الرسم عادةً ما تكون قيمة نظرية تُقاس على مقطع عرضي محدد، مثل مستوى عمودي على اتجاه الحافة. ​​مع ذلك، أثناء القياس الفعلي، إذا اختلف اتجاه القياس أو موضع المقطع العرضي أو أداة القياس، ستختلف القيم المُقاسة.

على سبيل المثال، لـ شفرات دائرية للتقطيع الدقيقتُقاس زاوية الحافة على المقطع العرضي العمودي عند أعلى نقطة في الحافة. ​​إذا انحرف القياس بمقدار 0.5 مم، فقد تختلف الزاوية بمقدار 1° إلى 2°.

2. تأثير نصف قطر الحافة (قيمة التخميل)

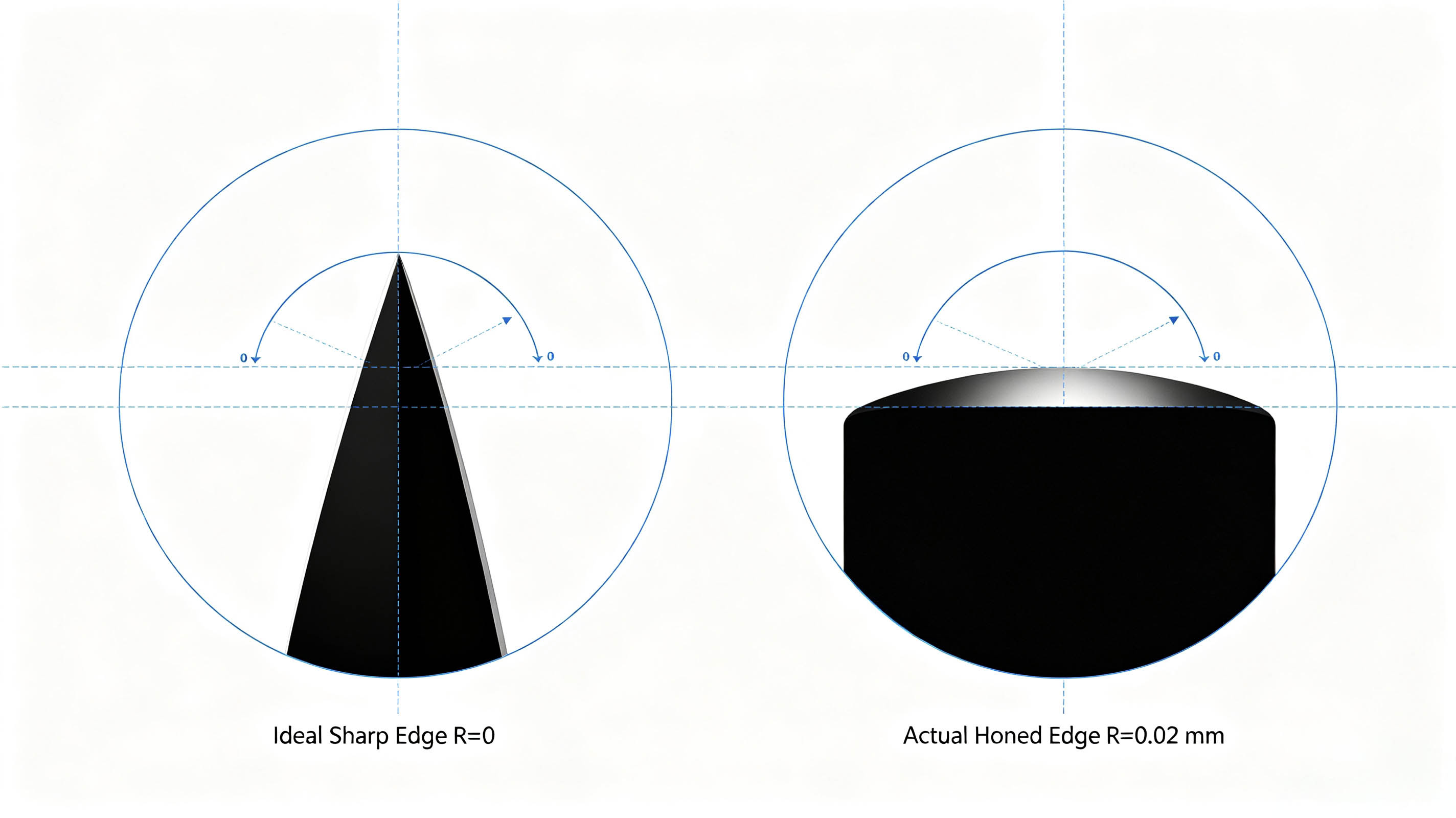

عادةً ما تفترض زاوية الحافة الموضحة في الرسم حافة حادة مثالية (R=0). في الواقع، تتمتع جميع الشفرات بنصف قطر حافة معين بعد عملية الشحذ. شفرات مصنوعة من سبائك معدنية للتقطيع عالي السرعة غالباً ما يتم تخميلها بشكل دقيق (R=0.01-0.02 مم)، وهذا التخميل يجعل "الزاوية الظاهرية" المقاسة الفعلية أكبر قليلاً من الزاوية النظرية.

3. التشوه الحراري أثناء عملية الطحن

تُولّد عملية الطحن حرارة، مما يؤدي إلى ارتفاع موضعي في درجة الحرارة وتمدد المعدن. بعد التبريد، تنكمش الشفرة، لكن مقدار الانكماش يختلف باختلاف المناطق، مما قد يُسبب تغييرات طفيفة في زاوية الحافة. شفرات ميكانيكية فائقة الرقة وهي حساسة بشكل خاص للتشوه الحراري؛ حتى مع التبريد الكافي أثناء الطحن، لا يزال من الممكن حدوث انحرافات تتراوح من 0.5 درجة إلى 1 درجة.

4. تآكل عجلة التجليخ وتكرار عملية التشكيل

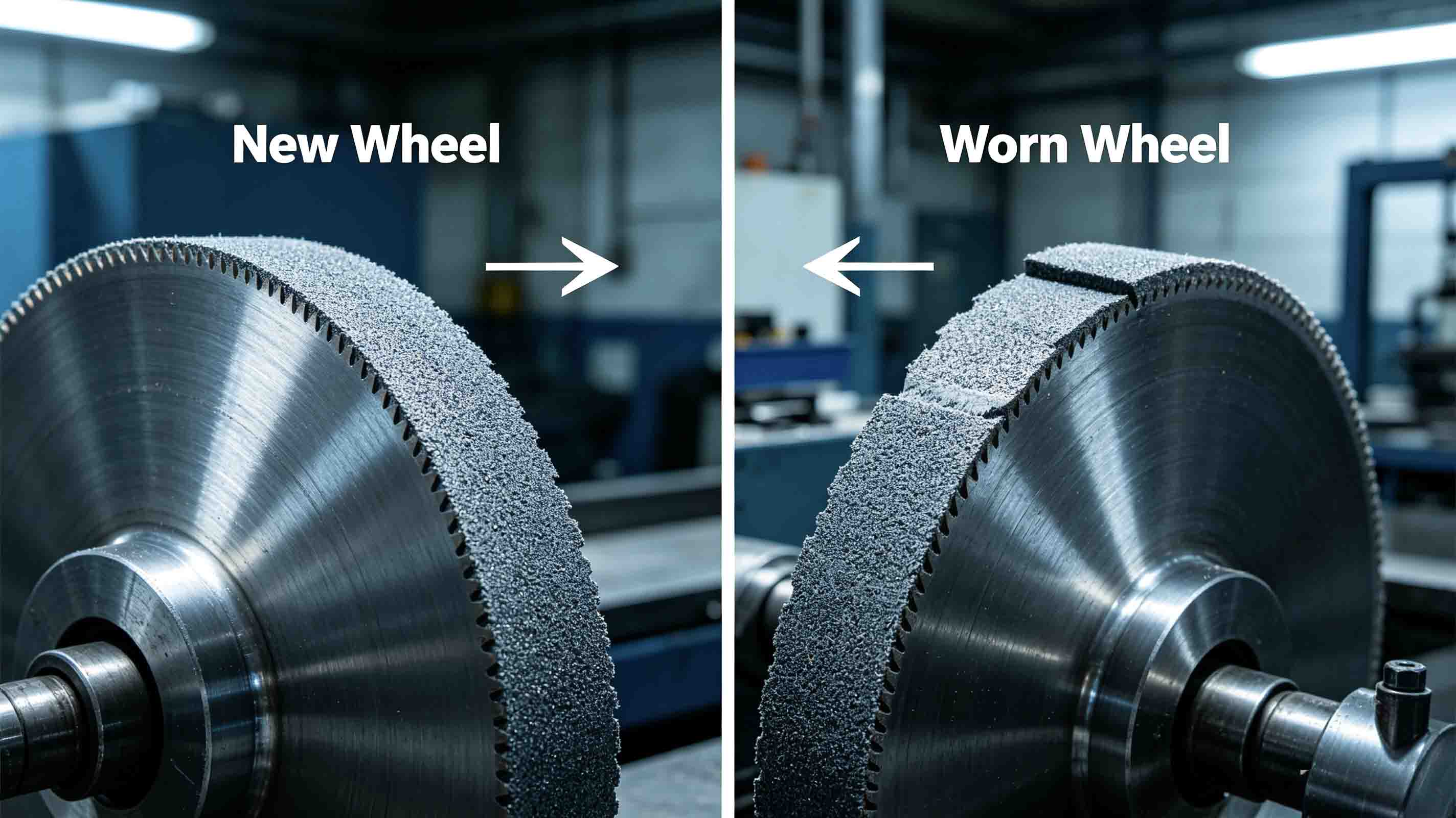

في الإنتاج على دفعات، تتآكل عجلة التجليخ تدريجياً. وإذا لم تتم صيانتها في الوقت المناسب، يتغير شكل العجلة، مما يؤدي إلى انحراف زاوية الحافة المطحونة تبعاً لذلك. شفرات دائرية مقاومة للتآكل يتطلب تقطيع شرائح الفولاذ المقاوم للصدأ اتساقًا عاليًا للغاية في الزاوية، ويمكن أن يصل الانحراف الزاوي المتراكم بسبب تآكل العجلة إلى ±1.5 درجة.

5. دقة ومعايرة أجهزة القياس

تختلف دقة ومعايرة أدوات القياس المختلفة. فعند قياس زاوية حافة نفس الشفرة باستخدام جهاز عرض أو مجهر أدوات أو مقياس ملامح، قد تتراوح الاختلافات بين 0.5° و1°. وإذا لم تتم معايرة الأدوات بانتظام، فإن هذا الانحراف يكون أكبر.

6. مواصفات الرسم غير المكتملة

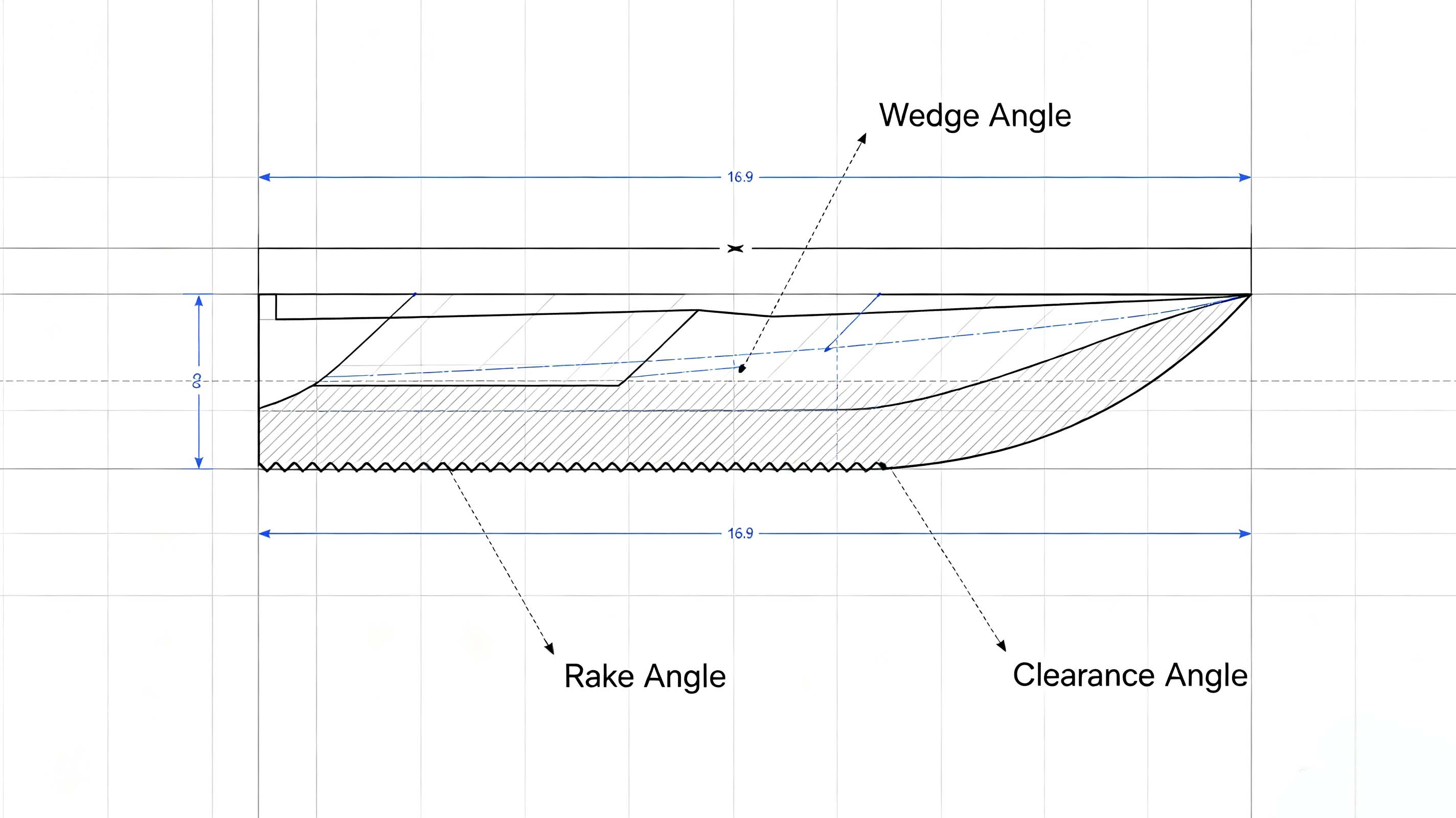

تحدد العديد من الرسومات فقط "زاوية الحافة 30 درجة" دون توضيح ما إذا كانت زاوية إسفينية أو زاوية ميل أو زاوية خلوص، كما أنها لا تحدد مقطع القياس العرضي أو نطاق التفاوت أو متطلبات نصف قطر الحافة. شفرات مخصصة عالية الصلابةإذا كانت زاوية الحافة تفتقر إلى مواصفات التفاوت، فسوف يتبع المصنع المعايير الافتراضية مثل ±2 درجة، والتي قد تنحرف بشكل كبير عن توقعات العميل.

7. كيف نتجنب انحراف الزاوية؟ — خمسة اقتراحات

1. مواصفات الرسم الكاملة

حدد بوضوح قيم زاوية الوتد، وزاوية الميل، وزاوية الخلوص؛ وأشر إلى موضع مقطع القياس؛ وحدد تفاوت الزاوية (يوصى به ±0.5 درجة)؛ واذكر متطلبات نصف قطر الحافة.

2. الاتفاق على طريقة القياس

تأكد مع الشركة المصنعة من نوع الجهاز الذي سيتم استخدامه وموضع المقطع العرضي الذي سيتم أخذ القياس عنده، مع ضمان أن يكون لدى كلا الطرفين فهم متسق لـ "الزاوية".

3. طلب ​​فحص العينة الأولى

قبل الإنتاج بكميات كبيرة، اطلب من الشركة المصنعة تقديم تقرير فحص العينة الأولى للتأكد من أن الزاوية تلبي المتطلبات قبل المضي قدماً في إنتاج الدفعات.

4. اختر شركة مصنعة لديها قدرة على الطحن باستخدام الحاسوب (CNC).

تستطيع آلات الطحن CNC التحكم بدقة في مسار عجلة الطحن، مع الحفاظ على انحراف الزاوية في حدود ±0.3 درجة.

5. ضع في اعتبارك مقدار الطحن

ل شفرات تقطيع مخصصة، يمكنك تحديد "بدل الطحن 0.1-0.2 مم" في الرسم للسماح بالطحن الدقيق النهائي وضبط الزاوية.

8. قدرة شركة مينغ باي للتكنولوجيا على التحكم في الزاوية

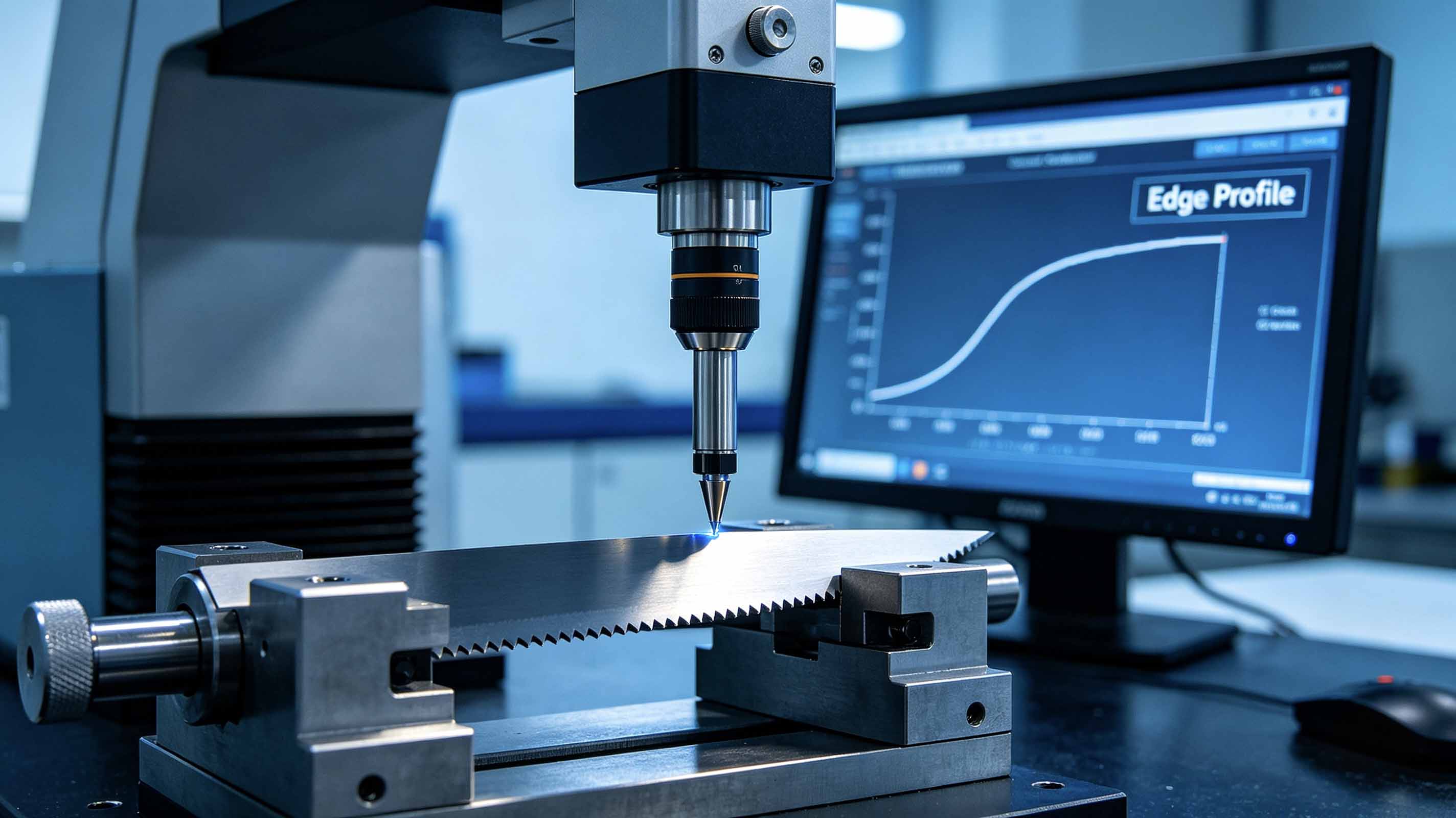

تستخدم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة ماكينات تجليخ CNC خماسية المحاور، مما يحقق دقة تحكم في زاوية الحافة تصل إلى ±0.3 درجة. يتم فحص كل شفرة ميكانيكية دقيقة باستخدام جهاز قياس الملامح قبل الشحن، ويتم تقديم تقرير فحص الزاوية. نضمن أن الانحراف بين الزاوية المحددة في الرسم والزاوية الفعلية المشغولة لا يتجاوز ±0.5 درجة (ويمكن التحكم فيه ضمن ±0.3 درجة في حالات خاصة).

خاتمة

قد ينشأ الاختلاف بين زاوية الحافة الموضحة في الرسم والنتيجة الفعلية للتصنيع من عدة عوامل: مرجع القياس، نصف قطر الحافة، التشوه الحراري، تآكل عجلة القطع، دقة الأدوات، أو عدم اكتمال مواصفات الرسم. طالما اتفق الطرفان على المواصفات والقياس والفحص، يمكن التحكم في هذا الاختلاف ضمن نطاق مقبول. تلتزم شركة مينغ باي للتكنولوجيا بالتصنيع الدقيق، لضمان تطابق الرسم والمنتج الفعلي تمامًا.
