كيفية محاذاة الشفرات الدائرية بشكل صحيح للحصول على قطع مثالية؟

في عمليات التقطيع، دقة المحاذاة لـ شفرات دائرية يؤثر ذلك بشكل مباشر على جودة حافة القطع، وعمر الشفرة، واستقرار المعدات. حتى عند استخدام مواد عالية الجودة شفرات القطع أو مخصص شفرات القطعإذا انحرف الوضع المحوري أو التداخل القطري أو التوازي بين الشفرات العلوية والسفلية، فستحدث مشاكل مثل النتوءات والغبار وحواف القطع المتموجة، أو حتى انكسار الشفرات بشكل متكرر. وتقدم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة طريقة موحدة لمحاذاة الشفرات الدائرية بناءً على سنوات من الخبرة في التشغيل الميداني.

1. الأبعاد الأساسية الثلاثة للتوافق

تتضمن عملية محاذاة الشفرات الدائرية ثلاثة معايير مستقلة ولكنها متفاعلة:

1. المحاذاة المحورية (الاتجاه الأفقي)الوضع النسبي لحافتي الشفرة العلوية والسفلية على طول المحور. من الناحية المثالية، يجب أن يتطابق مستوى حافة الشفرة العلوية مع مستوى حافة الشفرة السفلية (أو أن يكون له إزاحة محددة حسب خصائص المادة).

2. التداخل الشعاعي (الاتجاه الرأسي)عمق التداخل الرأسي بين حافتي الشفرة العلوية والسفلية. يؤدي التداخل غير الكافي إلى قطع غير كامل، بينما يؤدي التداخل المفرط إلى تسريع التآكل.

3. توازي الشفراتدرجة التوازي بين محوري الشفرتين العلوية والسفلية في المستوى الأفقي. يؤدي عدم التوازي إلى تباين فجوة الشفرتين على طول المحور.

2. التحضير: التنظيف والفحص

قبل إجراء عملية المحاذاة، أكمل الخطوات التالية:

• نظف عمود الشفرة والشفراتامسح سطح العمود، وثقب الشفرة، والأسطح الطرفية بقطعة قماش خالية من الوبر مبللة بالكحول لإزالة الزيت المقاوم للصدأ والغبار والجسيمات الدقيقة. أي مواد غريبة ستؤدي إلى أخطاء في التركيب.

· فحص حالة الشفرة: تحقق بصريًا من حافة شفرات آلة دقيقة في حالة وجود تشققات أو تآكل واضح في منطقة القطع. إذا وُجدت، يجب إعادة شحذها قبل التركيب.

· فحص انحراف العمودقم بتثبيت مؤشر قياس على الإطار بحيث يكون المجس عموديًا على القطر الخارجي للعمود. أدر العمود ببطء؛ يجب ألا يتجاوز الانحراف الشعاعي 0.005 مم. إذا تجاوز هذا الحد المسموح به، فقم بإصلاح العمود.

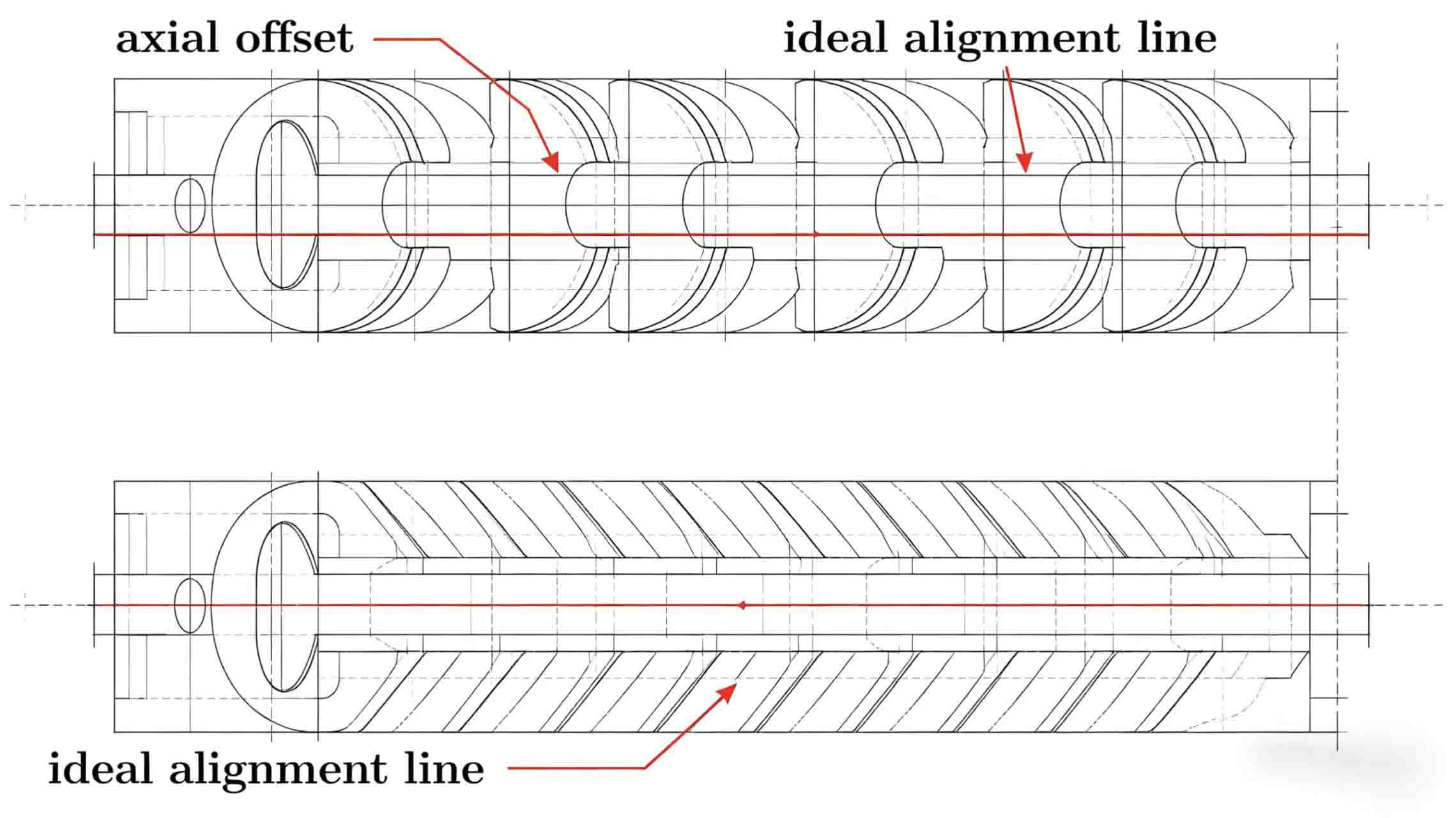

3. ضبط دقيق للمحاذاة المحورية

الهدف: إنشاء مستويات الحافة لـ شفرات دائرية علوية وسفلية تقع في نفس المستوى الرأسي (إزاحة صفرية)، أو يتم ضبط إزاحة طفيفة وفقًا لنوع المادة.

الطريقة الأولى: طريقة الحافة المستقيمة (التعديل الخشن السريع)

· اضغط بشكل عمودي على الحواف الجانبية للشفرات العلوية والسفلية باستخدام مسطرة دقيقة.

· اضبط الوضع المحوري لحامل الشفرة العلوي أو السفلي حتى تلامس الحافة المستقيمة كلا وجهي الشفرة الجانبيين دون أي فجوة.

مناسب للتطبيقات ذات متطلبات الدقة المنخفضة.

الطريقة الثانية: طريقة مقياس السماكة / طريقة الحشوات (الضبط الدقيق)

استخدم مستوى الحافة للشفرة العلوية كسطح مرجعي.

· أدخل حشوات دقيقة بين الشفرة السفلية وفاصل العمود، أو استخدم برغي الضبط الدقيق الموجود على حامل الشفرة لتحريك الشفرة.

• قِس المسافة بين حافتي الشفرتين العلوية والسفلية باستخدام مقياس السماكة. القيمة المستهدفة هي صفر (مسافة صفرية). بالنسبة للرقائق الرقيقة جدًا، يمكن ضبط إزاحة سالبة تتراوح بين 0.01 و0.03 مم (بروز طفيف للشفرة العلوية).

الطريقة الثالثة: أداة محاذاة الليزر (أعلى دقة)

· استخدم أداة محاذاة ليزرية ثنائية الشعاع مع أجهزة استشعار مثبتة على أعمدة الشفرات العلوية والسفلية، لعرض الانحراف المحوري في الوقت الحقيقي.

اضبط حتى يصبح الانحراف ≤ 0.01 مم. مناسب لآلات القطع عالية السرعة وذات العرض الواسع.

4. ضبط التداخل الشعاعي

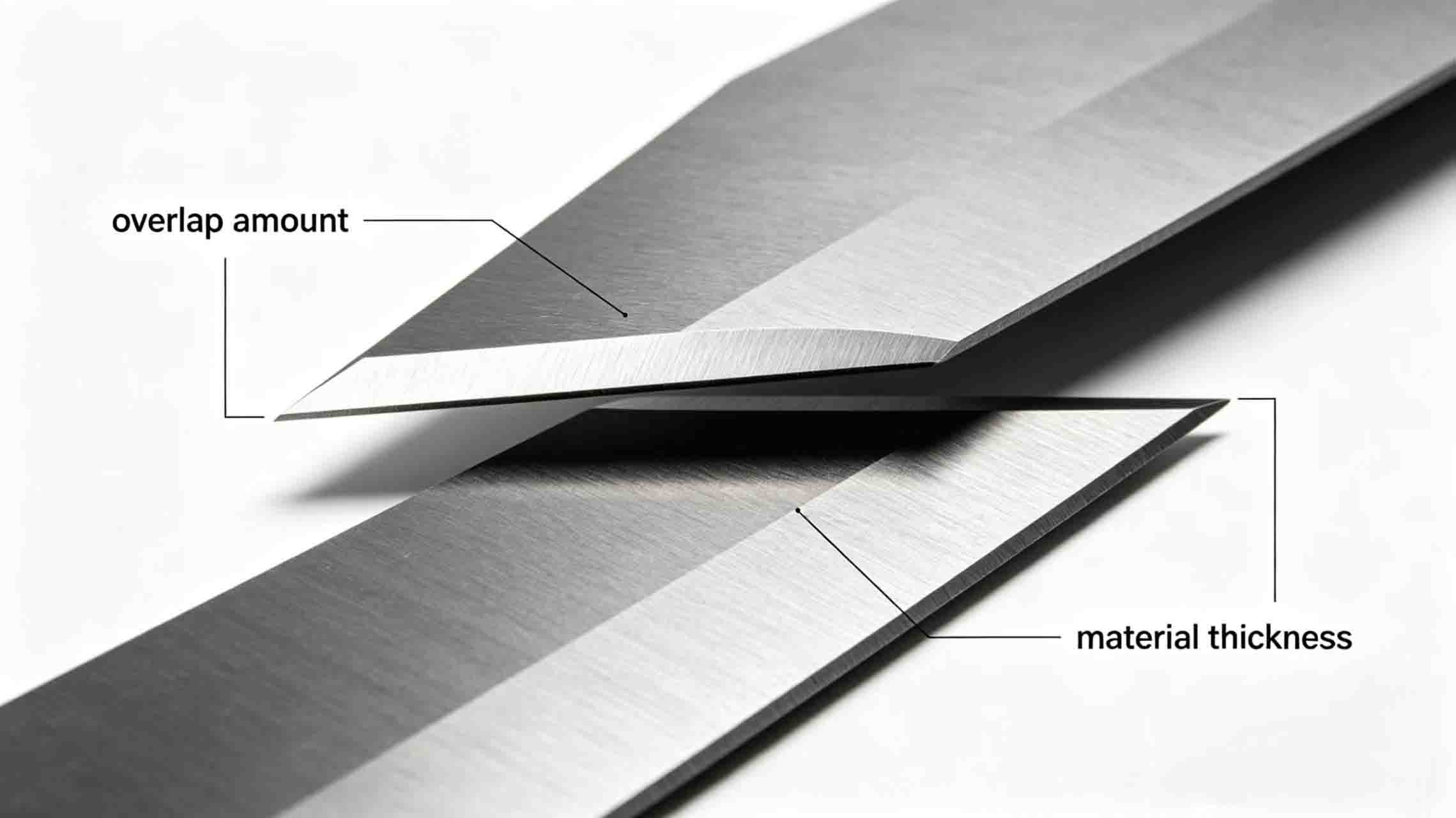

التداخل هو المسافة التي تمتد بها أدنى نقطة في حافة الشفرة العلوية أسفل أعلى نقطة في حافة الشفرة السفلية.

قاعدة عامةنسبة التداخل = سمك المادة × (30% ~ 50%)

· مواد رقيقة (<0.1 مم)استخدم تداخلًا أصغر (30٪) لتجنب تشوه الحواف بسبب الضغط المفرط.

· مواد سميكة (>1 مم)استخدم تداخلًا أكبر (50٪) لضمان القطع الكامل.

· مواد صلبة وهشة (الفولاذ السيليكوني، الألياف الزجاجية): قلل التداخل بشكل مناسب لتقليل خطر التكسر.

طريقة التعديل:

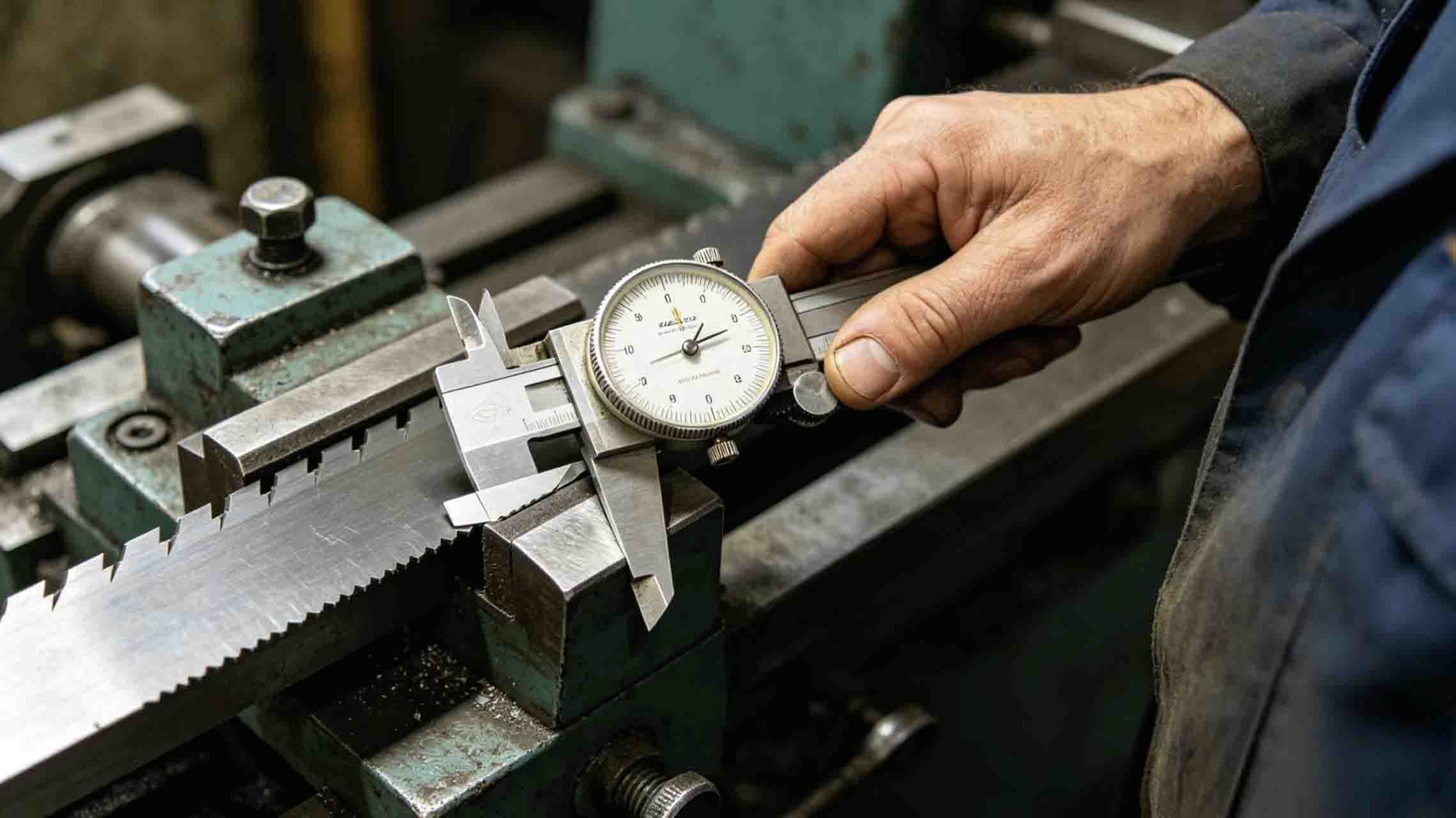

· قم بفك صامولة قفل رفع حامل الشفرة، وقم بتدوير برغي الضبط الدقيق، وقم في نفس الوقت بقياس المسافة الرأسية بين حواف الشفرة العلوية والسفلية باستخدام مقياس السماكة أو الفرجار الورني.

· ل شفرات مصنعة باستخدام تقنية CNC، ويمكن التحكم في التداخل في حدود 0.05-0.3 مم، مع تحسين القيمة الدقيقة من خلال القطع التجريبية.

5. التحقق من التوازي وتصحيحه

حتى لو كان الوضع المحوري والتداخل صحيحين، إذا لم تكن أعمدة الشفرات العلوية والسفلية متوازية، فإن فجوة الشفرة ستختلف على طول المحور.

طريقة الفحص:

· قم بقياس الفجوة بين الشفرات العلوية والسفلية عند طرفي العمود باستخدام مقياس السماكة.

• الفرق في المسافة بين الطرفين هو خطأ التوازي. الانحراف المسموح به ≤ 0.02 مم لكل متر.

طريقة التصحيح:

بالنسبة لحوامل الشفرات القابلة للتعديل، قم بتصحيح الخطأ عن طريق ضبط الحشوات أو الأكمام اللامركزية على غلاف المحمل في أحد طرفيه.

بالنسبة للأعمدة الثابتة، قم بصقل سطح قاعدة التثبيت أو استبدلها بفواصل ذات دقة أعلى.

6. التحقق والقطع التجريبي

بعد إتمام التعديلات المذكورة أعلاه، تحقق من التأثير عن طريق تجربة القطع:

1. اختبار الانطباع الثابتضع ورق الكربون وشريط الورق الأبيض بين الشفرتين العلوية والسفلية. أدر عمود الشفرة يدويًا دورة كاملة ولاحظ ما إذا كان النقش متصلًا ومتساوي العرض.

2. قطع تجريبي ديناميكيقم بشق جزء من المادة بسرعة عادية وافحص حافة القطع:

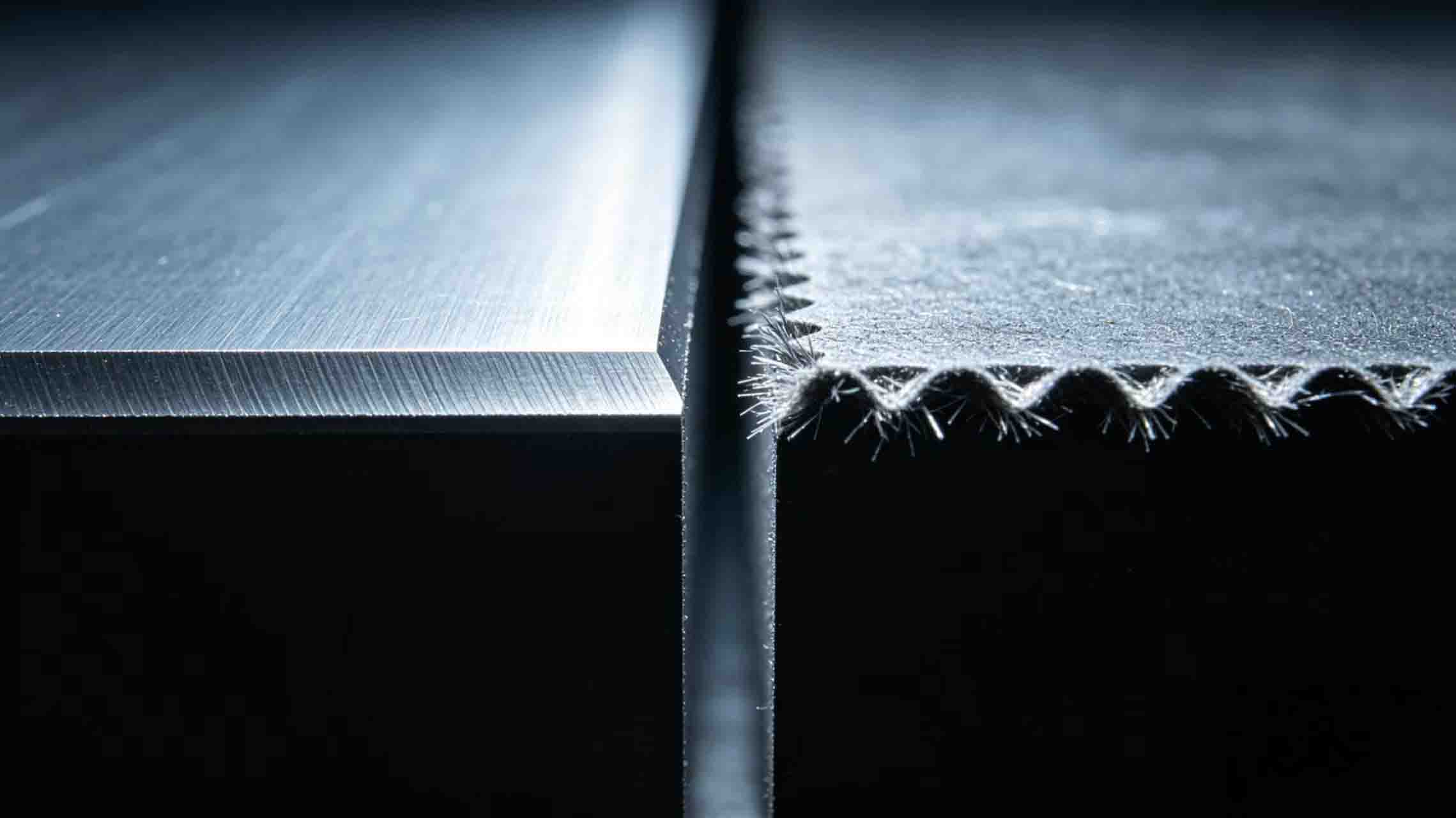

• سطح أملس وخالٍ من النتوءات ← محاذاة جيدة

• نتوءات على جانب واحد ← إزاحة محورية

• نتوءات في جميع الأنحاء ذات حواف بيضاء ← تداخل غير كافٍ أو شفرة غير حادة

· حافة متموجة ← ضعف التوازي أو انحراف مفرط للشفرة

3. الاحتفاظ بالعينةاحتفظ بعينة القطع التجريبية كمرجع لإجراء التعديلات المستقبلية.

7. الدعم الفني الاحترافي من شركة مينغ باي للتكنولوجيا

لا تقتصر شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة على توفير منتجات عالية الدقة فحسب شفرات مخصصة، وشفرات دائرية، وشفرات تقطيع، ولكنها تقدم أيضًا للعملاء:

· خدمات التدريب على محاذاة الشفرات في الموقع

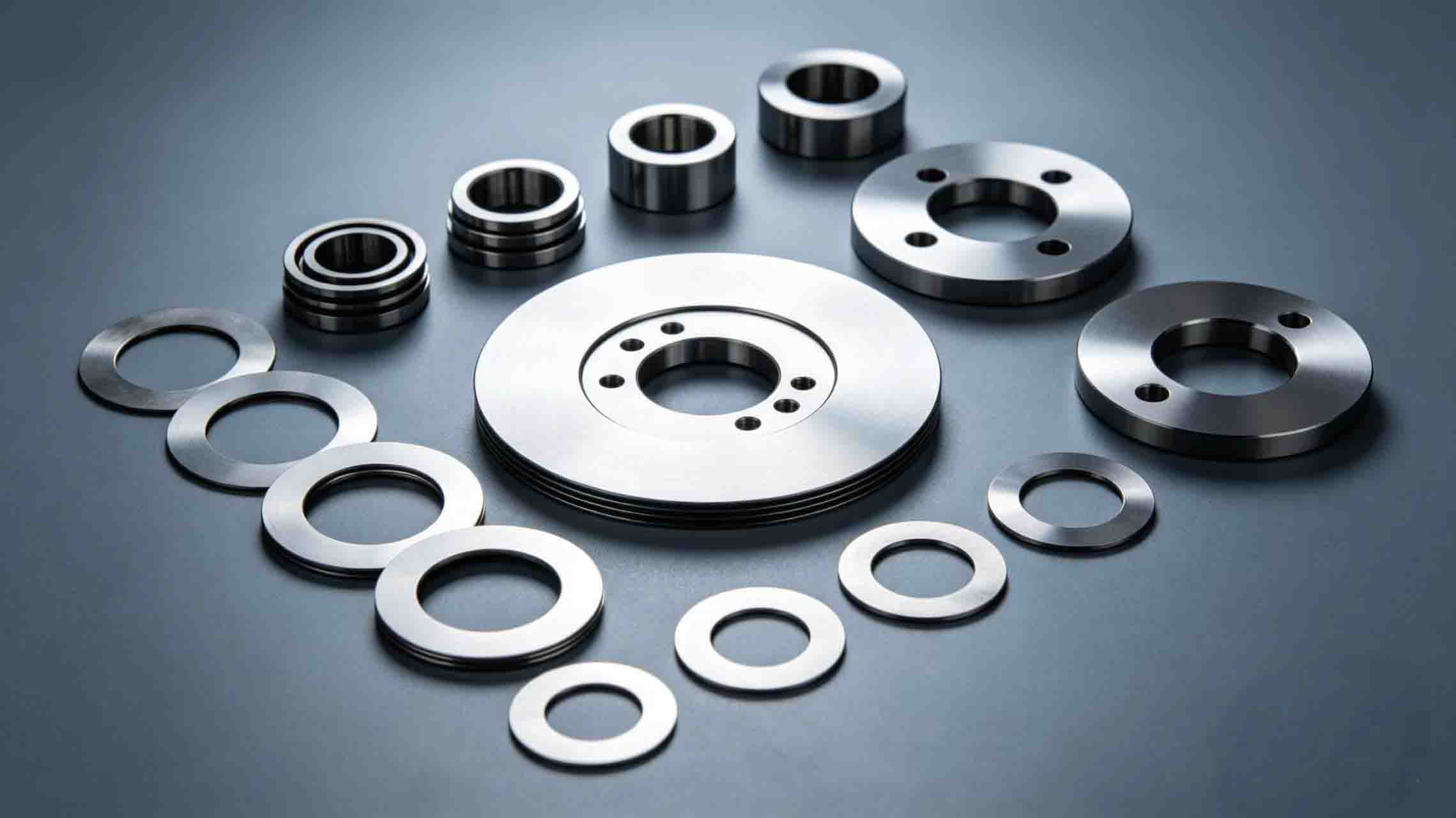

· مجموعات فواصل وحشوات دقيقة

· تقارير فحص انحراف الشفرة (مع كل شفرة يتم شحنها)

• إرشادات فيديو عن بعد لإجراء التعديلات

خاتمة

إنّ محاذاة الشفرات الدائرية بشكل صحيح ليست عملية معقدة، ولكنها تتطلب الصبر والأدوات المناسبة وفهم المعايير الأساسية الثلاثة. إنّ دمج المحاذاة في الإجراءات القياسية لكل عملية تغيير شفرة يمكن أن يُحسّن جودة القطع بشكل ملحوظ، ويُطيل عمر الشفرة، ويُقلّل من معدلات تعطل المعدات. إذا كانت لديكم أي استفسارات أخرى حول محاذاة الشفرات، يُرجى التواصل مع الفريق الفني لشركة مينغ باي للتكنولوجيا.
