لماذا تهتز شفرات آلة القطع الخاصة بك وكيف يمكنك تثبيتها؟

في خطوط إنتاج القطع، يحدث اهتزاز غير طبيعي لـ شفرات القطع أو شفرات دائرية تُعدّ إشارةً خطيرة. فالاهتزاز لا يترك علاماتٍ متموجةً ونتوءاتٍ على حافة المادة فحسب، بل يُسرّع أيضًا من تآكل الشفرة، ويُتلف محامل عمود الشفرة، وقد يتسبب في حوادث تشقق الشفرة. يعتقد العديد من المشغلين خطأً أن المعدات قديمة، ولكن في الواقع، فإن معظم اهتزازات شفرات القطع ينشأ هذا الاهتزاز من عدة أسباب يمكن تحديدها بسرعة. شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة، استناداً إلى خبرتها الميدانية، تساعدك على تشخيص الأسباب الجذرية للاهتزاز وتوفر طرقاً عملية لتثبيت شفراتك.

1. الأسباب الشائعة لاهتزاز شفرة آلة القطع

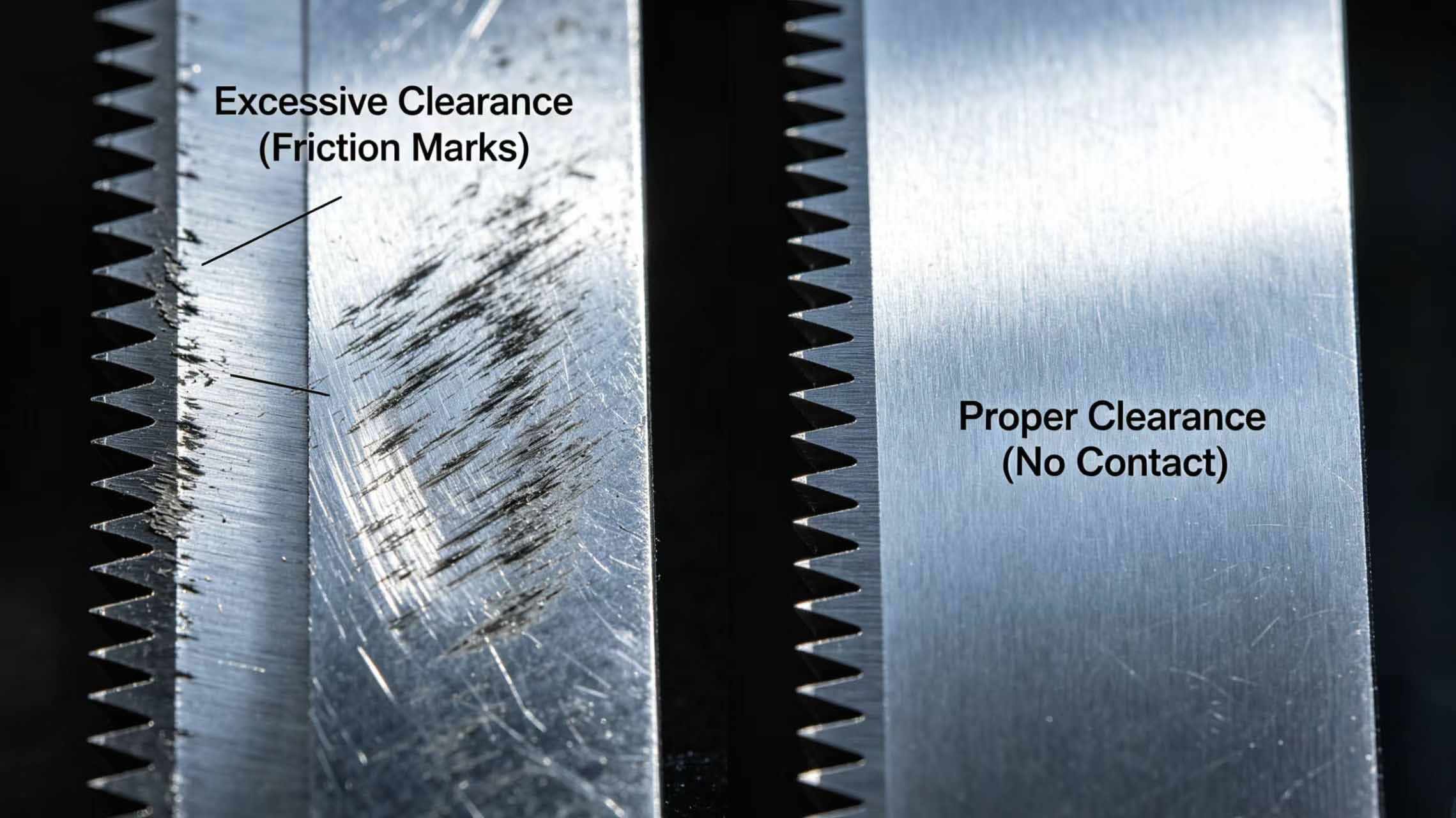

1. ضبط غير صحيح لفجوة الشفرة أو التداخل

الفجوة الصغيرة جدًا: تحتك الشفرات العلوية والسفلية ببعضها البعض وتضغط عليها، مما يؤدي إلى حدوث تأثير دوري.

· فجوة كبيرة جدًا: يتم تمديد المادة في منطقة القطع ثم يتم إطلاقها فجأة، مما يتسبب في تذبذب الشفرة الجانبي.

• التداخل المفرط: تقطع الشفرات بعمق شديد، مما يؤدي إلى زيادة مقاومة القطع، مما يجبر الشفرة على الانحراف جانبياً.

2. انحراف مفرط للشفرة أو عمود الشفرة

• ضعف التمركز بين التجويف والقطر الخارجي لـ شفرات دائرية (>0.01 مم) يُحدث تأثيرًا شعاعيًا لكل دورة.

• يؤدي انحناء عمود الشفرة أو تآكل محامل المغزل إلى حدوث انحراف محوري مفرط بعد تركيب الشفرة.

· لم يتم ربط صواميل تثبيت الشفرة بشكل صحيح، مما يسمح للشفرة بالتحرك بشكل طفيف على العمود.

3. شكل غير متماثل للشفرة أو تآكل غير متساوٍ

يؤدي التآكل الموضعي أو التشققات على الحافة إلى قوى غير متوازنة أثناء الدوران.

• يؤدي الطحن غير المتماثل لزوايا الخلوص على جانبي الشفرة إلى تحميل أحادي الجانب.

4. عدم كفاية صلابة الهيكل للمعدات

· حامل الشفرة بارز بشكل مفرط، ويفتقر إلى الدعم.

تتسبب آليات القفل غير المحكمة في حدوث اهتزاز عالي التردد تحت تأثير قوى القطع.

5. تغييرات في المواد أو ظروف التشغيل

• تؤدي التقلبات الكبيرة في السماكة أو الصلابة العالية عند وصلات المواد إلى تأثير فوري على الشفرة.

• يؤدي عدم كفاية التشحيم أو انسداد فوهات سائل القطع إلى حرارة الاحتكاك والتشوه الحراري للشفرة.

2. كيف يتم تشخيص مصدر الاهتزاز؟

بعد إيقاف الجهاز، تحقق بالترتيب التالي:

1. اختبار الصوت بدون حمل: قم بإزالة المادة وتشغيل الشفرات بدون حمل. إذا استمر الاهتزاز، فالمشكلة في الشفرة أو العمود؛ أما إذا كان الصوت هادئًا، فالمشكلة في الفجوة أو المادة.

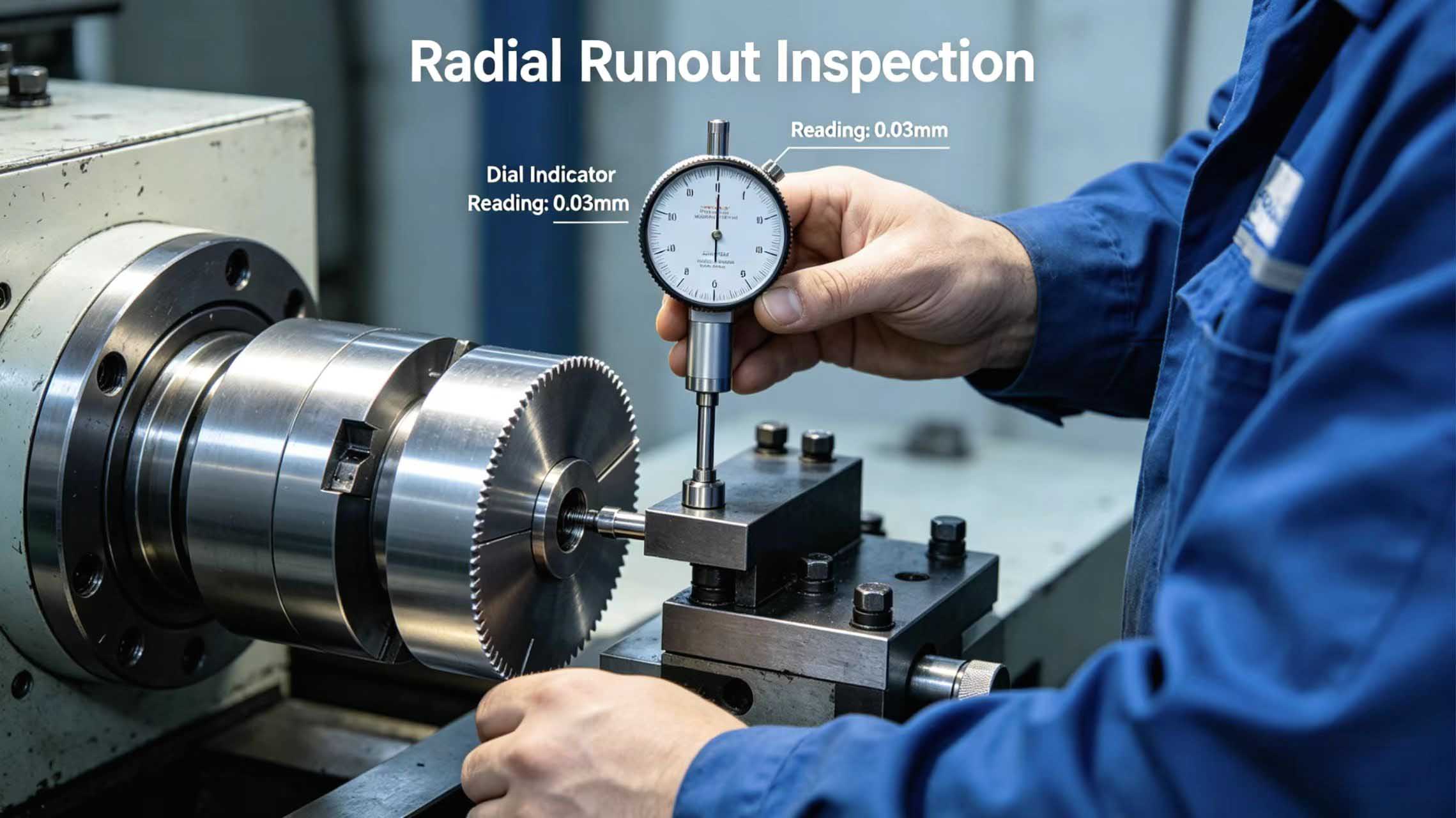

2. قياس مؤشر القرص: قياس الانحراف الشعاعي والانحراف المحوري للقطر الخارجي للشفرة. شفرات آلة دقيقة يتطلب انحرافًا شعاعيًا ≤ 0.005 مم وانحرافًا محوريًا ≤ 0.008 مم.

3. اختبار العلامات: ضع حبر العلامات على حافتي النصل العلوية والسفلية، واضغط على ورقة بيضاء، ولاحظ ما إذا كانت العلامة منتظمة ومتصلة. تشير العلامة المتقطعة إلى وجود فجوة غير متساوية.

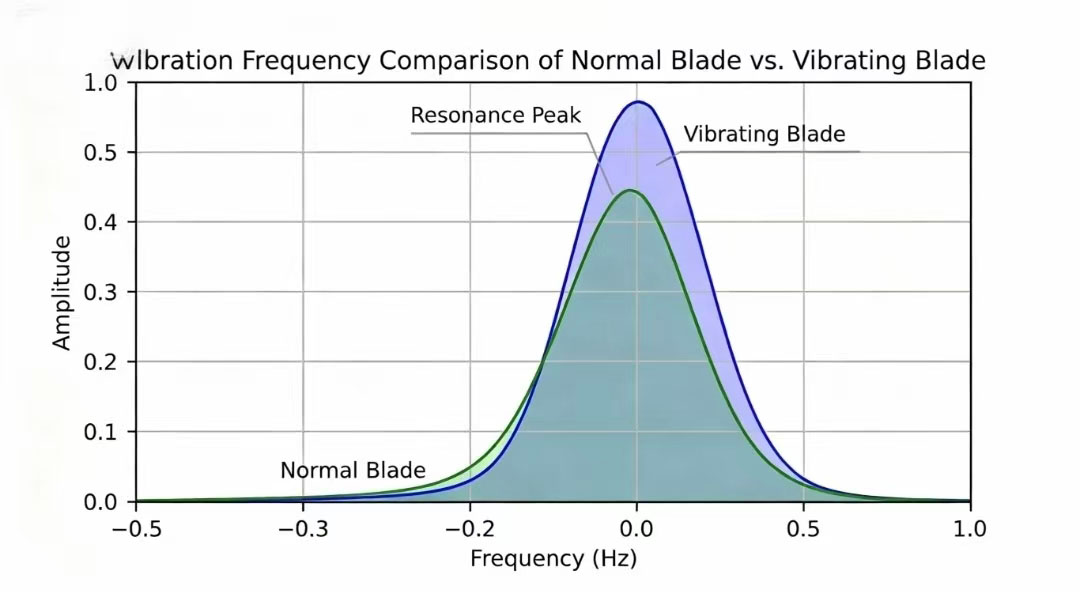

4. تحليل التردد: مطابقة تردد الاهتزاز لتردد دوران عمود الشفرة → شفرة أو عمود غير مركزي؛ التردد مضاعف صحيح لتردد الدوران → حواف متشققة متعددة.

3. خمسة إجراءات لتثبيت شفرات آلة القطع

1. أعد ضبط فجوة الشفرة والتداخل

استخدم مقياس السماكة أو أداة محاذاة الليزر لضبط الفجوة بنسبة 5% إلى 10% من سمك المادة. ابدأ من الحد الأدنى وزدها تدريجياً حتى يصبح السطح خالياً من النتوءات والاهتزازات.

• تحكم في التداخل بنسبة 30% إلى 50% من سُمك المادة. استخدم الحد الأدنى للمواد الرقيقة، والحد الأعلى للمواد السميكة.

2. تأكد من دقة الشفرة وعمود الشفرة

قبل تركيب الشفرات المخصصة، تحقق من انحراف العمود باستخدام مؤشر قياس. إذا كان خارج نطاق التفاوت المسموح به، فاستبدل محامل المغزل أو قم بصقل المحور.

· اختر شفرات دائرية عالية التمركز من شركة مينغ باي للتكنولوجيا (يضمن التقرير الصادر التمركز ≤ 0.003 مم).

استخدم مفتاح عزم الدوران لربط صواميل الشفرة بتسلسل متقاطع؛ راجع دليل الشفرة لمعرفة قيم عزم الدوران الموصى بها.

3. تحسين تصميم هندسة الشفرة

في الظروف المعرضة للاهتزاز، قلل زاوية الخلوص لـ شفرات تقطيع مخصصة بمقدار 2-3 درجات لزيادة دعم الحافة.

·استخدم تصميمات ذات خطوة أسنان غير متساوية أو تصميمات حافة حلزونية (لنماذج آلات محددة) لكسر ترددات الرنين.

4. تعزيز صلابة المعدات

• تقصير طول بروز حامل الشفرة وإضافة دعامات مساعدة.

· افحص جميع مسامير القفل واستبدل حلقات منع الاهتزاز القديمة.

5. تثبيت ظروف التشغيل والتشحيم

• تأكد من أن تذبذب سمك المواد الواردة لا يتجاوز ±5%. في حال تعذر التحكم في ذلك، اختر شفرات مصنعة باستخدام تقنية CNC مزودة بأخاديد لامتصاص الاهتزازات.

• حافظ على كمية كافية من سائل التبريد ووجه الفوهات نحو منطقة دخول القطع لإزالة الحرارة وشطف الرقائق.

4. حلول مينغ باي للتكنولوجيا لشفرات مقاومة الاهتزاز

قامت شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة بتطوير سلسلة مخصصة مضادة للاهتزاز لخطوط القطع الحساسة للاهتزاز:

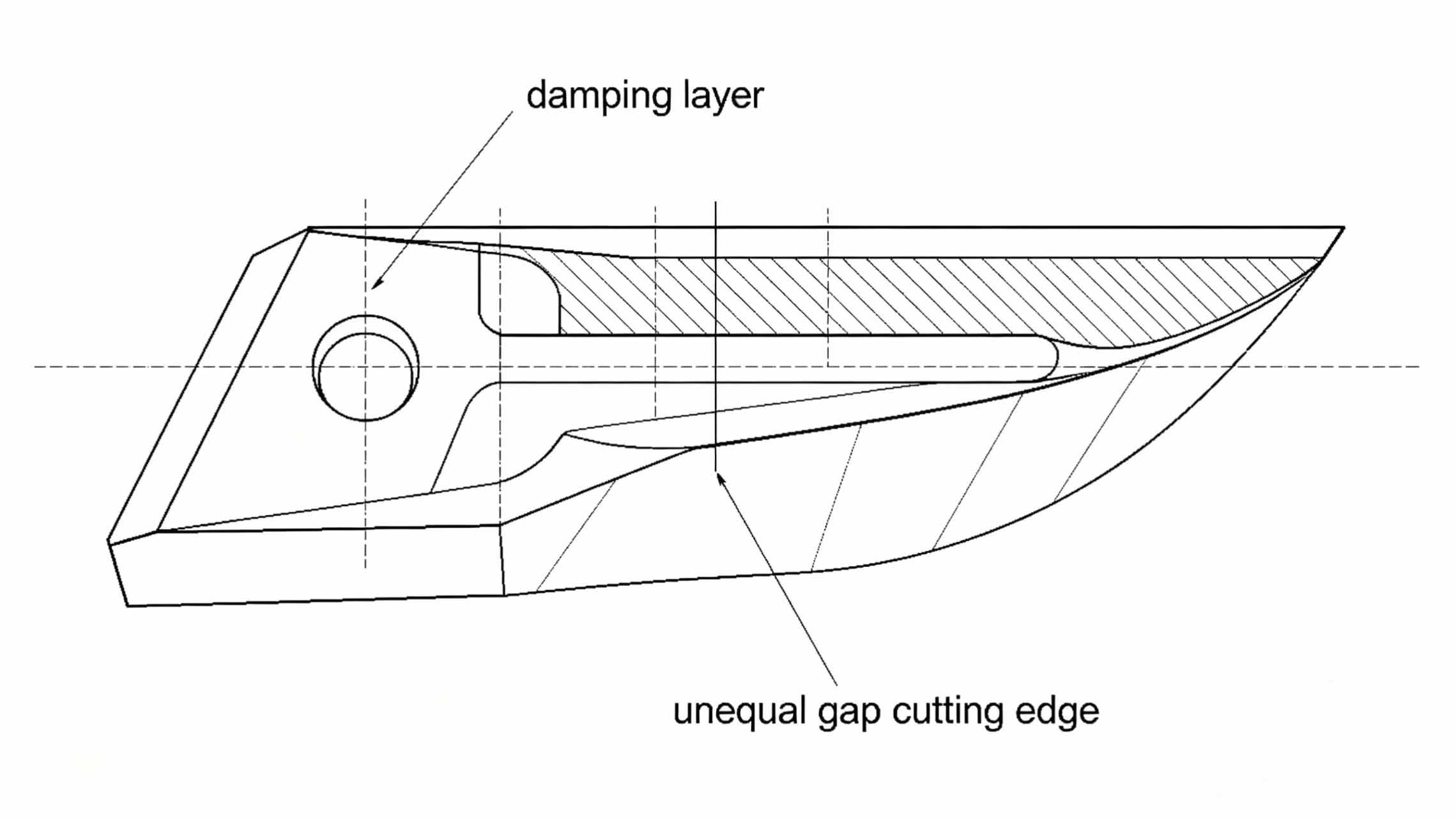

• حافة خلوص غير متساوية: اختلاف طفيف في ارتفاع الحافة على طول المحيط لكسر قفل طور الرنين.

· شفرة مركبة ذات طبقة تخميد: مادة تخميد بوليمرية مدمجة داخل جسم الشفرة لامتصاص الاهتزازات عالية التردد.

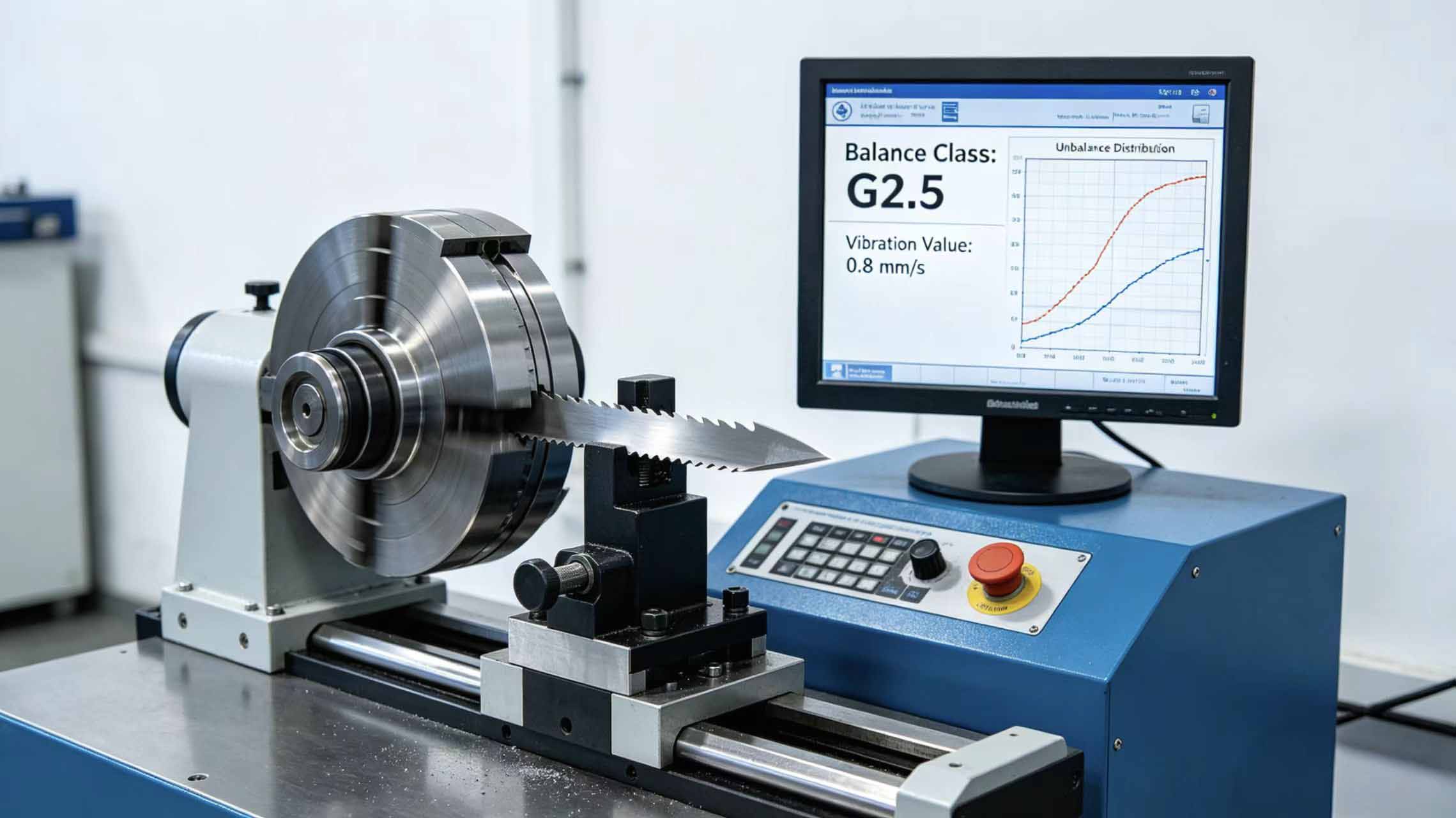

· شفرات متوازنة: تخضع كل شفرة من شفرات آلة التقطيع لعملية موازنة ديناميكية من الدرجة G2.5 قبل الشحن للتخلص من القوى غير المتوازنة الكامنة.

كما نقدم خدمات اختبار الاهتزاز في الموقع، باستخدام أجهزة قياس الاهتزاز المحمولة لالتقاط أطياف التردد، وتحديد مصادر الاهتزاز بدقة، وإصدار تقارير التحسين.

5. دراسة حالة

تعرض مصنع لتقطيع أقطاب البطاريات لاهتزازات شديدة شفرات دائرية عندما تجاوزت السرعة 80 مترًا/دقيقة، نتجت حواف قطع مسننة. وجد فريق مينغ باي، خلال فحص ميداني، أن انحراف محور الشفرة الشعاعي يبلغ 0.03 مم (المعيار 0.005 مم)، وأن فجوة الشفرة مضبوطة على 3% فقط من سُمك المادة. بعد التوصية بصقل المحور وضبط الفجوة إلى 8%، اختفى الاهتزاز، وزادت السرعة إلى 120 مترًا/دقيقة، وتضاعف عمر الشفرة.

خاتمة

لا يُعد اهتزاز شفرة آلة القطع أمرًا "طبيعيًا" أبدًا. فمن ضبط الفجوة ودقة الشفرة إلى صلابة المعدات، يمكن أن يكون كل جزء مصدرًا للاهتزاز. لا تقتصر شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة على توفير منتجات عالية الجودة فحسب. شفرات دائرية, شفرات القطع، و شفرات مخصصةكما نقدم خدمات تشخيص الأعطال في الموقع. تواصل معنا لاستعادة التشغيل السلس والهادئ لخط التقطيع الخاص بك.
