تأثير هندسة شفرة القطع على تحويل الورق والأفلام

في مجال التقطيع الدقيق للمواد المرنة كالورق والأغشية ورقائق الألومنيوم، غالبًا ما تحدد هندسة الشفرة نجاح عملية التحويل أو فشلها. فاختلاف بسيط ظاهريًا في الزاوية قد يحوّل حافة القطع الناعمة والنظيفة إلى حافة مليئة بالنتوءات. كما أن اختيار تصميم غير مناسب للحافة قد يتسبب في توقف خط إنتاج عالي السرعة بسبب تراكم الغبار. بصفتنا شركة تصنيع محترفة لـ شفرات القطع, شفرات دائريةوأنواع مختلفة من شفرات مخصصةأجرت شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة بحثًا معمقًا في الآليات التي تؤثر بها هندسة الشفرة على جودة تقطيع الورق والمواد الفيلمية، وقامت بتطوير إطار عمل علمي للتحسين.

1. لماذا يعتبر تقطيع الورق والفيلم حساسًا جدًا لهندسة الشفرة؟

على عكس قطع المعادن، تتميز المواد المرنة كالورق والأغشية والرقائق المعدنية بخصائص مثل انخفاض الصلابة، وارتفاع الليونة، والحساسية للحرارة. ولا يكون نمط فشلها أثناء القطع هو "الكسر القصي"، بل "التمزق الشدّي" أو "الانصهار الحراري". لذا، يجب أن تتطابق هندسة الشفرة بدقة مع الخصائص الفيزيائية لهذه المواد للحصول على قطع نظيف ودقيق.

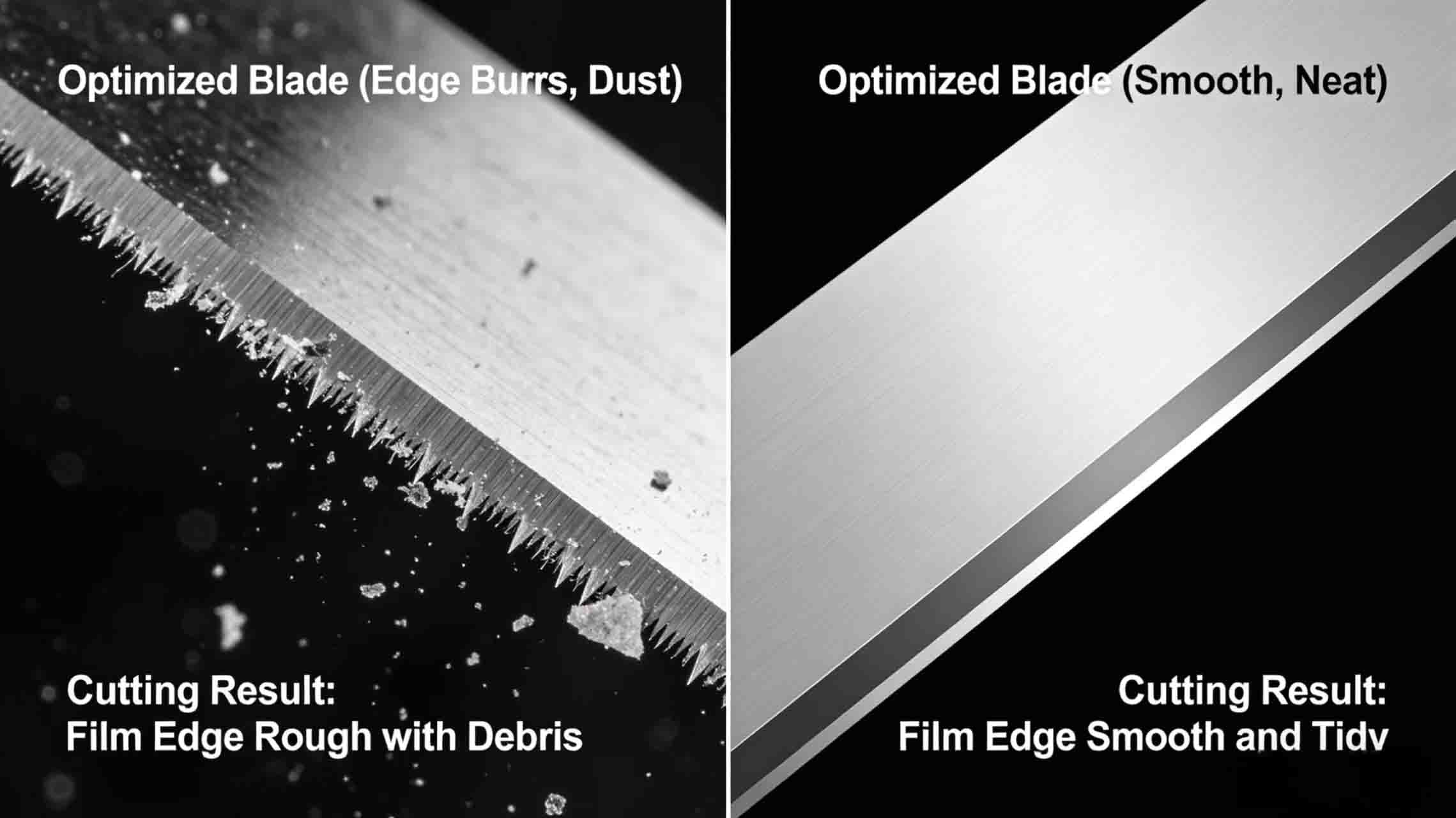

عندما يكون شكل الشفرة غير مناسب، تشمل المشكلات الشائعة ما يلي:

• نتوءات أو غبار على الحواف (غبار الورق، بقايا الأفلام)

· حواف مقطوعة مجعدة أو متموجة

• تمدد المادة وتشوهها مما يؤدي إلى عرض غير منتظم

• ذوبان الحواف أو التصاقها بسبب تراكم الحرارة

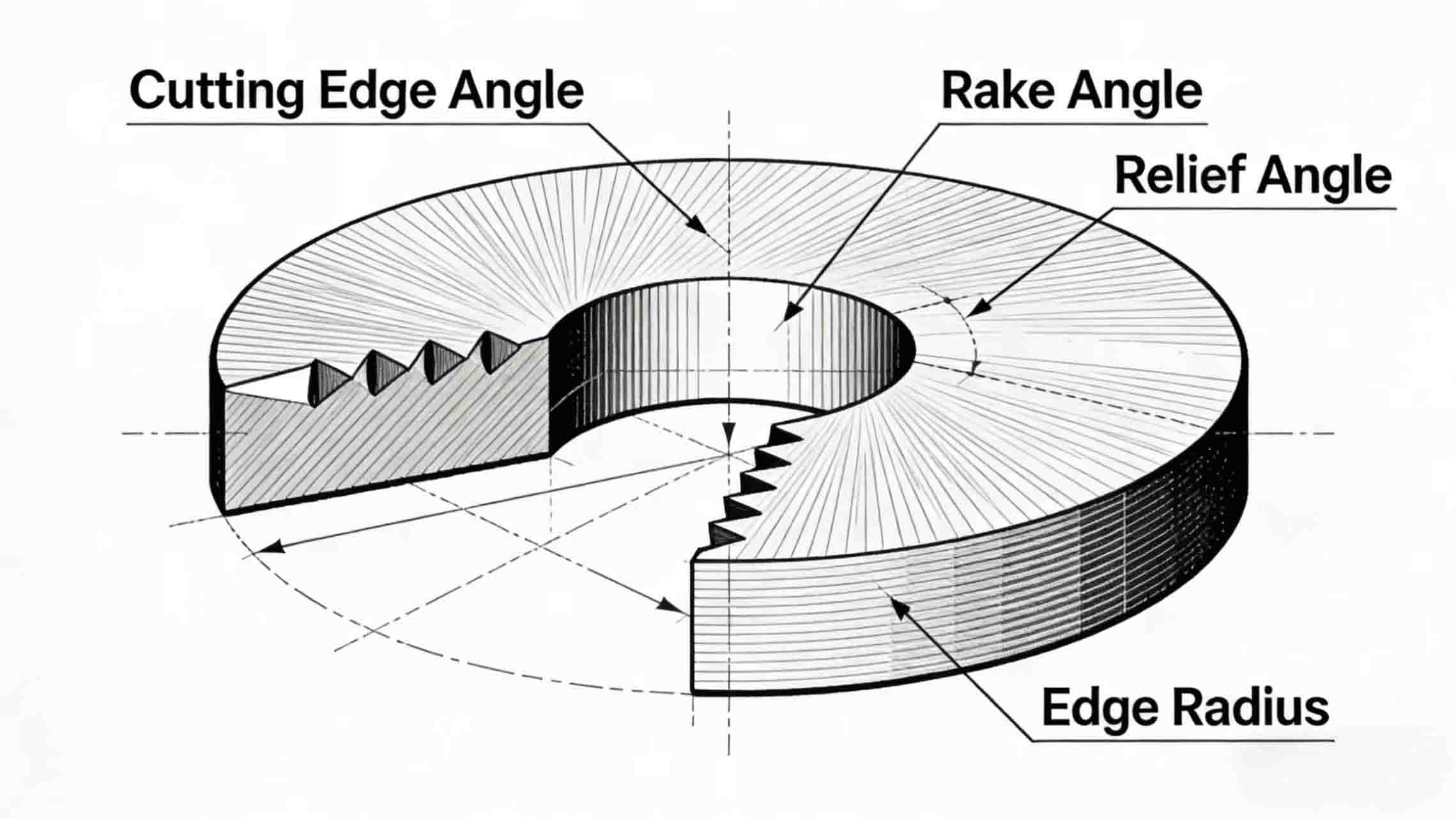

2. المعايير الهندسية الرئيسية وتأثيراتها

1. زاوية الحافة

تُعد زاوية الحافة العامل الأساسي المؤثر على جودة القطع. بالنسبة للورق والأفلام، تُختار زاوية الحافة عادةً بين 15° و 30°.

· زاوية صغيرة (15°-20°): الحافة حادة ذات مقاومة قطع منخفضة، مما يجعلها مناسبة للمواد الرقيقة للغاية مثل أغشية المكثفات ورقائق الألومنيوم. مع ذلك، فإن الزاوية الصغيرة جدًا تقلل من قوة الحافة، مما يجعلها عرضة للتشقق أثناء القطع بسرعات عالية أو عند استخدام مواد تحتوي على شوائب.

· زاوية كبيرة (25°-35°): الحافة أكثر متانة، ومناسبة للورق السميك أو المواد المركبة المملوءة. مع ذلك، فإن الزاوية الكبيرة جدًا تزيد من مقاومة القطع، مما قد يتسبب بسهولة في حدوث انبعاجات أو نتوءات على حافة المادة.

ل شفرات آلة دقيقة، يمكن لشركة مينغ باي للتكنولوجيا أن توصي بزاوية الحافة المثلى بناءً على سمك المادة والسرعة، والتحكم فيها بدقة أثناء عملية الشحذ.

2. زاوية الميل وزاوية الخلوص

تؤثر زاوية القطع على اتجاه تدفق الرقائق (أو الزوائد)، بينما تحدد زاوية الخلوص مساحة التلامس بين الشفرة والمادة.

زاوية الميل: تسمح زاوية القطع الموجبة (من +5° إلى +15°) بتفريغ الرقائق بسلاسة، مما يقلل الاحتكاك، وهي مناسبة لمعظم الأغشية والأوراق. أما زاوية القطع الصفرية أو السالبة فتُستخدم للمواد الرقيقة للغاية أو سهلة التمدد لتوفير دعم أفضل.

زاوية الخلوص: زاوية الخلوص الصغيرة جدًا تزيد الاحتكاك بين الشفرة والمادة، مما يُولّد حرارة وغبارًا. أما زاوية الخلوص الكبيرة جدًا فتُضعف دعم الحافة، مما يُسبب اهتزازًا بسهولة. عادةً ما يتم ضبط زاوية الخلوص بين 5° و12°.

3. نصف قطر الحافة

يُعد نصف قطر الحافة المؤشر الأساسي الذي يميز بين "الحادة" و"الباطنة". بالنسبة لتقطيع الورق والأفلام، يجب التحكم بدقة في نصف قطر الحافة بناءً على خصائص المادة.

· حدة فائقة (R ≤ 5 ميكرومتر): مناسبة للتطبيقات التي تتطلب سطحًا خاليًا من النتوءات والغبار، مثل أغشية البولي إيثيلين تيريفثالات (PET) وأغشية البولي إيميد ورقائق الألومنيوم. مع ذلك، تتميز الحواف الحادة للغاية بعمر افتراضي أقصر نسبيًا، وتحتاج إلى طلاءات عالية الجودة.

· مُخَمَّل دقيقًا (R ≈ 10-20 ميكرومتر): مناسبة لورق الكرافت، والملصقات ذاتية اللصق، والأغشية المركبة. تضمن عملية التخميل الدقيق جودة القطع مع إطالة عمر الشفرة بشكل ملحوظ.

استخدام شفرة مصنعة باستخدام الحاسوب بفضل التكنولوجيا، تستطيع شركة مينغ باي للتكنولوجيا التحكم في نصف قطر الحافة ضمن هامش خطأ يبلغ ±1 ميكرومتر، مما يلبي المتطلبات الصارمة لمختلف المواد.

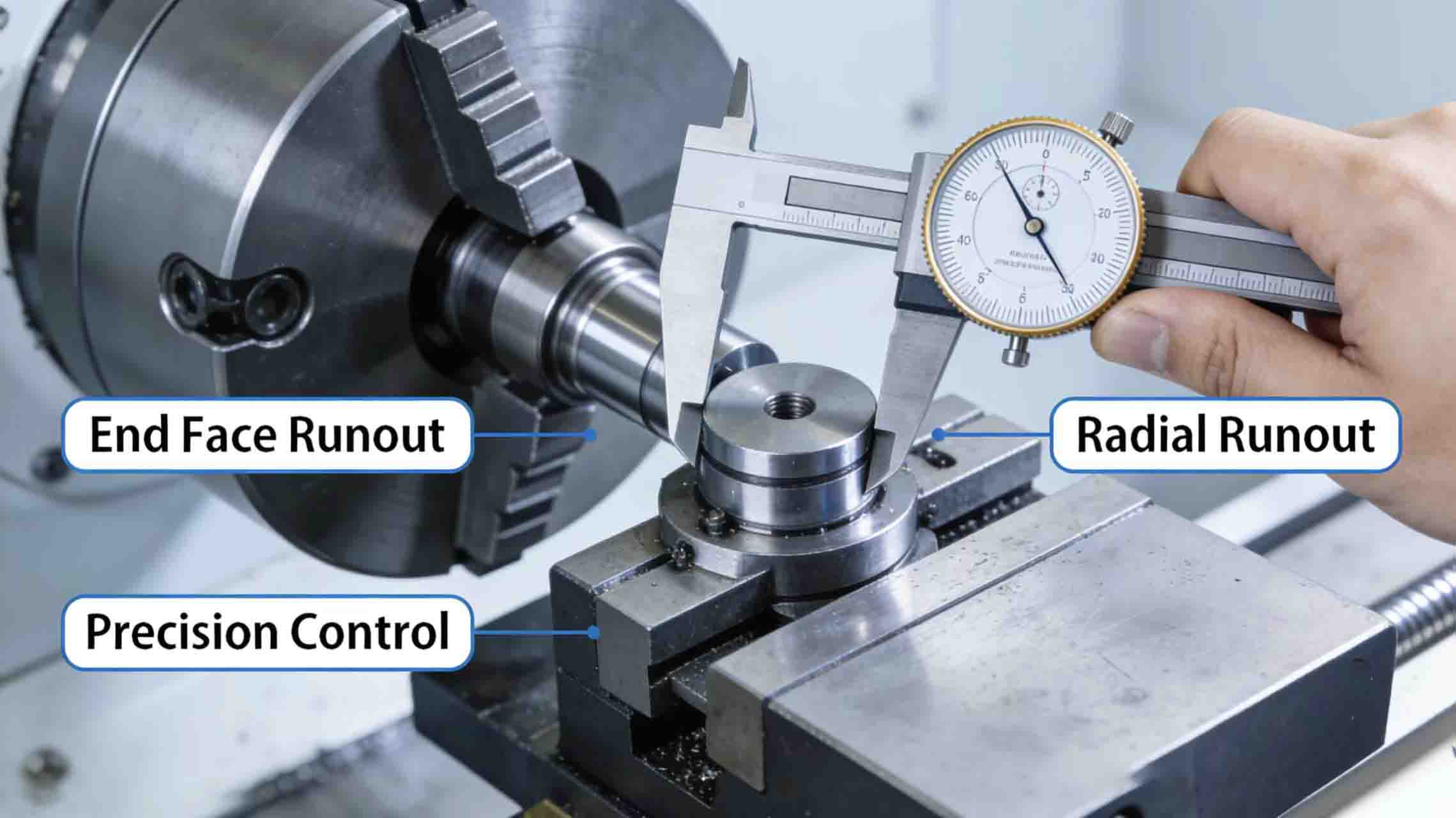

4. استواء الشفرة وتمركزها

بالنسبة للقطع الدوراني (مثل القطع بشفرة دائرية)، فإن استواء الشفرة وتمركزها يؤثران بشكل مباشر على استقرار القطع.

• عدم كفاية التسطيح: يؤدي الانحراف المحوري أثناء دوران الشفرة إلى حواف قطع متموجة وتقلبات في العرض.

• التسامح المفرط مع التمركز: يؤدي الانحراف الشعاعي إلى تغير دوري في فجوة الشفرة، مما يؤدي إلى ظهور نتوءات وغبار موضعي.

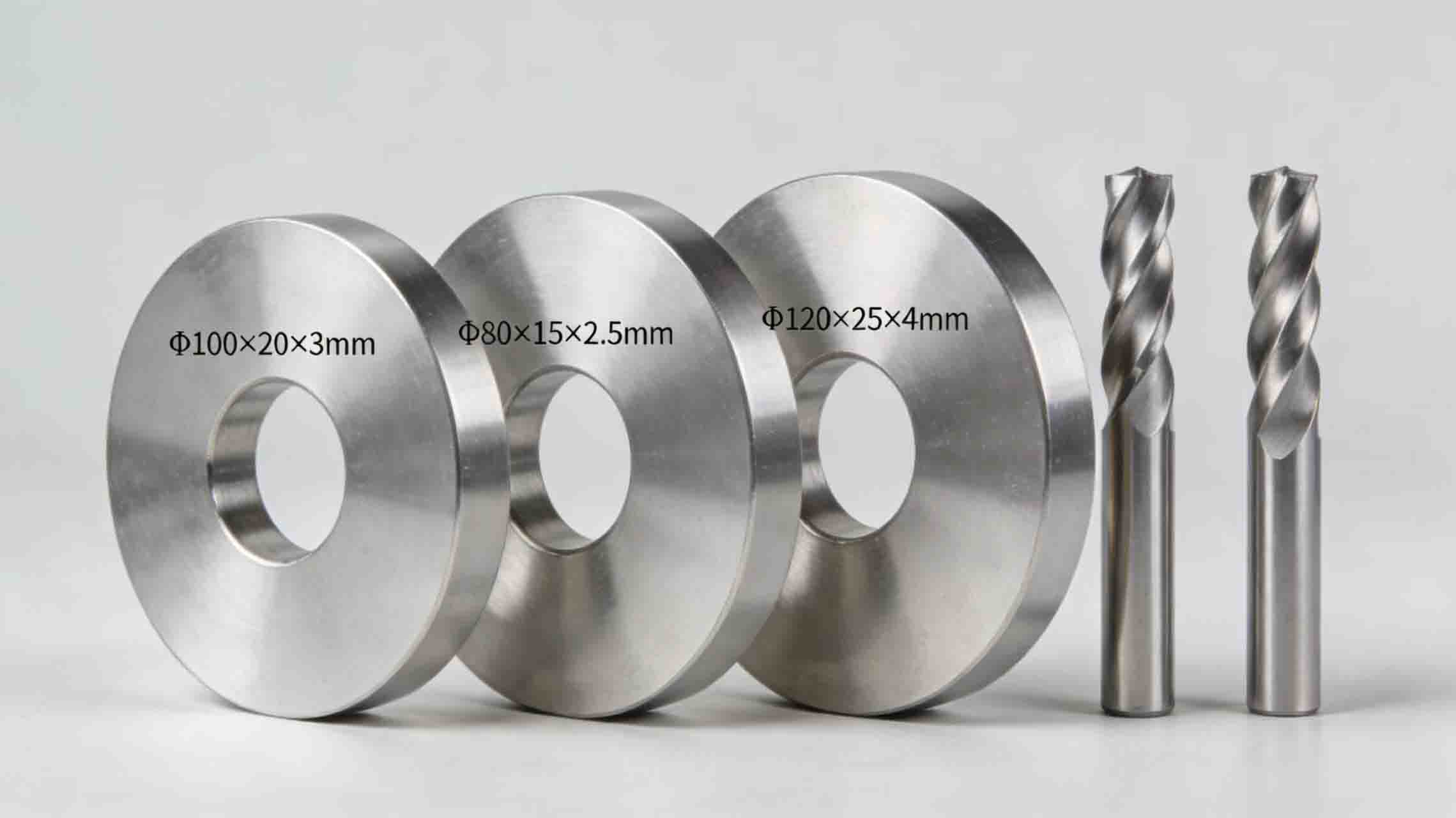

ال شفرات دائرية يمكن للمنتجات التي تنتجها شركة مينغ باي تكنولوجي تحقيق مستوى تسطح يتم التحكم فيه في حدود 0.002 مم ومستوى مركزية ≤ 0.005 مم، مما يضمن سرعة عالية وثباتًا في عملية القطع.

3. توصيات لتحسين المعلمات الهندسية للمواد المختلفة

بالنسبة لأغشية المكثف ذات السماكة النموذجية من 2 إلى 12 ميكرومتر، فإن زاوية الحافة الموصى بها هي 15 درجة - 18 درجة مع زاوية خلوص من 6 درجات - 8 درجات، ونصف قطر حافة R ≤ 3 ميكرومتر، ويقترح طلاء DLC.

بالنسبة لأغشية PET التي يتراوح سمكها من 12 إلى 100 ميكرومتر، يوصى بزاوية حافة من 18 درجة إلى 22 درجة وزاوية خلوص من 8 درجات إلى 10 درجات، مع نصف قطر حافة R ≤ 5 ميكرومتر وطلاء TiN أو TiAlN.

عادةً ما يكون أداء رقائق الألومنيوم التي يتراوح سمكها بين 7-50 ميكرومتر هو الأفضل مع زاوية حافة 16°-20°، وزاوية خلوص 6°-8°، ونصف قطر حافة R ≤ 5 ميكرومتر، وطلاء DLC أو TiN.

بالنسبة لورق الكرافت بسمك 80-300 ميكرومتر، فإن زاوية الحافة من 22° إلى 28° وزاوية الخلوص من 10° إلى 12° تعمل بشكل جيد، مع نصف قطر حافة يبلغ حوالي 12 ميكرومتر، إما بدون طلاء أو بالكروم الصلب.

تتطلب الملصقات ذاتية اللصق التي يتراوح حجمها من 100 إلى 200 ميكرومتر زاوية حافة من 20 درجة إلى 25 درجة، وزاوية خلوص من 8 درجات إلى 10 درجات، ونصف قطر حافة يبلغ حوالي 10 ميكرومتر، وطلاء مضاد للالتصاق.

يُفضل استخدام فيلم مركب يتراوح سمكه بين 50-150 ميكرومتر بزاوية حافة 20°-25°، وزاوية خلوص 8°-10°، ونصف قطر حافة يبلغ حوالي 8 ميكرومتر، وطلاء TiN أو TiCN.

ملاحظة: القيم المذكورة أعلاه هي قيم مرجعية ويجب تعديلها بدقة بناءً على صلابة المعدات وسرعتها.

4. التأثيرات التآزرية للهندسة والطلاء والمادة

لا توجد هندسة الشفرة بمعزل عن غيرها؛ فهي تحدد نتيجة القطع بالاشتراك مع الطلاء والركيزة.

· مطابقة الطلاء: تُقلل الحافة الحادة (ذات الزاوية الصغيرة ونصف القطر الصغير) مع طبقة طلاء منخفضة الاحتكاك مثل DLC بشكل ملحوظ من الالتصاق، مما يجعلها مناسبة بشكل خاص للمواد اللاصقة. أما الحافة الأكثر متانة (ذات نصف القطر الأكبر) مع طبقة طلاء مقاومة للتآكل مثل TiAlN فهي مناسبة لتقطيع الورق السميك الذي يتطلب عمرًا طويلًا.

• اختيار الركيزة: يُعدّ الفولاذ عالي السرعة المُصنّع بتقنية تعدين المساحيق مثاليًا لتصنيع شفرات القطع المخصصة ذات الأشكال الهندسية المعقدة؛ إذ تتميز بنيته الحبيبية الدقيقة بقدرتها على تحمل أنصاف أقطار حواف صغيرة للغاية دون تشقق. أما الكربيد، فيُستخدم لقطع الرقائق الرقيقة جدًا، ولكنه أكثر صعوبة في المعالجة ويتطلب دقة هندسية فائقة.

5. ممارسات التحسين في شركة مينغ باي للتكنولوجيا

في خدمة صناعة تحويل الورق والأفلام، اكتسبت شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية خبرة واسعة في تحسين المعايير الهندسية. نساعد عملاءنا على تحقيق جودة عالية في التقطيع من خلال:

1. تحليل المواد: اختبار مواد العملاء من حيث السماكة والصلابة ومعامل الاحتكاك والحساسية للحرارة وغيرها من المعايير.

2. التصميم الهندسي: تصميم التركيبة المثلى لزاوية الحافة، ونصف القطر، وزاوية الميل، وزاوية الخلوص بناءً على خصائص المواد ومعايير المعدات.

3. التصنيع الدقيق: استخدام آلات الطحن CNC خماسية المحاور لتحقيق دقة هندسية على مستوى الميكرون.

4. التشغيل في الموقع: يقوم الفنيون بالمساعدة في الموقع لضبط فجوة الشفرة والتداخل والسرعة، مما يضمن تحقيق مزايا التصميم الهندسي بالكامل.

خاتمة

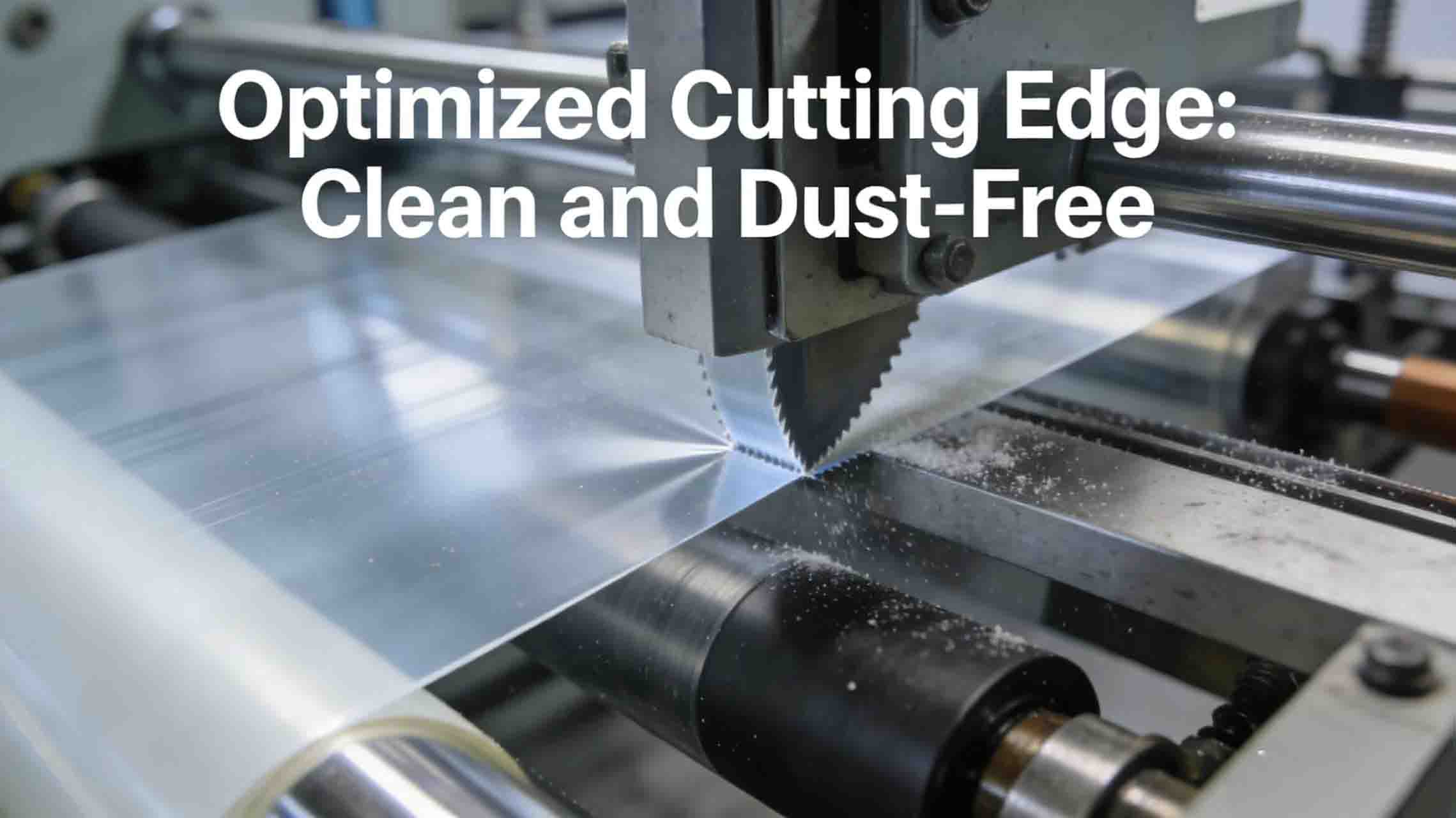

في مجال تقطيع الورق والأفلام، لا يُعدّ شكل الشفرة معيارًا "كافيًا" أبدًا. فهو العامل الأساسي الذي يُحدد جودة القطع، وفنٌّ يجمع بين الحدة والمتانة، والسرعة والثبات. وبفضل فهمها العميق للمعايير الهندسية وقدراتها التصنيعية الدقيقة، تُقدّم شركة مينغ باي للتكنولوجيا شفرات مُخصصة، وشفرات دائرية، وشفرات تقطيع للمستخدمين حول العالم، مما يُساعد على ضمان أن تكون كل عملية تقطيع نظيفة ودقيقة وخالية من العيوب.

إذا كنتم تواجهون مشاكل في جودة القص، يرجى التواصل مع شركة مينغ باي للتكنولوجيا. دعوا حلولنا الاحترافية لتحسين التصميم الهندسي تضمن لكم كفاءة عالية في عمليات التحويل.
