ما هي زاوية الشطف المثالية لشفرات القطع في تحويل الورق والأفلام؟

في عمليات القطع العرضي أو التقطيع للورق والأفلام والملصقات ذاتية اللصق، تكون زاوية الشطف (زاوية الحافة) شفرات دائرية أو شفرات القطع يؤثر ذلك بشكل مباشر على جودة القطع، وعمر الشفرة، وانبعاث الغبار. يعتمد العديد من المستخدمين على خبرتهم في مجال تشكيل المعادن عند اختيار زوايا الشفرة، مما يؤدي إلى ظهور وبر على الورق، أو خيوط في الفيلم، أو حتى تكسر الشفرة. تشرح شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية، استنادًا إلى خصائص مواد الورق والفيلم، نطاق زاوية الشطف المثالية ومعايير الاختيار.

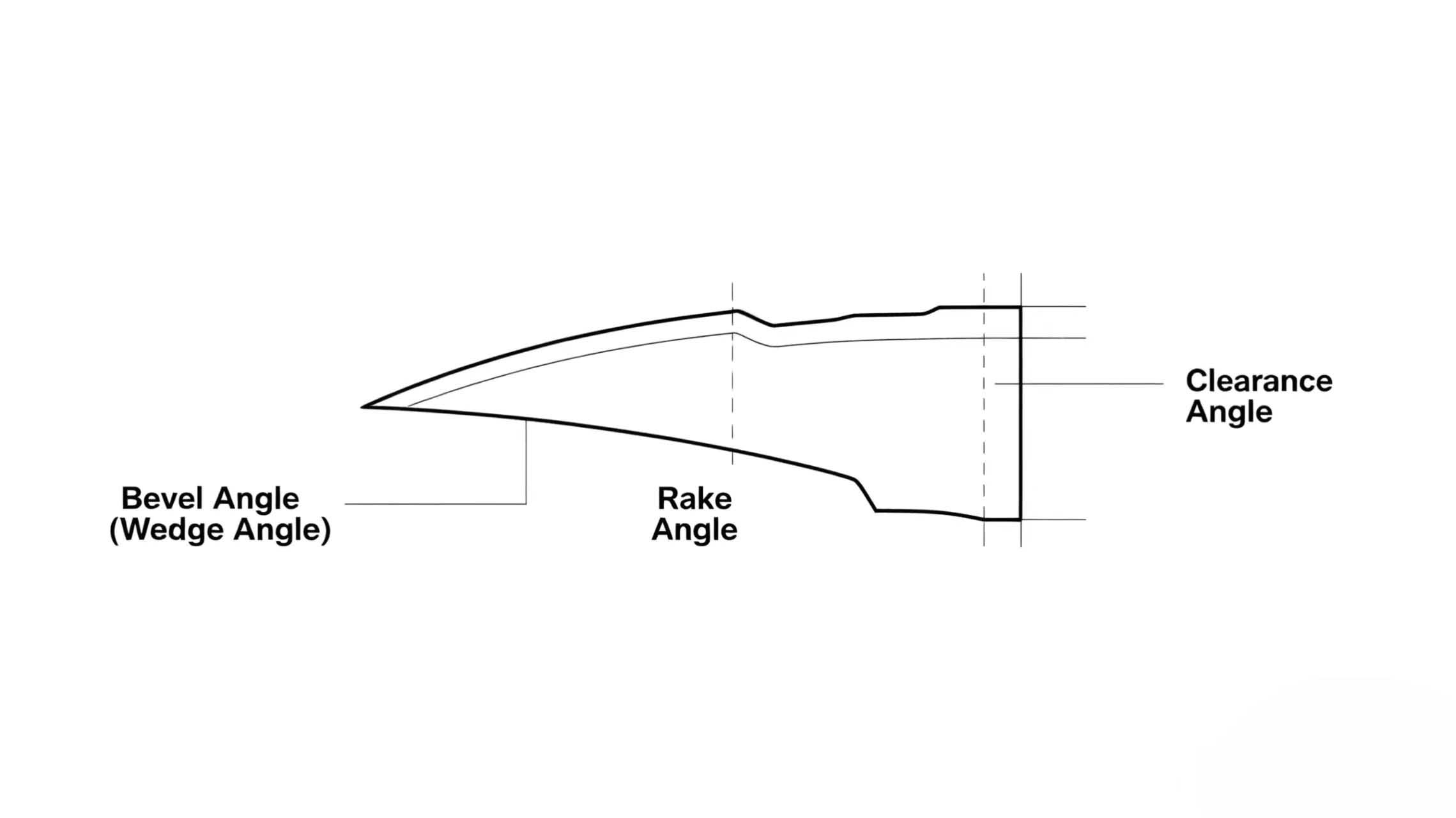

1. ما هي زاوية الشطف؟

في شفرات القطع، تشير زاوية الشطف عادةً إلى زاوية إسفين الحافة (الزاوية بين وجهي الحافة). شفرات مخصصةتحدد هذه الزاوية التوازن بين حدة النصل وقوة حافته. فالزاوية الأصغر تعني حدة أعلى، ومقاومة أقل للقطع، ولكن حافة أكثر هشاشة. أما الزاوية الأكبر فتعني قوة أكبر، ولكنها قد تتسبب في سحق حافة المادة أثناء القطع.

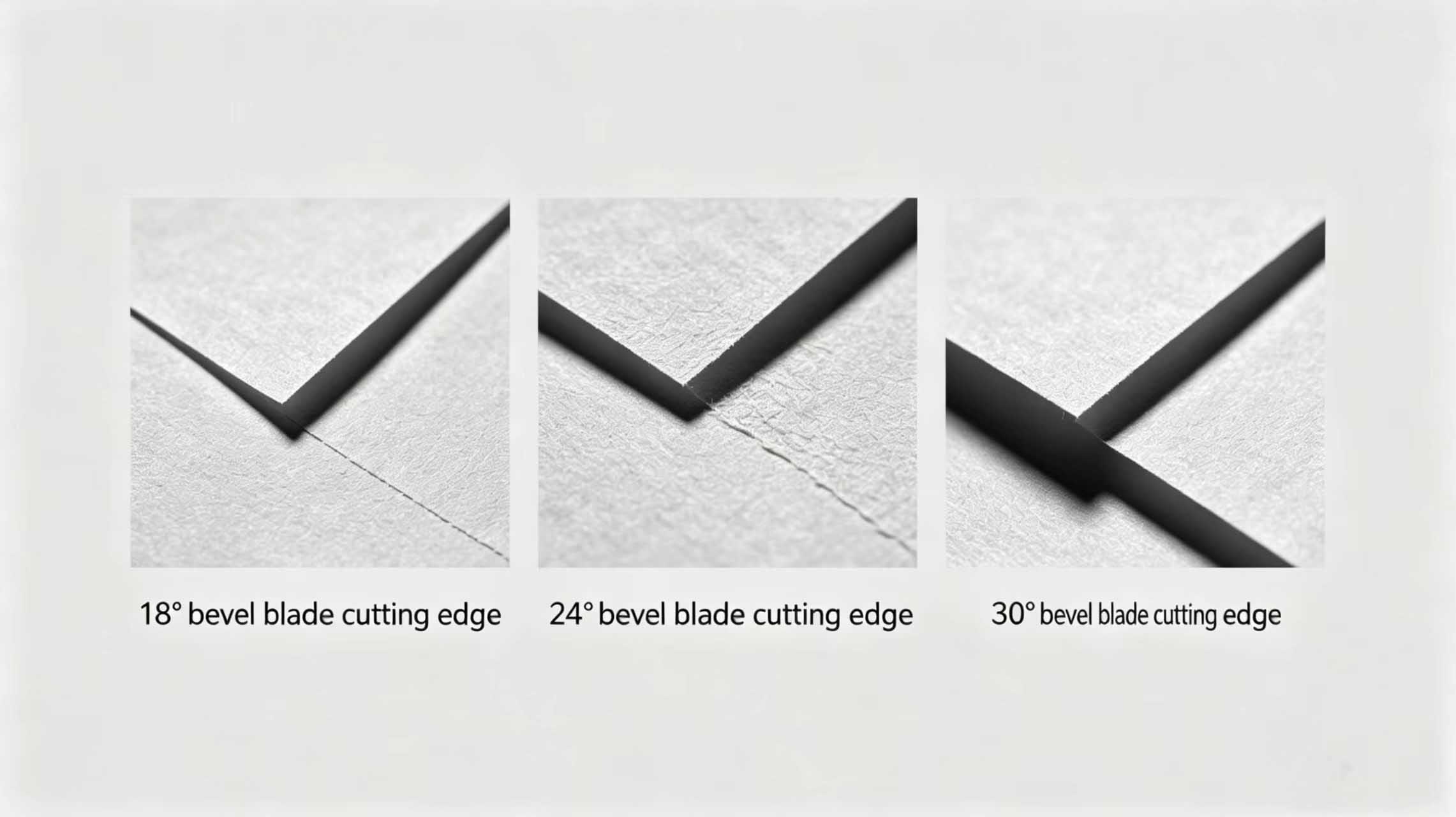

2. زاوية الشطف المثالية لقص الورق

يتكون الورق من ألياف نباتية ذات خصائص اتجاهية (قوة طولية وعرضية مختلفة) وهو حساس للنتوءات.

· ورق طباعة عادي، ورق ثقافي (60-120 جم/م2): زاوية الشطف الموصى بها 21°-24°. هذه الزاوية تقطع الألياف بدقة دون وبر. صغيرة جدًا (<يؤدي (18 درجة) إلى تآكل سريع للحواف؛ أما (>28 درجة) فيؤدي إلى انبعاج وغبار الورق.

· ورق كرافت، ورق مقوى (200-400 جم/م2)زاوية الشطف الموصى بها: ٢٥°-٢٨°. يتطلب الورق السميك دعمًا أكبر للحواف لمنع التكسر. كما يُنصح بزيادة زاوية الخلوص بشكل مناسب إلى ١٠°-١٢° لتقليل الاحتكاك.

ورق الكربون، ورق حراريزاوية الشطف الموصى بها: ١٨-٢٠ درجة. تتميز هذه المواد بطبقات طلاء هشة، لذا فهي تتطلب شفرات حادة للغاية. يُنصح باستخدام شفرات آلات دقيقة مصقولة بلمسة نهائية عاكسة.

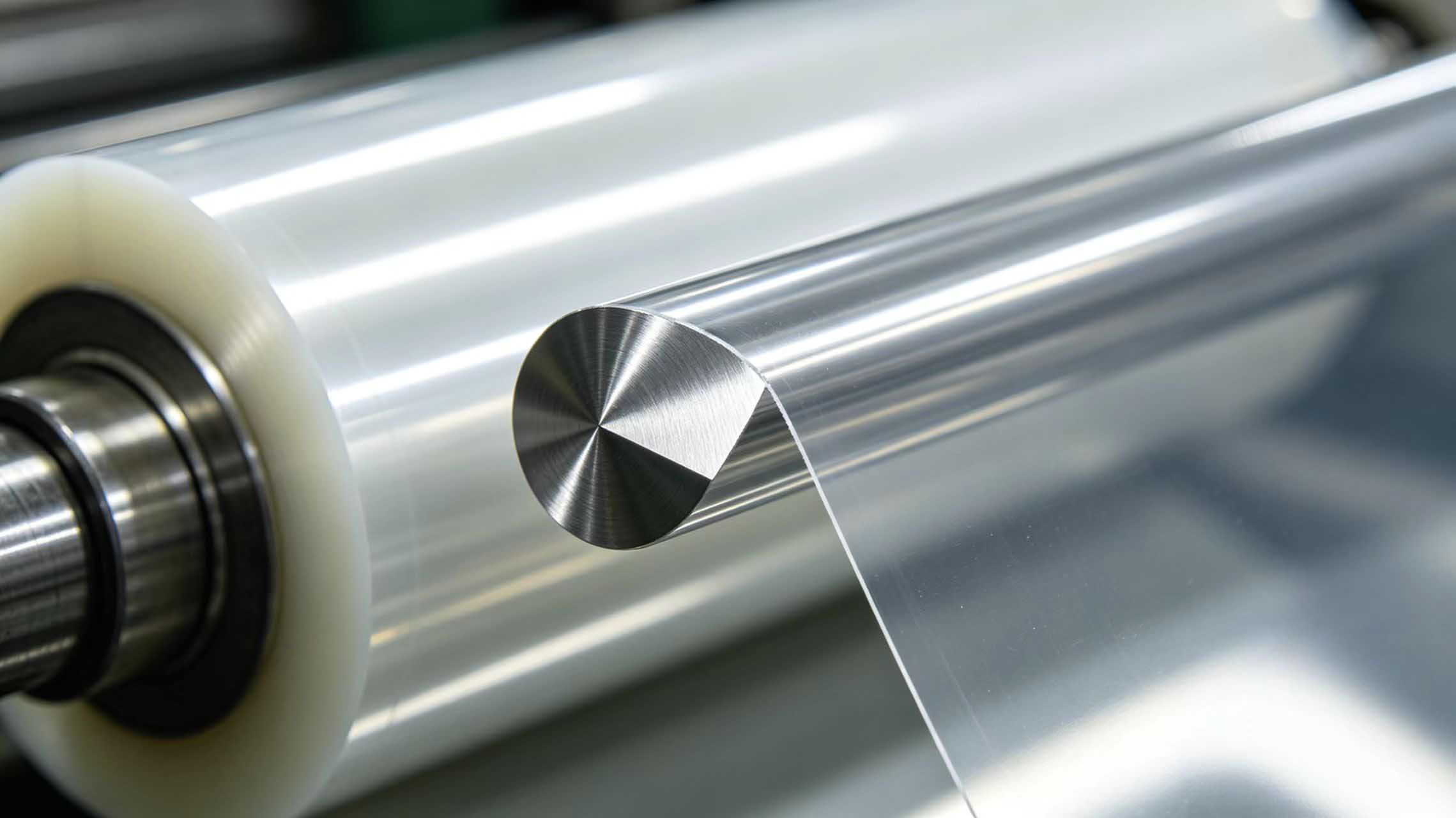

3. زاوية الشطف المثالية لتقطيع الفيلم

تتميز الأغشية البلاستيكية بالمرونة والحساسية للحرارة، حيث تميل إلى التمدد أو الانصهار أثناء القطع.

أغشية البولي إيثيلين والبولي بروبيلين (20-100 ميكرومتر)زاوية الشطف الموصى بها: ١٦-١٩ درجة. تتطلب الأغشية الرقيقة حافة حادة جدًا لتقليل تشوه التمدد. زاوية الخلوص: ٨-١٠ درجات، وطلاء DLC لمنع الالتصاق.

· أغشية PET و BOPP (12-50 ميكرومتر)زاوية الشطف الموصى بها: ١٨°-٢٢°. تتميز هذه المواد بقوة عالية ولكنها تُنتج غبارًا كهربائيًا ساكنًا. يُفضل استخدام حدة متوسطة مع طلاء TiN أو TiAlN.

• غشاء البوليميد (PI، للدوائر المرنة)زاوية الشطف الموصى بها: ٢٠-٢٣ درجة. المادة مقاومة للتآكل وباهظة الثمن، مما يتطلب حدة ومتانة عاليتين. يُنصح باستخدام شفرات تقطيع مخصصة ذات طبقة تخميل دقيقة.

4. زاوية الشطف للملصقات ذاتية اللصق / المواد المركبة

تتكون الملصقات ذاتية اللصق من مادة خارجية، وطبقة لاصقة، وطبقة واقية قابلة للفصل. تميل المادة اللاصقة إلى الالتصاق بالشفرة أثناء القطع.

· ملصقات ذاتية اللصق: زاوية الشطف الموصى بها من ٢٢° إلى ٢٥°. يجب أن يكون حجمها أكبر قليلاً من حجم الورق العادي، وأن تكون مطلية بمادة مانعة للالتصاق (مثل التفلون أو النيكل والفلور). يجب صقل سطح الحافة حتى يصل خشونة السطح (Ra) إلى ٠.١ ميكرومتر أو أقل.

· غشاء مركب من الألومنيوم والبلاستيكزاوية الشطف الموصى بها: ٢٥°-٣٠°. تزيد الطبقة المعدنية من التآكل، مما يتطلب حافة أقوى. يُنصح باستخدام شفرات دائرية من الكربيد.

5. المبادئ العامة لاختيار زاوية الشطف

1. كلما كانت المادة أرق وأكثر ليونة، كلما كانت زاوية الشطف أصغر (على سبيل المثال، يستخدم غشاء المكثف 12 ميكرومتر زاوية 15 درجة).

2. كلما كانت المادة أكثر سمكًا وصلابة، زادت زاوية الشطف (على سبيل المثال، يستخدم ورق مقوى بوزن 400 جم/م2 زاوية 28 درجة).

3. بالنسبة للقطع عالي السرعة، يمكن استخدام زاوية شطف أصغر قليلاً (يقلل من حرارة القطع)؛ أما بالنسبة للقطع منخفض السرعة أو اليدوي، فقد تكون زاوية أكبر قليلاً مقبولة.

4. يمكن للطلاءات أن تعوض عن زاوية الشطف غير الكافية: على سبيل المثال، يمكن لزاوية 22 درجة مع طلاء DLC أن تحقق أداء قطع مماثل لزاوية 18 درجة مع الحفاظ على قوة الحافة.

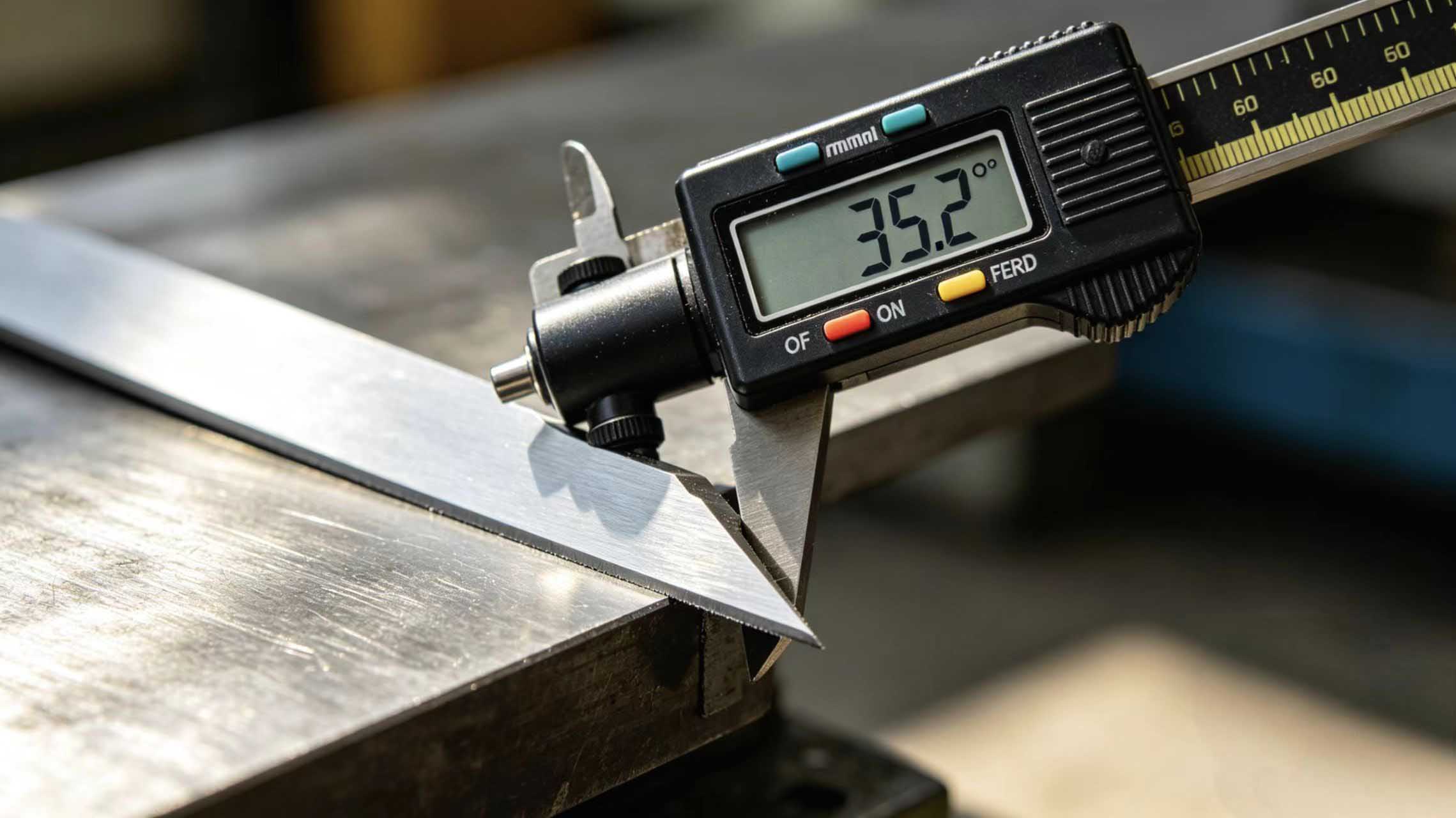

6. كيف يتم التحقق من زاوية الشطف المثالية؟

· ورقتأكد من أن حافة القطع ناعمة وخالية من غبار الورق. راقب المقاطع العرضية للألياف تحت التكبير للتأكد من نظافة القطع.

· فيلمقم بتمديد الحافة المقطوعة للتأكد من عدم وجود خيوط غير مقطوعة. تحسس وجود أي نتوءات.

· ملصقات ذاتية اللصقلاحظ ما إذا كان اللاصق يخرج من الجرح ويلوث الشفرة.

خدمات التخصيص من شركة مينغ باي للتكنولوجيا

نقدم خدمة تخصيص زاوية الشطف للشفرات الدائرية وشفرات القطع، و شفرات مصنعة باستخدام تقنية CNCما عليك سوى تزويدنا بنوع المادة وسماكتها وسرعة القطع، وسيقوم مهندسونا بحساب زاوية الشطف المثلى وتقديم تقرير فحص زاوية الحافة. ​​كل شفرة مصممة خصيصًا يمكن صقلها بدقة تصل إلى ±0.5 درجة حسب متطلباتك.

خاتمة

في مجال تحويل الورق والأفلام، لا توجد زاوية شطف عالمية. والنهج الأمثل هو اختيار زاوية الحافة المناسبة بناءً على خصائص المادة المحددة. شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة، بخبرتها في مجال المواد وتقنية الطحن الدقيق، ملتزمة بمساعدتكم على تحقيق تقطيع مثالي خالٍ من النتوءات والغبار.
