عند تخصيص الشفرات الميكانيكية، ما هي المعايير البُعدية الأكثر عرضة للأخطاء؟

عند التخصيص شفرات مخصصة, شفرات دائرية، أو شفرات القطعقد يؤدي أي اختلاف طفيف في الأبعاد إلى منع التركيب، أو تدهور جودة القطع، أو حتى تلف المعدات. تعالج شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة مئات الطلبات المخصصة سنويًا، وقد حددت المعايير الستة التالية للأبعاد باعتبارها المصادر الأكثر شيوعًا لأخطاء العملاء أو سهوهم. إن فهم هذه المشكلات سيجعل عملية التخصيص أكثر سلاسة، وشفراتك أكثر ملاءمة.

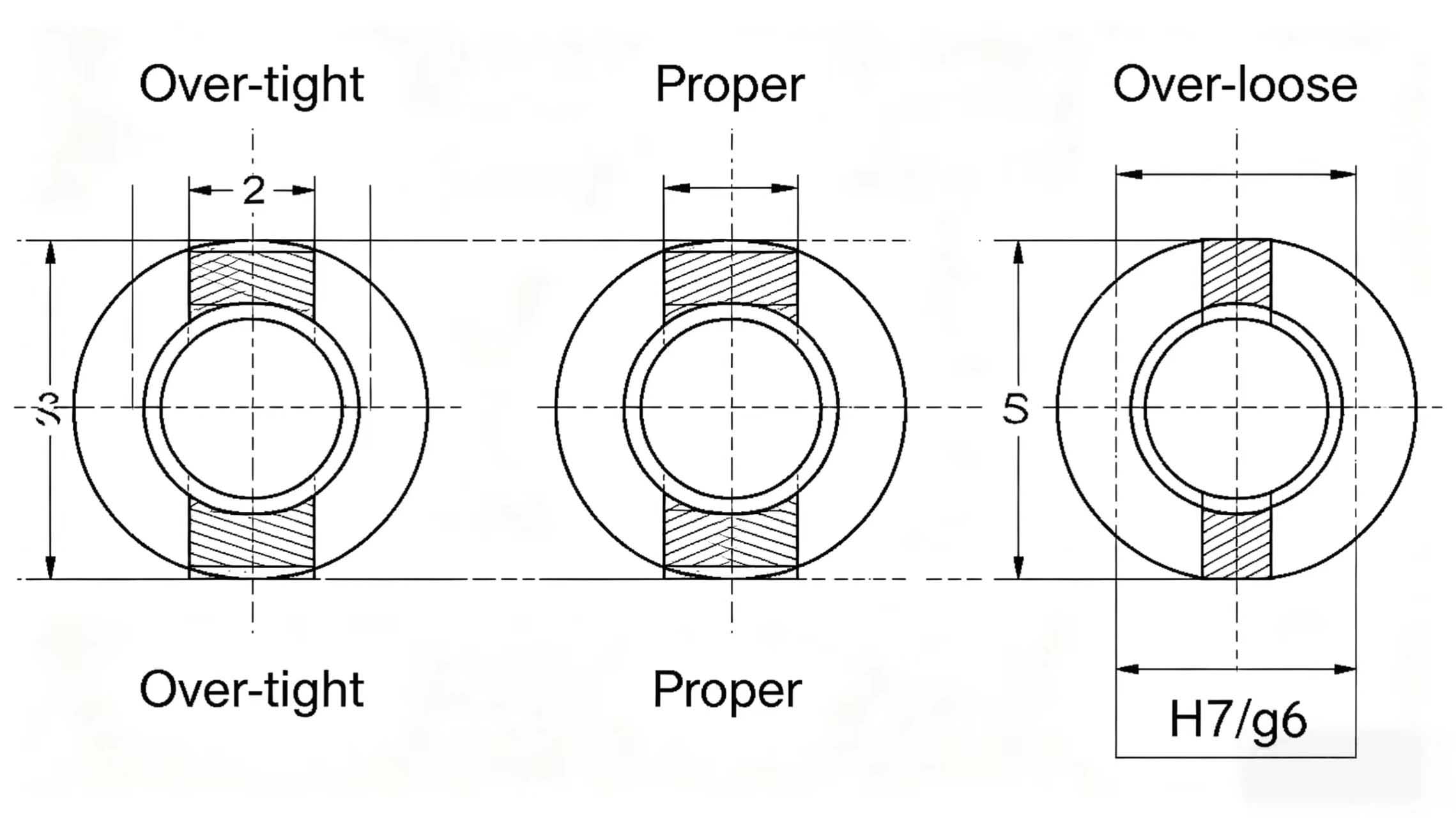

1. تفاوت قطر التجويف

يُعدّ التجويف نقطة الاتصال الأساسية مع عمود الشفرة. فإذا كان ضيقًا جدًا، يصبح التركيب صعبًا أو مستحيلاً؛ وإذا كان فضفاضًا جدًا، تصبح الشفرة غير مركزية، مما يُسبب اهتزازًا وقطعًا غير متساوٍ.

· خطأ شائعيقدم العميل قيمة قطر التجويف فقط دون تحديد التفاوت المسموح به. على سبيل المثال، عبارة "قطر التجويف 50 مم" غامضة؛ إذ يجب تحديد H7 (+0.025/0)، أو g6 (-0.009/-0.025)، أو فئة ملاءمة أخرى.

الممارسة الصحيحةيرجى تحديد القطر الخارجي الفعلي للعمود ومتطلبات التركيب. توصي شركة مينغ باي للتكنولوجيا بما يلي: شفرات آلة دقيقة، تفاوت الثقب وفقًا لـ H6 أو H7، مع التحكم في خلوص العمود عند 0.01-0.03 مم.

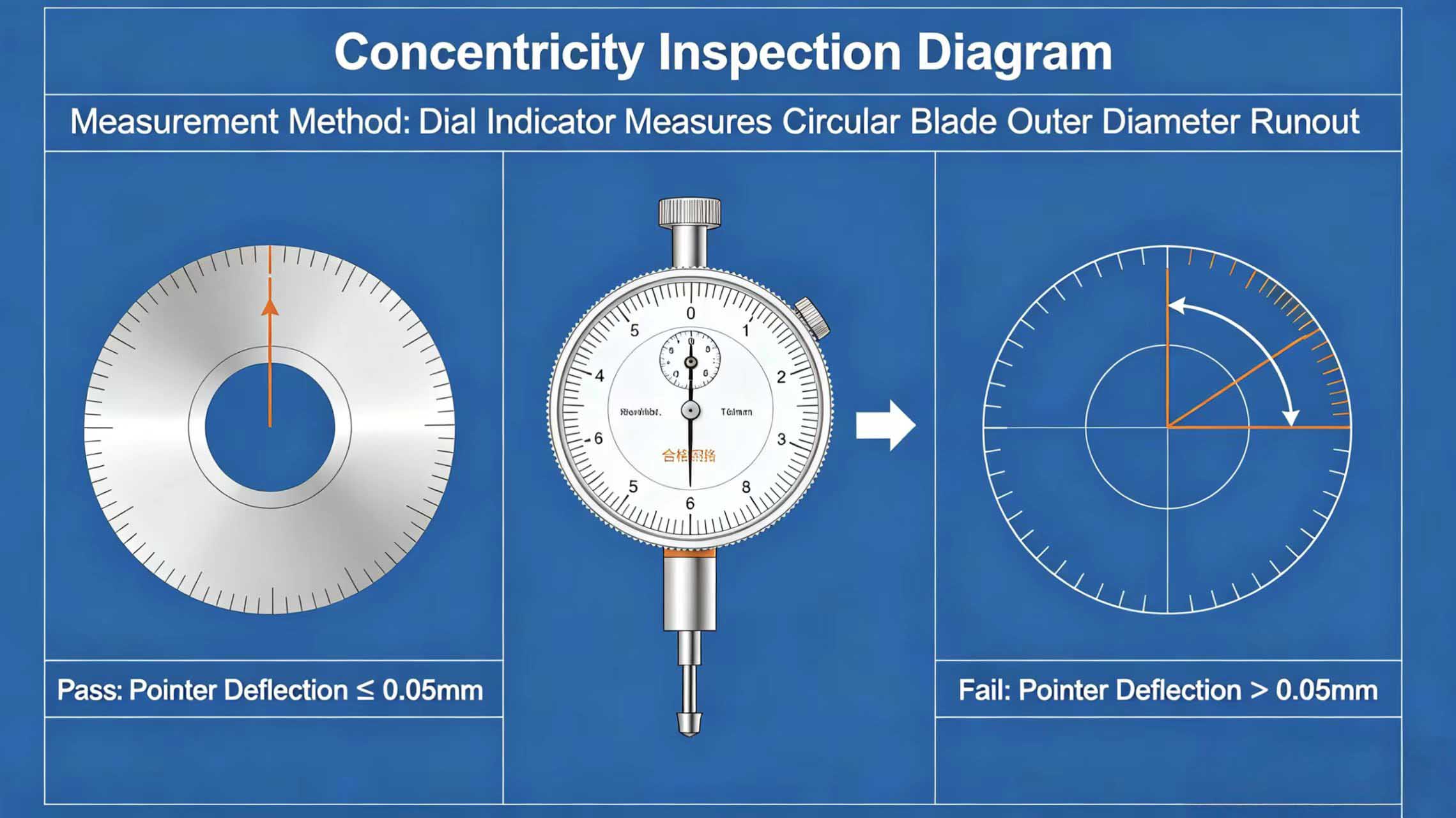

2. القطر الخارجي للشفرة وتمركزها

يحدد القطر الخارجي سرعة خط القطع، بينما يؤثر التمركز (المحورية بين التجويف والقطر الخارجي) بشكل مباشر على الانحراف.

· خطأ شائع: يتم الاكتفاء بتحديد قيمة القطر الخارجي مع تجاهل متطلبات التمركز. ونتيجة لذلك، يتجاوز الانحراف الشعاعي للشفرة التفاوت المسموح به، مما يتسبب في ظهور علامات اهتزاز عند السرعات العالية.

الممارسة الصحيحةحدد بوضوح أن تكون دقة التمركز ≤ 0.005 مم (وهذا أمر بالغ الأهمية بشكل خاص لـ شفرات دائرية). تقدم شركة مينغ باي تقرير فحص الانحراف مع كل شفرة.

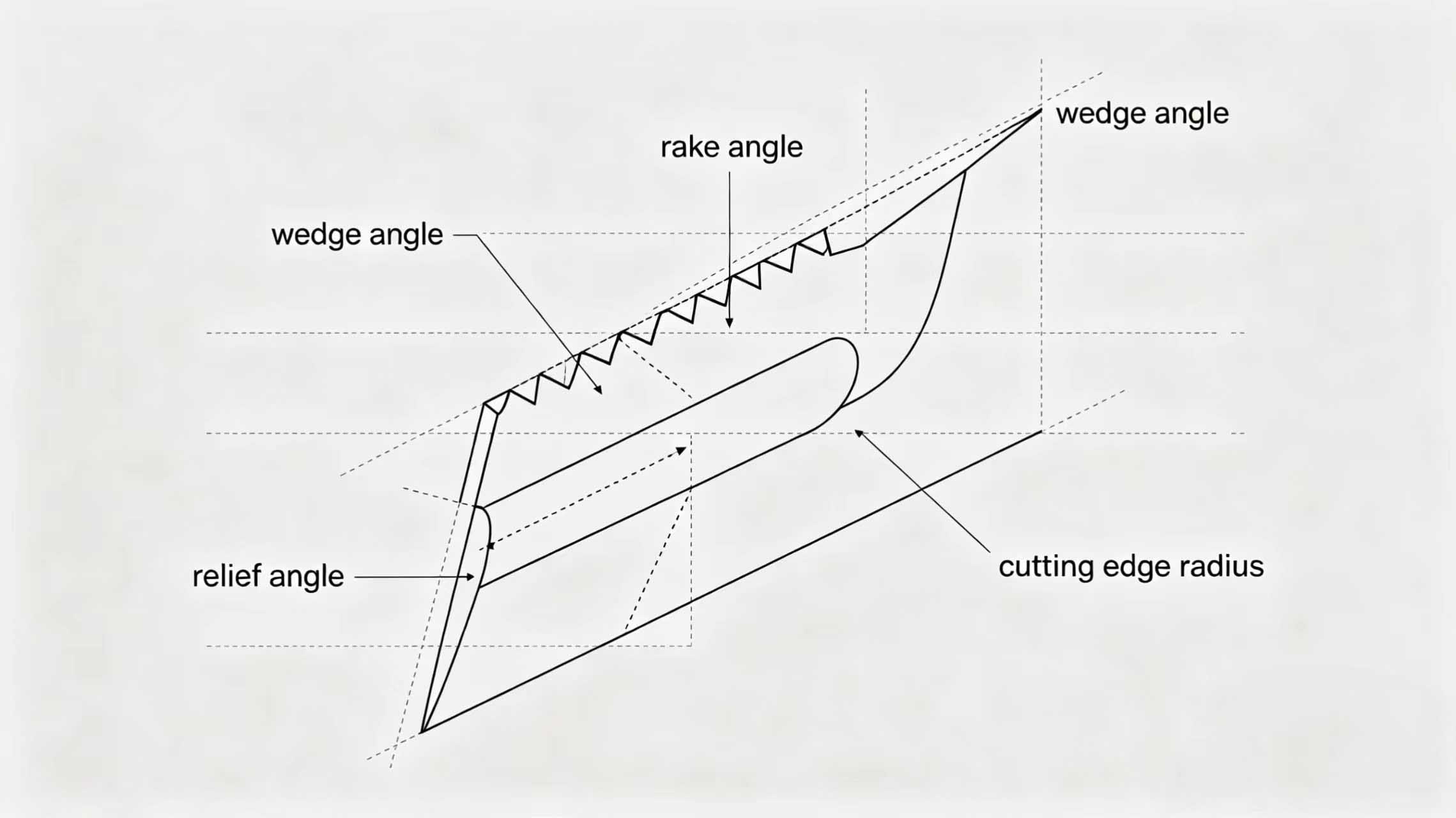

3. زاوية الحافة (زاوية الشطف)

تشمل زاوية الحافة زاوية الوتد، وزاوية الميل، وزاوية الخلوص. تتطلب المواد المختلفة تركيبات زوايا مختلفة.

· خطأ شائعمجرد ذكر "حادة" أو "متينة" دون تحديد قيم زاوية معينة. يعتمد المصنّع فقط على الخبرة، والتي قد لا تتطابق مع ظروف التشغيل لديك.

الممارسة الصحيحة: قدم قيم زوايا محددة، على سبيل المثال، "زاوية الوتد 25°±1°، زاوية الخلوص 8°±0.5°". إذا كنت غير متأكد، فاعتمد على شركة مينغ باي للتكنولوجيا لتقديم توصيات بناءً على المواد التي لديك.

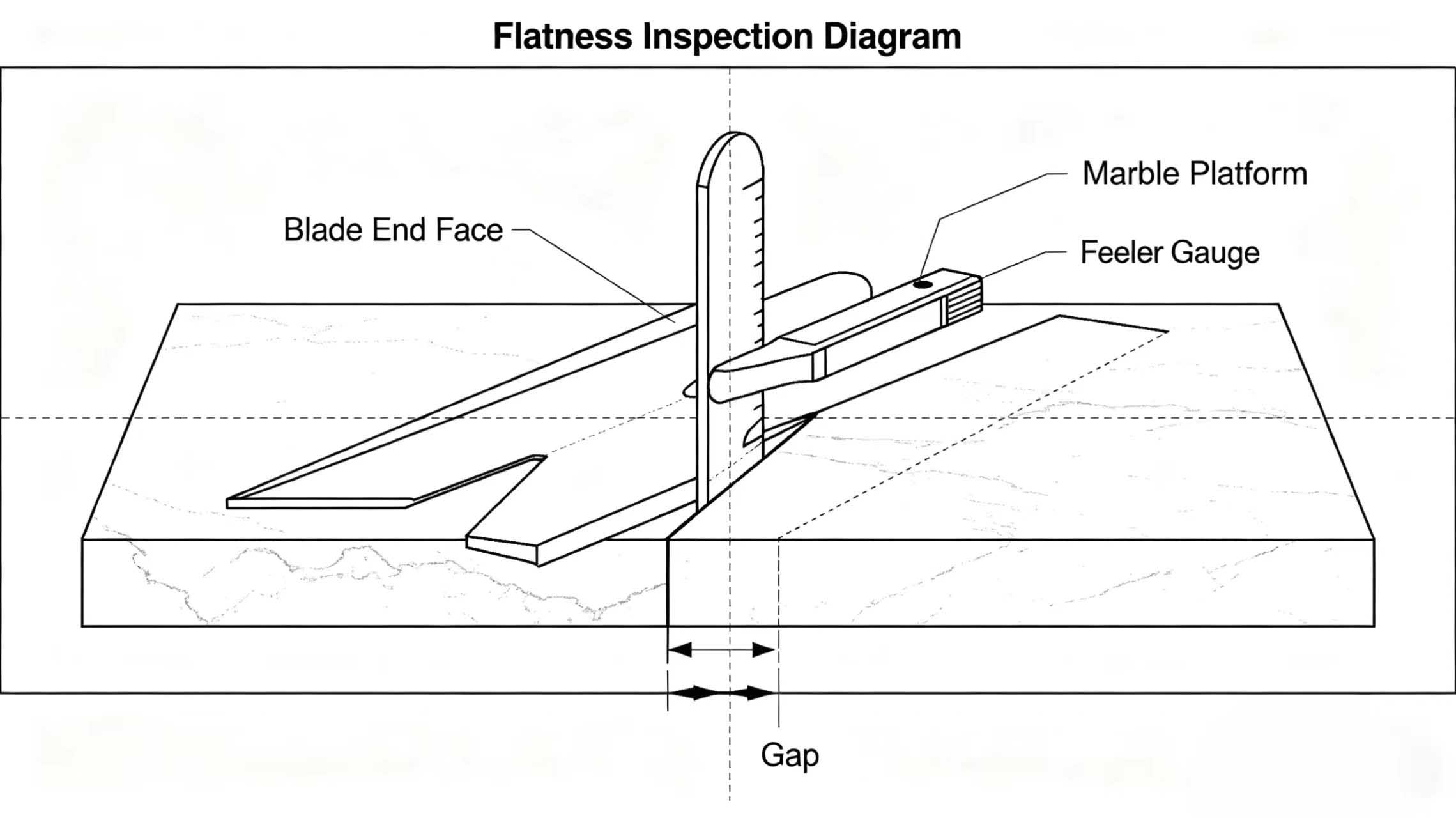

4. سمك الشفرة واستوائها

يؤثر سمك الشفرة على قوتها ودقة عرض القطع. ويؤدي عدم كفاية استواء الشفرة إلى انحراف محوري.

· خطأ شائع: تحديد السماكة مع تجاهل متطلبات التسطيح، أو تحديد تفاوتات السماكة الضيقة بشكل غير ضروري (على سبيل المثال، ±0.005 مم) مما يؤدي إلى زيادة التكلفة.

الممارسة الصحيحةيُعد التفاوت العام في السماكة ±0.01 مم كافياً، مع استواء ≤ 0.005 مم. شفرات القطع، ويتطلب توازي الوجهين النهائيين اهتماماً خاصاً.

5. نصف قطر الحافة (قيمة التخميل)

يُميز نصف قطر الحافة بين الحواف "الحادة للغاية" والحواف "المُخَمَّلة دقيقًا"، مما يؤثر بشكل مباشر على العمر الافتراضي وجودة القطع.

· خطأ شائع: عدم ذكر نصف قطر الحافة، والاعتماد على الحافة الأكثر حدة، والتي قد تقطع المواد الرقيقة جيدًا ولكنها تسبب التكسر على المواد السميكة.

الممارسة الصحيحة: حدد قيمة R بوضوح، على سبيل المثال، "نصف قطر الحافة R ≤ 0.005 مم" (حادة للغاية) أو "R = 0.015-0.02 مم" (معالجة دقيقة). شفرات تقطيع مخصصة غالباً ما تتطلب عملية التخميل الدقيق.

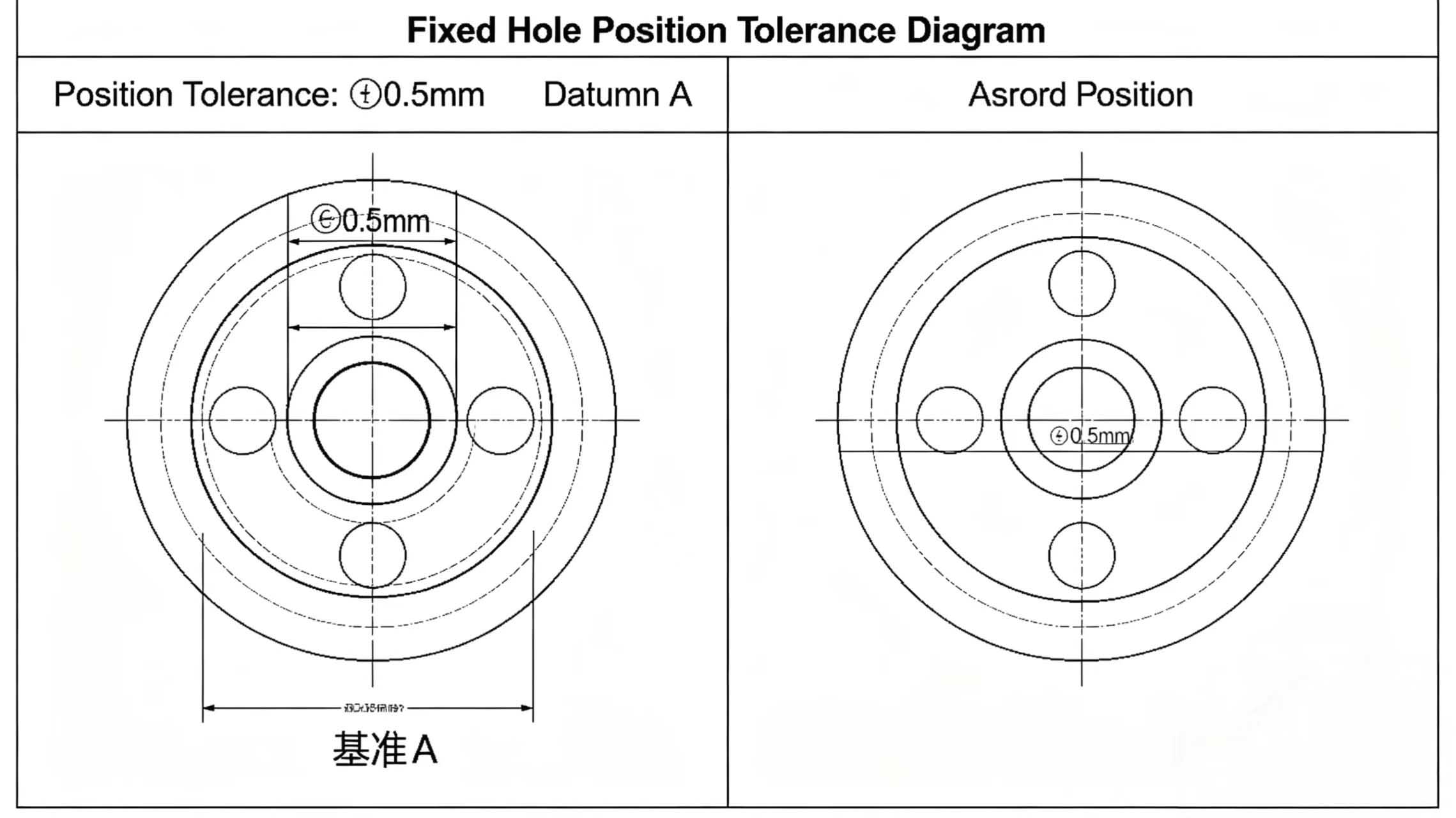

6. موضع فتحة التثبيت أو مجرى المفتاح

بالنسبة للشفرات الميكانيكية غير الدائرية أو الشفرات الدائرية التي تتطلب تحديد المواقع، فإن زاوية ودقة موضع فتحات التثبيت ومجاري المفاتيح أمر بالغ الأهمية.

· خطأ شائعيتم توفير المسافة بين مركزي الثقوب فقط دون تحديد التفاوت الزاوي أو سطح مرجعي. ونتيجة لذلك، ينحرف اتجاه الحافة عن التصميم بعد التركيب.

الممارسة الصحيحةاستخدم سطح نهاية الشفرة أو قطرها الخارجي كمرجع، وحدد التفاوت المسموح به في موضع الثقوب (مثلاً، 0.02 مم). يُفضل تقديم رسم ثنائي الأبعاد باستخدام برنامج CAD.

ضمان التخصيص من شركة مينغ باي للتكنولوجيا

لتجنب الأخطاء المذكورة أعلاه، تقدم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة ما يلي:

قائمة التحقق من المعلمات المخصصةقبل الطلب، نرسل نموذجًا قياسيًا لتأكيد التجويف، والقطر الخارجي، والسمك، والزوايا، ونصف قطر الحافة، والتسطيح، وما إلى ذلك.

خدمة مراجعة الرسومات: فحص مجاني للرسومات التي يقدمها العميل لتحديد المعايير المفقودة أو المتضاربة.

· تقرير فحص العينة الأولىتقرير قياس باستخدام آلة قياس الإحداثيات ثلاثية الأبعاد قبل التسليم لضمان مطابقة جميع الأبعاد للاتفاق.

خاتمة

عند تخصيص الشفرات الدائرية or شفرات القطعالتفاصيل هي التي تحدد النجاح. قطر الثقب، والمركزية، وزاوية الحافة، والسماكة، ونصف قطر الحافة، وفتحات التثبيت - هذه المعايير الستة هي الأكثر عرضة للخطأ وتستحق منك دقيقة إضافية من الاهتمام. تلتزم شركة مينغ باي للتكنولوجيا بجعل عملية "التخصيص" خالية من المتاعب من خلال عمليات تصنيع دقيقة.
