لماذا يحدث تشقق شفرة آلة القطع؟

أثناء عمليات تقطيع المعادن، يحدث تكسر لـ شفرات القطع يُعدّ التكسّر أحد أكثر أنواع الأعطال إحباطًا. فهو لا يُعطّل عملية القطع ويُهدر المواد فحسب، بل قد يُلحق الضرر أيضًا بعمود الشفرة والمعدات. يعتقد العديد من المستخدمين في البداية أن السبب هو "رداءة جودة الشفرة"، لكن شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية، استنادًا إلى سنوات من التشخيص الميداني، وجدت أن الغالبية العظمى من حالات التكسّر مرتبطة بالاختيار أو التركيب أو التشغيل. تُحلّل هذه المقالة بشكل منهجي ستة أسباب للتكسّر، وتُقدّم تدابير وقائية.

1. اختيار غير مناسب لمادة الشفرة وصلابتها

تتطلب المواد المختلفة شفرات دائرية أو شفرات من سبيكة معدنية بدرجات صلابة ومتانة مختلفة.

· صلابة مفرطةعندما تتجاوز صلابة الشفرة 62 HRC، تكون مقاومة التآكل جيدة، لكن مقاومة الصدمات تنخفض بشكل حاد. عند قطع مواد تحتوي على شوائب أو ذات تفاوتات كبيرة في السماكة، تكون الحافة عرضة للتشقق.

· صلابة غير كافية: تتآكل الحافة أولاً وتصبح باهتة، ثم تنهار تحت تأثير قوى القطع العالية، مما يظهر على شكل تشقق واسع النطاق.

· حل: يختار شفرات مخصصة بصلابة تتناسب مع المادة المراد قطعها. على سبيل المثال، HRC58-60 للفولاذ السيليكوني، وHRC56-58 مع إضافة الكوبالت للفولاذ المقاوم للصدأ لتحسين المتانة.

2. ضبط فجوة الشفرة صغيرة جدًا

الفجوة بين شفرات القطع العلوية والسفلية يُعدّ عاملاً رئيسياً في تنظيم قوة القص.

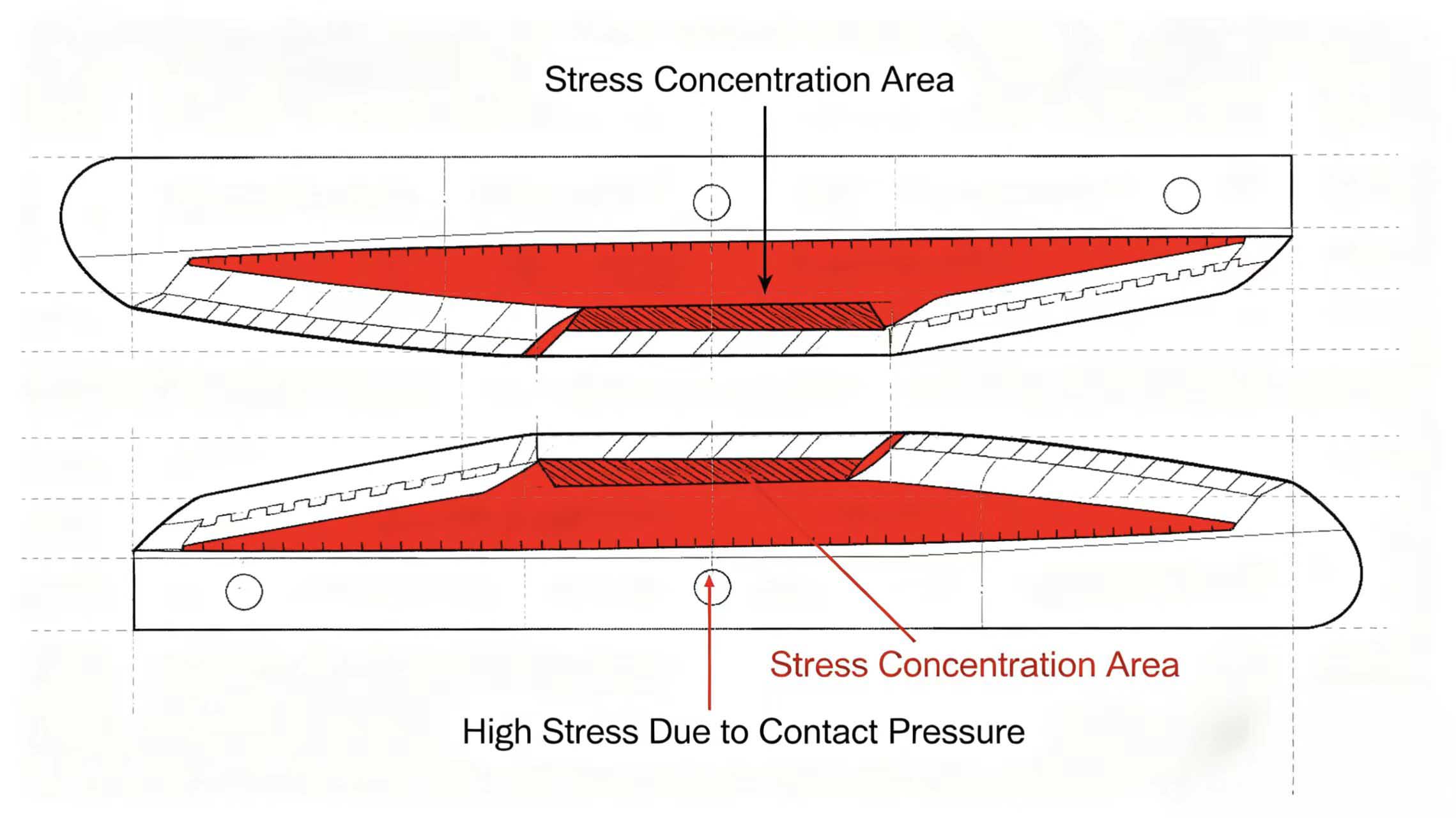

· ظاهرةعندما تقل الفجوة عن 3% من سُمك المادة، تتلامس حواف الشفرة العلوية والسفلية وتضغط على بعضها البعض، مما يُولّد تشققات دقيقة. بعد التشغيل المتواصل، تنتشر هذه التشققات الدقيقة، مما يؤدي إلى تقشر حواف صغيرة.

· حلاضبط الفجوة على 5% إلى 10% من سُمك المادة. استخدم الحد الأعلى للمواد الصلبة والهشة، والحد الأدنى للمواد اللينة والمتينة. تأكد دائمًا من إعادة التحقق باستخدام مقياس السماكة بعد كل تغيير للشفرة.

3. زاوية حافة الشفرة حادة للغاية

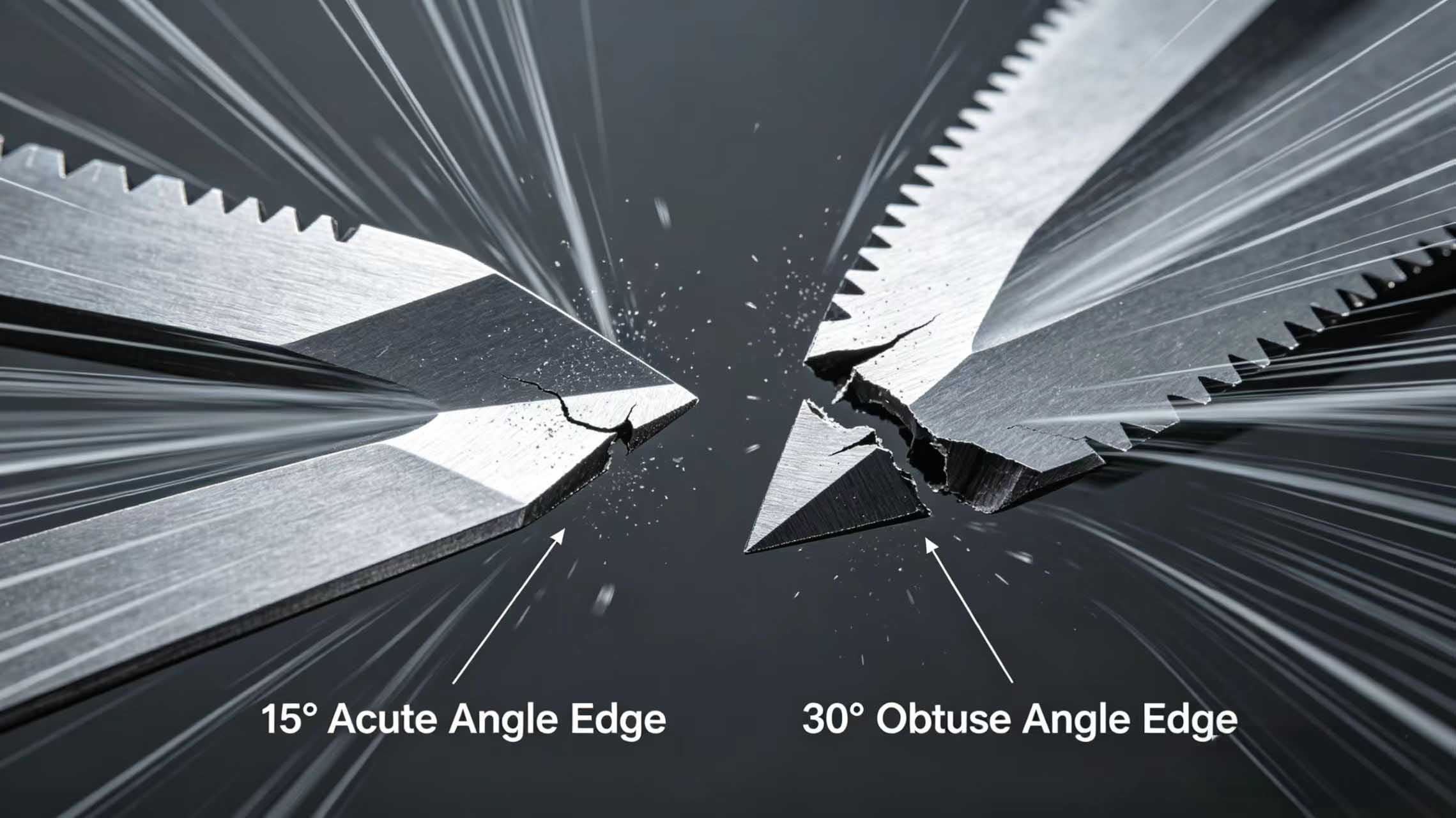

يطالب بعض المستخدمين شفرات آلة دقيقة بزوايا حواف أقل من 15 درجة لتحقيق أعلى جودة قطع.

· ظاهرةزاوية الوتد الصغيرة للغاية لا توفر دعماً كافياً للحافة. ​​عند مواجهة مناطق صلبة أو وصلات بين المواد، تتشقق الحافة مثل شفرة السكين.

· حلبالنسبة للفولاذ العادي، يُنصح بزاوية حافة تتراوح بين 25° و30°. أما بالنسبة للمواد صعبة القطع كالفولاذ المقاوم للصدأ، فيمكن تطبيق التخميل الدقيق (R=0.01-0.02 مم) للحفاظ على جودة القطع ومنع التكسر.

4. تركيب الشفرة بشكل غير مركزي أو انحراف مفرط

قد يكون تجويف الشفرات الدائرية غير مناسب تمامًا للعمود، أو أن العمود نفسه مثني.

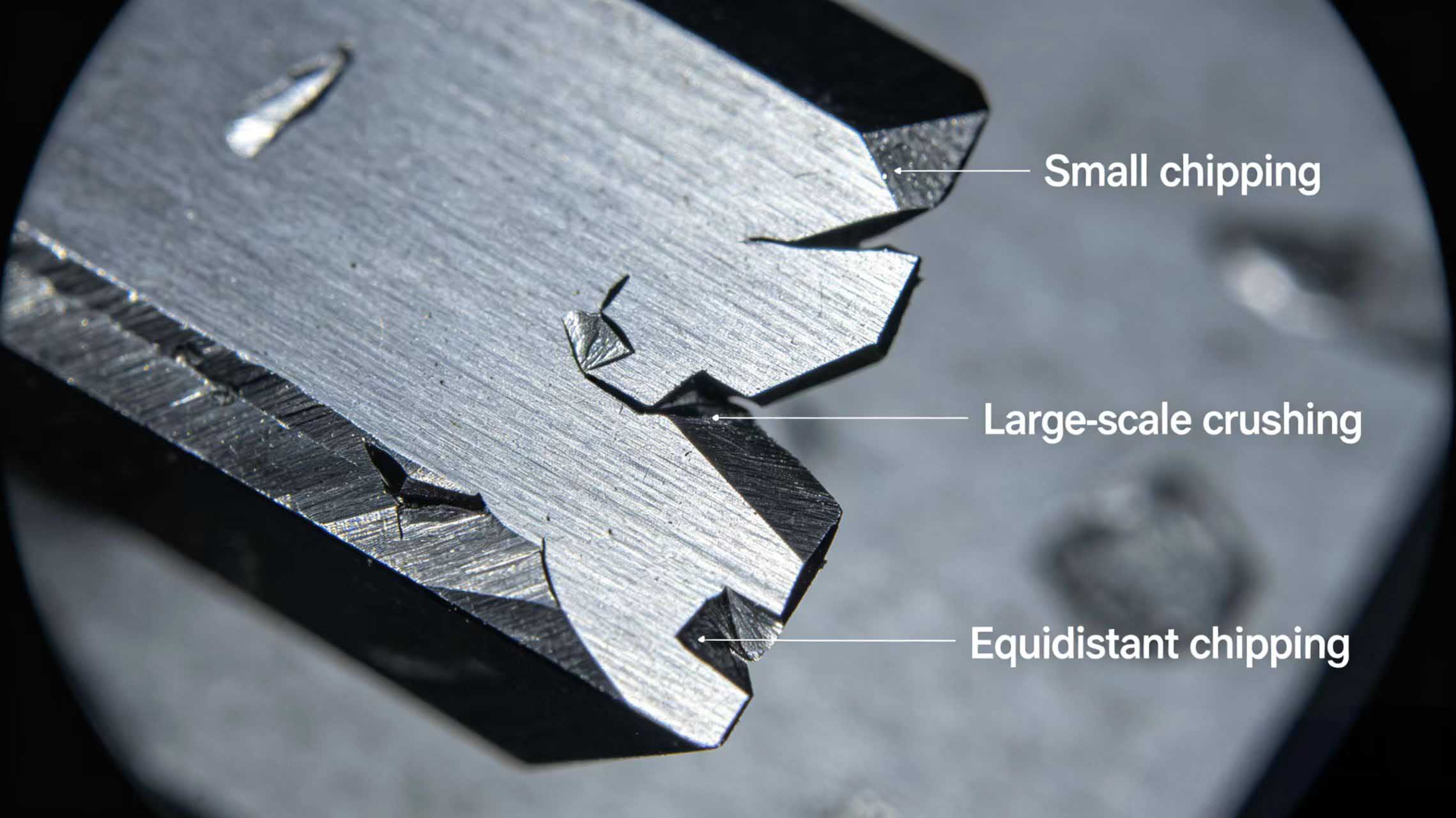

· ظاهرةمع كل دورة للشفرة، تتعرض الحافة عند أعلى نقطة غير مركزية لأحمال صدمية، مما يؤدي إلى تكسر ناتج عن الإجهاد. ويكشف الفحص عن وجود مواقع تكسر متباعدة بالتساوي حول المحيط.

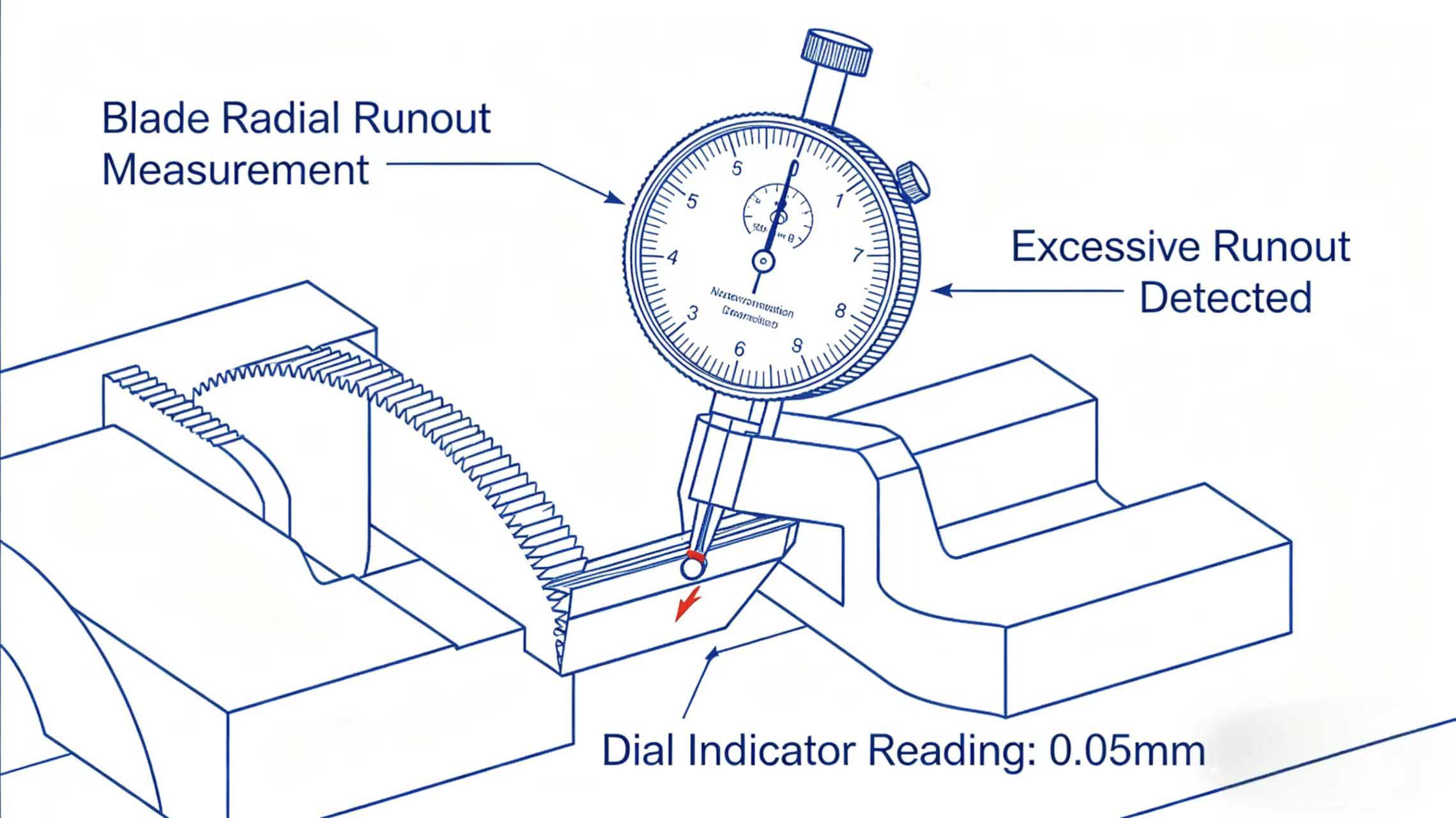

· حلقم بقياس الانحراف الشعاعي للعمود قبل التركيب (يجب أن يكون ≤ 0.005 مم). اختر مركزية عالية شفرات تقطيع مخصصة مع مراعاة التفاوت المسموح به في قطر التجويف وفقًا للمعيار H7.

5. مواد واردة غير طبيعية

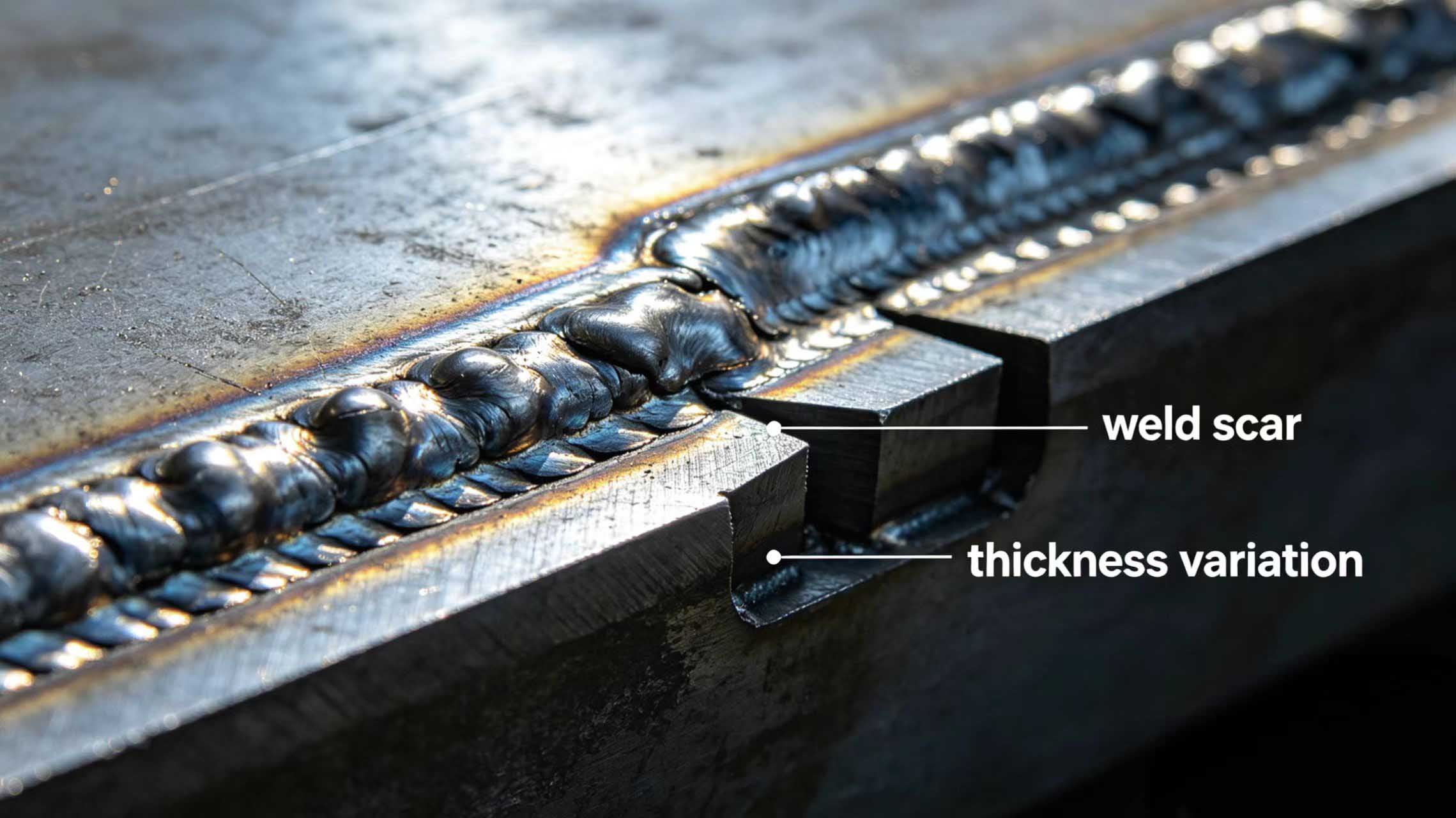

تتجاوز تقلبات سمك المادة ±10%، أو أن حافة المادة بها علامات لحام أو شوائب.

· ظاهرة: ترتفع قوة القطع بشكل فوري عندما تمر الشفرة عبر المناطق السميكة أو الصلبة، متجاوزة حد الحافة ومسببة كسرًا مباشرًا.

· حلالتواصل مع الموردين في المراحل السابقة لضمان استقرار جودة المواد الواردة. في حال كان ذلك أمراً لا مفر منه، اختر شفرات من الفولاذ المقاوم للصدأ مع صلابة أفضل أو ركائز من الكربيد ذات طبقات طلاء متينة.

6. عدم كفاية التشحيم والتبريد

يؤدي القطع الجاف أو عدم كفاية تدفق سائل التبريد إلى تراكم الحرارة الاحتكاكية.

· ظاهرة: تتجاوز درجة حرارة الحافة درجة حرارة التصليد (حوالي 550 درجة مئوية للفولاذ عالي السرعة)، مما يتسبب في تليين موضعي، ثم يمزق المعدن قطعة من الحافة.

· حلتأكد من تغطية منطقة القطع بسائل التبريد بشكل كافٍ. استخدم نظام تزييت برذاذ الزيت أو نظام التزييت بكمية قليلة (MQL) بمعدل تدفق يتراوح بين 5 و20 مل/ساعة.

إجراءات شركة مينغ باي للتكنولوجيا لمكافحة التقطيع

تساعد شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة العملاء على منع التكسر منذ مرحلة التصميم:

شفرات ذات صلابة متدرجة: صلابة عالية عند الحافة (HRC60)، وصلابة أقل على جسم النصل (HRC40-45)، مما يحقق توازناً بين مقاومة التآكل ومقاومة الصدمات.

· معالجة التخميل الدقيق: عملية تخميل متحكم بها للحافة قبل الشحن للقضاء على الخدوش المجهرية.

خدمة التوصية بالمواد: أوصي بالخيار الأنسب شفرات من سبيكة معدنية, شفرات من الفولاذ المقاوم للصدأ، أو شفرات القطع بناءً على ظروف التشغيل الخاصة بك.

خاتمة

لا يُعدّ تكسّر الشفرة بالضرورة مشكلة في جودتها، بل غالباً ما يكون خطأً في توافق النظام. افحص الفجوة والزاوية والتركيب والمادة خطوة بخطوة، ويمكن تجنّب معظم حالات التكسّر. تلتزم شركة مينغ باي للتكنولوجيا بمساعدتك على تجنّب مشاكل التكسّر من خلال تقديم دعم فني احترافي.
