عند تخصيص الشفرات ذات الأشكال الخاصة، ما هي المخاطر الموجودة في مواصفات الرسم لزاوية الحافة؟

عند التخصيص شفرات مخصصة, شفرات دائرية، أو شفرات القطعيُعدّ تحديد زاوية الحافة الخطوة الأكثر عرضةً للخطأ والأكثر احتمالاً للتسبب في نزاعات لاحقة. فزاوية "30 درجة" الواضحة ظاهرياً قد تحمل معاني مختلفة تماماً لدى مختلف المصنّعين أو الفنيين. واستناداً إلى سنوات من الخبرة في معالجة طلبات الشفرات ذات الأشكال الخاصة، تُحدّد شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية خمسة أخطاء رئيسية في تحديد زاوية الحافة في الرسومات، وكيفية تجنّبها.

1. المأزق الأول: تحديد الزاوية فقط دون تحديد الاتجاه

زاوية الحافة مفهوم ثلاثي الأبعاد، يشمل ثلاثة اتجاهات: زاوية الوتد، وزاوية الميل، وزاوية الخلوص. تذكر العديد من الرسومات عبارة "زاوية الحافة 30 درجة" فقط دون تحديد أي زاوية.

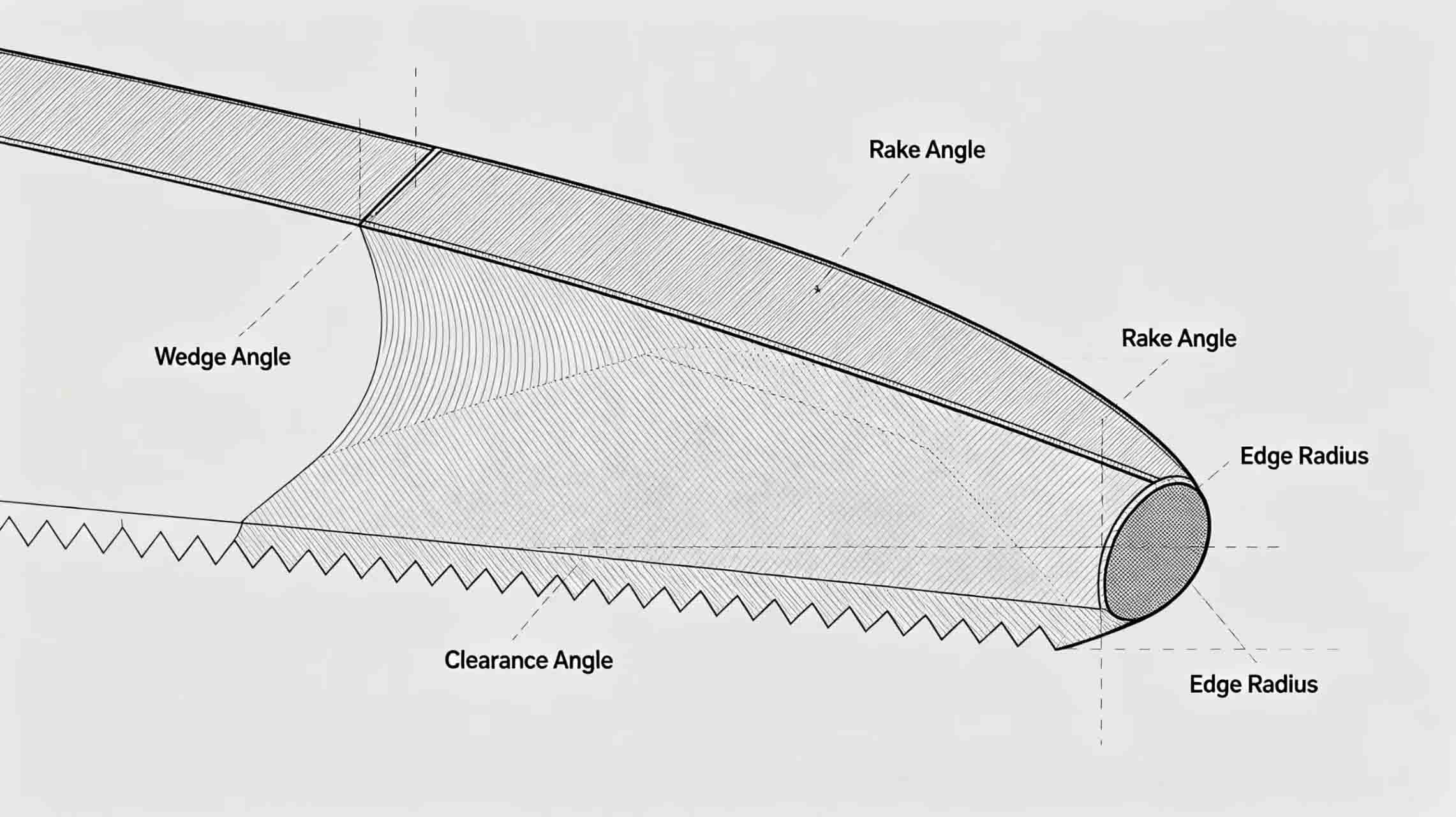

زاوية الوتد هي الزاوية بين وجهي الحافة، وتحدد التوازن بين الحدة والمتانة. زاوية الميل هي الزاوية بين وجه الحافة والمستوى الرأسي، وتؤثر على اتجاه تدفق الرايش. زاوية الخلوص هي الزاوية بين وجه الحافة والسطح المشغول، وتؤثر على الاحتكاك.

المواصفات الصحيحةارسم مقطعًا عرضيًا محليًا مكبرًا، مع تحديد قيم زاوية الوتد، وزاوية الميل، وزاوية الخلوص بوضوح. بالنسبة للشفرات المصنوعة من السبائك أو الفولاذ المقاوم للصدأ، لكل زاوية من الزوايا الثلاث وظيفة مختلفة، ويجب عدم الخلط بينها.

2. المأزق الثاني: عدم تحديد التفاوت المسموح به في الزاوية

زاوية الحافة ليست قيمة دقيقة مطلقة، بل تتطلب هامشًا مسموحًا به من التفاوت. وبدون تحديد التفاوت المسموح به، يعتمد المصنّع افتراضيًا على معايير عامة مثل درجتين زائد أو ناقص، وهو ما قد لا يلبي احتياجاتك الفعلية.

عاقبةقد يتم طحن زاوية الوتد التي تتوقعها والتي تبلغ 25 درجة إلى 27 درجة، مما يزيد بشكل كبير من مقاومة القطع.

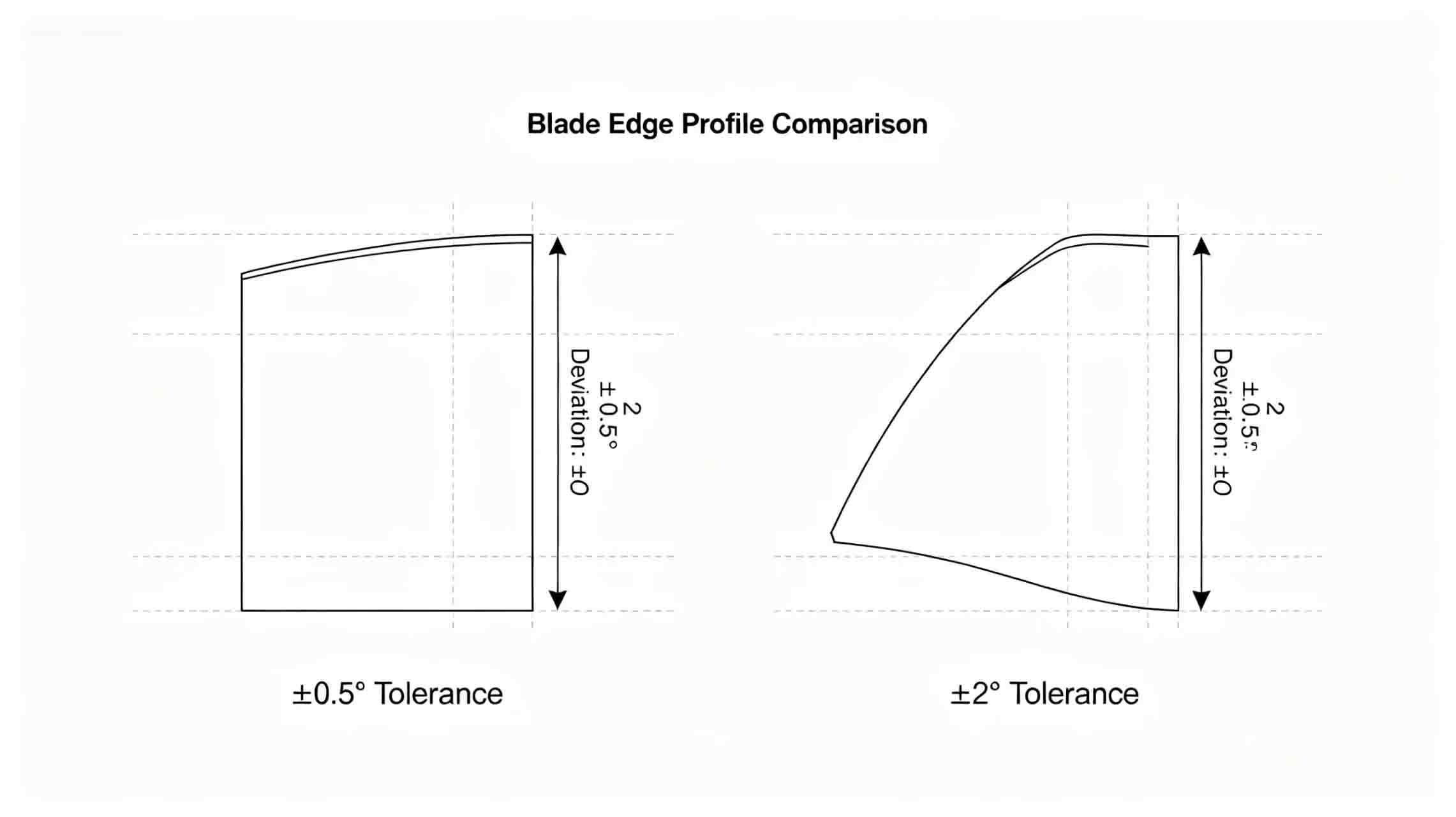

المواصفات الصحيحةحدد مقدار التفاوت المسموح به في الزاوية، على سبيل المثال "زاوية إسفين 25 درجة زائد أو ناقص 0.5 درجة". بالنسبة لشفرات الآلات الدقيقة، يوصى بتفاوت لا يزيد عن زائد أو ناقص 0.5 درجة.

3. المأزق الثالث: تجاهل نصف قطر الحافة، أو قيمة التخميل

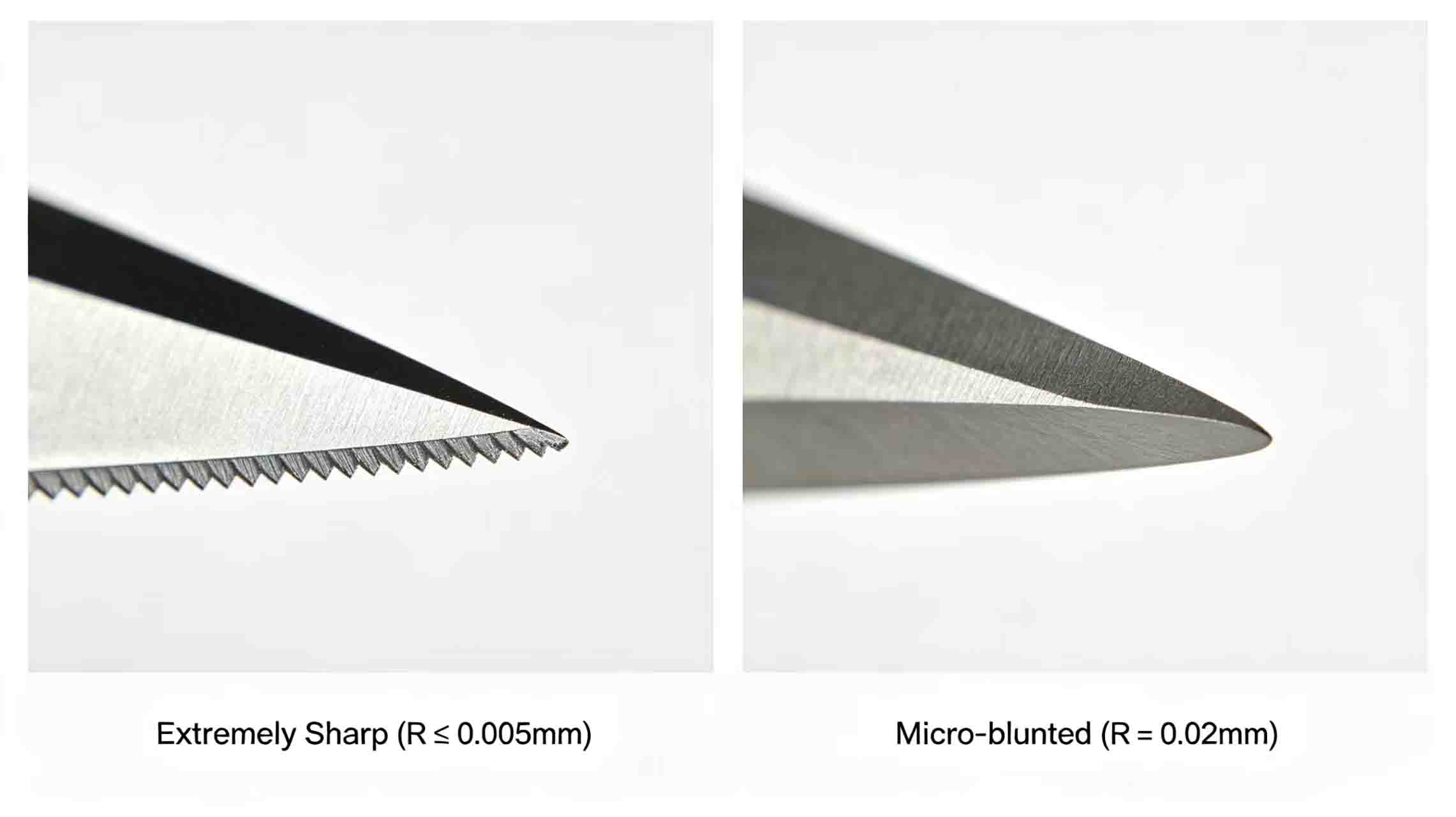

لا تصف زاوية الحافة سوى الزاوية بين وجهي الحافة، ولا تصف الشكل المجهري لطرف الحافة. ​​يمكن شحذ زاوية إسفينية 25 درجة نفسها للحصول على نقطة حادة للغاية بنصف قطر 0.005 مليمتر أو أقل، أو للحصول على نصف قطر مُخَمَّل مجهريًا يبلغ 0.02 مليمتر. يختلف أداء القطع وعمر الأداة اختلافًا كبيرًا بين هاتين الحالتين.

عاقبةأنت تريد حافة مقاومة للتآكل ومُعالجة بالتخميل الدقيق، لكن الشركة المصنعة تنتج حافة حادة للغاية، مما يؤدي إلى تكسرها بشكل متكرر.

المواصفات الصحيحةأضف مواصفات "نصف قطر الحافة R" في الرسم. شفرات تقطيع مخصصة عند قطع الفولاذ العادي، تكون قيمة R من 0.01 إلى 0.02 مليمتر مناسبة.

4. المأزق الرابع: عدم تحديد موقع القياس على الحافة

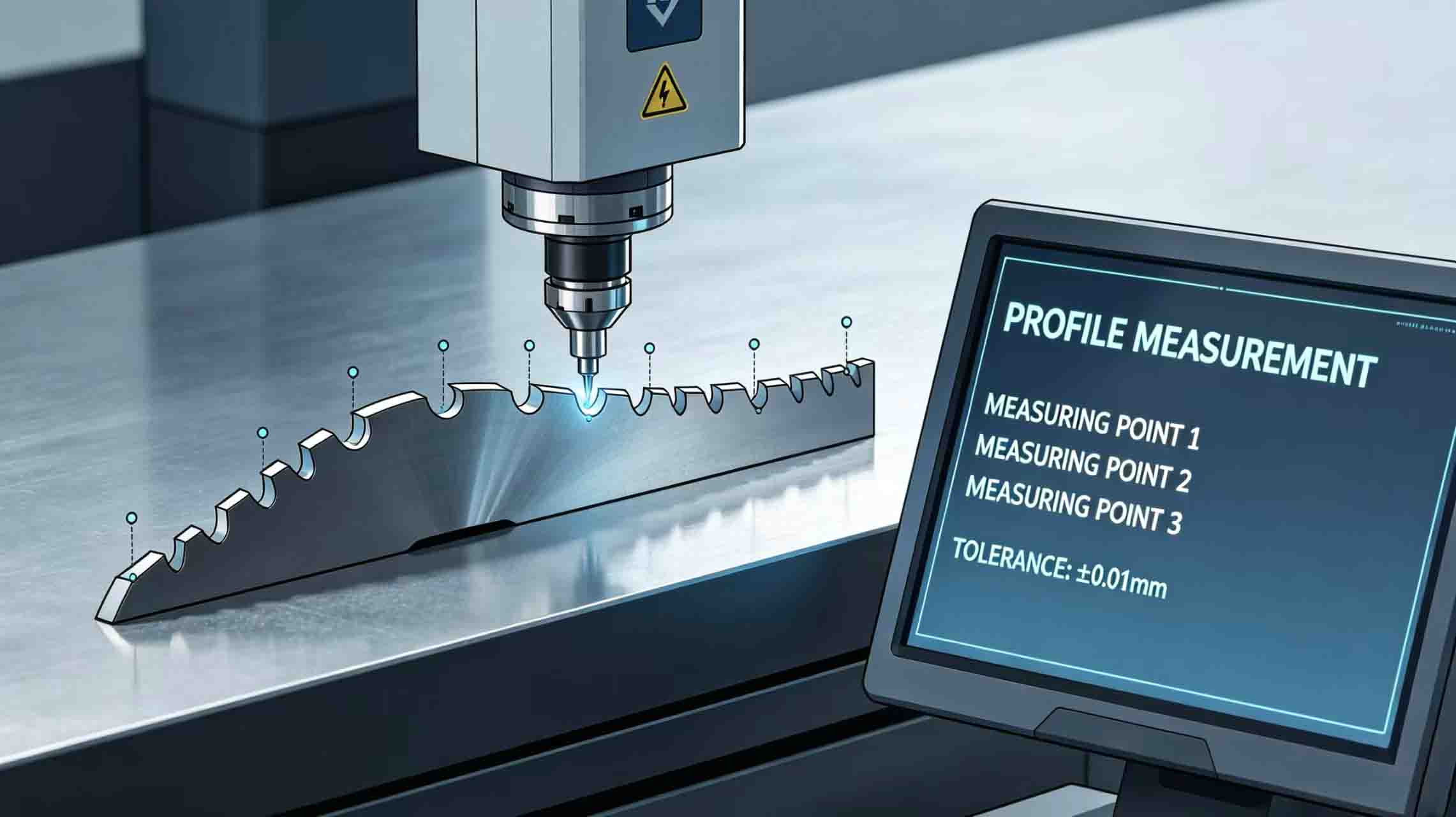

بالنسبة للشفرات ذات الأشكال الخاصة، قد تختلف زاوية الحافة على طول المقطع الجانبي. إذا حددت فقط "زاوية الحافة 30 درجة"، فلن يتمكن المصنّع من تحديد ما إذا كان القياس عند أعلى نقطة، أو أدنى نقطة، أو أي موقع محدد آخر على الحافة.

عاقبةقد تحقق الشفرة النهائية الزاوية المحددة عند نقطة واحدة فقط، مع وجود انحرافات كبيرة في أماكن أخرى.

المواصفات الصحيحةاذكر أن "زاوية الحافة هي زاوية الوتد في المقطع العرضي العادي عند كل نقطة على طول المقطع الجانبي". قدم نموذجًا ثلاثي الأبعاد إذا لزم الأمر.

5. المأزق الخامس: الخلط بين زاوية الحافة الأولية والزاوية بعد إعادة الشحذ

تحتاج الشفرات إلى إعادة شحذ متكررة خلال فترة استخدامها. ويعتمد تغير زاوية الحافة بعد كل عملية شحذ على التصميم الهندسي للشفرة.

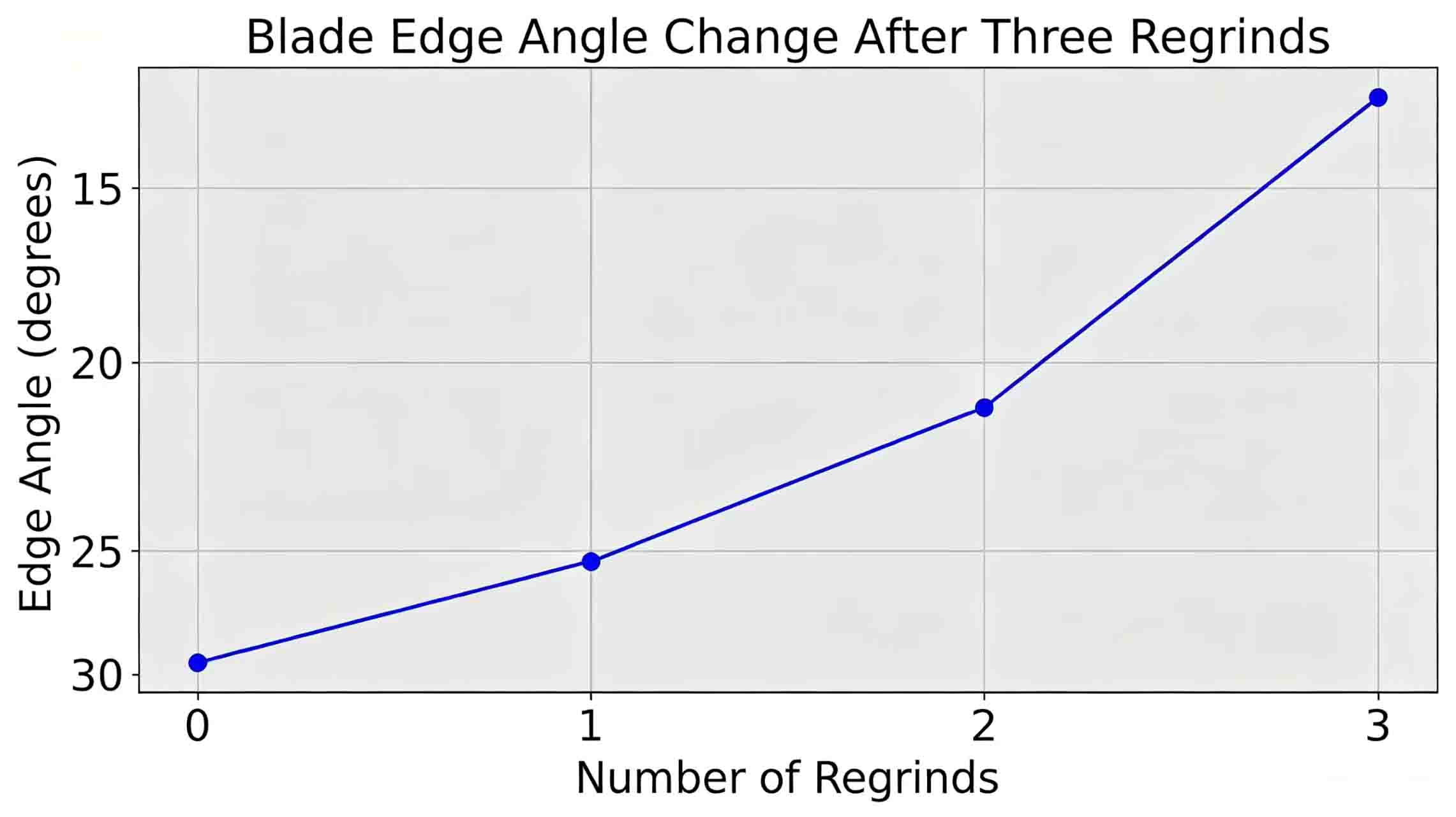

مشكلةإذا حدد الرسم الزاوية الأولية فقط، ولكن تم تصميم الشفرة كنوع قابل لإعادة الشحذ، فإن الزاوية تصبح أصغر بعد إعادة الشحذ، مما يؤثر على أداء القطع.

المواصفات الصحيحة: اذكر بوضوح أن "هذه الزاوية مخصصة للحالة الأولية، ويجب ألا يتجاوز تغيير الزاوية بعد ما يصل إلى ثلاث عمليات إعادة شحذ درجة واحدة زائد أو ناقص".

6. كيف نتجنب هذه المخاطر؟

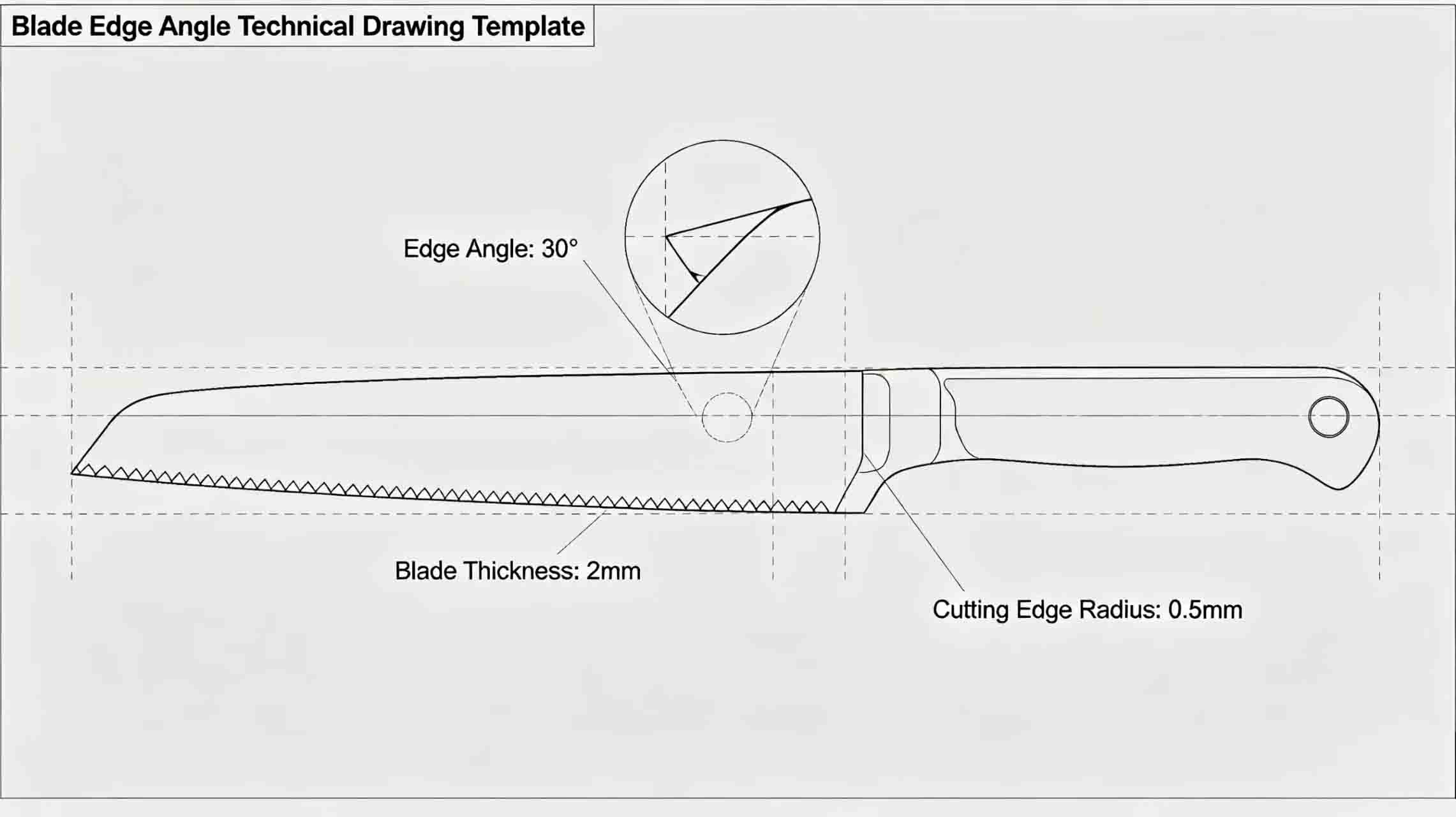

أولاً، قم بتوفير مناظر مقطعية. ارسم مقطعًا عرضيًا محليًا مكبرًا واحدًا على الأقل لمنطقة الحافة، مع تحديد جميع الزوايا ونصف القطر.

ثانيًا، يُرجى الرجوع إلى معايير مينغ باي. يمكننا توفير نموذج قياسي لتحديد زوايا الحواف؛ ما عليك سوى ملؤه وفقًا للنموذج.

ثالثًا، ضع في اعتبارك عينة تجريبية. بالنسبة للمركبات المعقدة شكل خاص شفرات دائرية، يُنصح بصنع شفرة تجريبية واحدة أولاً للتحقق من تأثير الزاوية.

الدعم الفني لشركة مينغ باي للتكنولوجيا

نقدم خدمات مراجعة الرسومات لـ شفرات ذات شكل خاصشفرات القطع، والشفرات الميكانيكية. قبل تقديم طلبك رسميًا، سيتحقق مهندسونا من اكتمال مواصفات الزاوية ومعقوليتها، وسيقترحون التعديلات اللازمة.

خاتمة

تُعدّ زاوية الحافة العامل الأساسي في أداء الشفرة. قد تؤدي المواصفات غير الواضحة إلى شفرات غير مناسبة، أو حتى إلى تلفها. لذا، توصي شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة بتخصيص 10 دقائق لتأكيد تفاصيل مواصفات زاوية الحافة مع فريقنا الفني قبل تقديم طلبك. تجنّب أي ثغرات، وستنجح عملية التخصيص من المحاولة الأولى.
