شفرات دائرية من كربيد ذي حبيبات فائقة النعومة

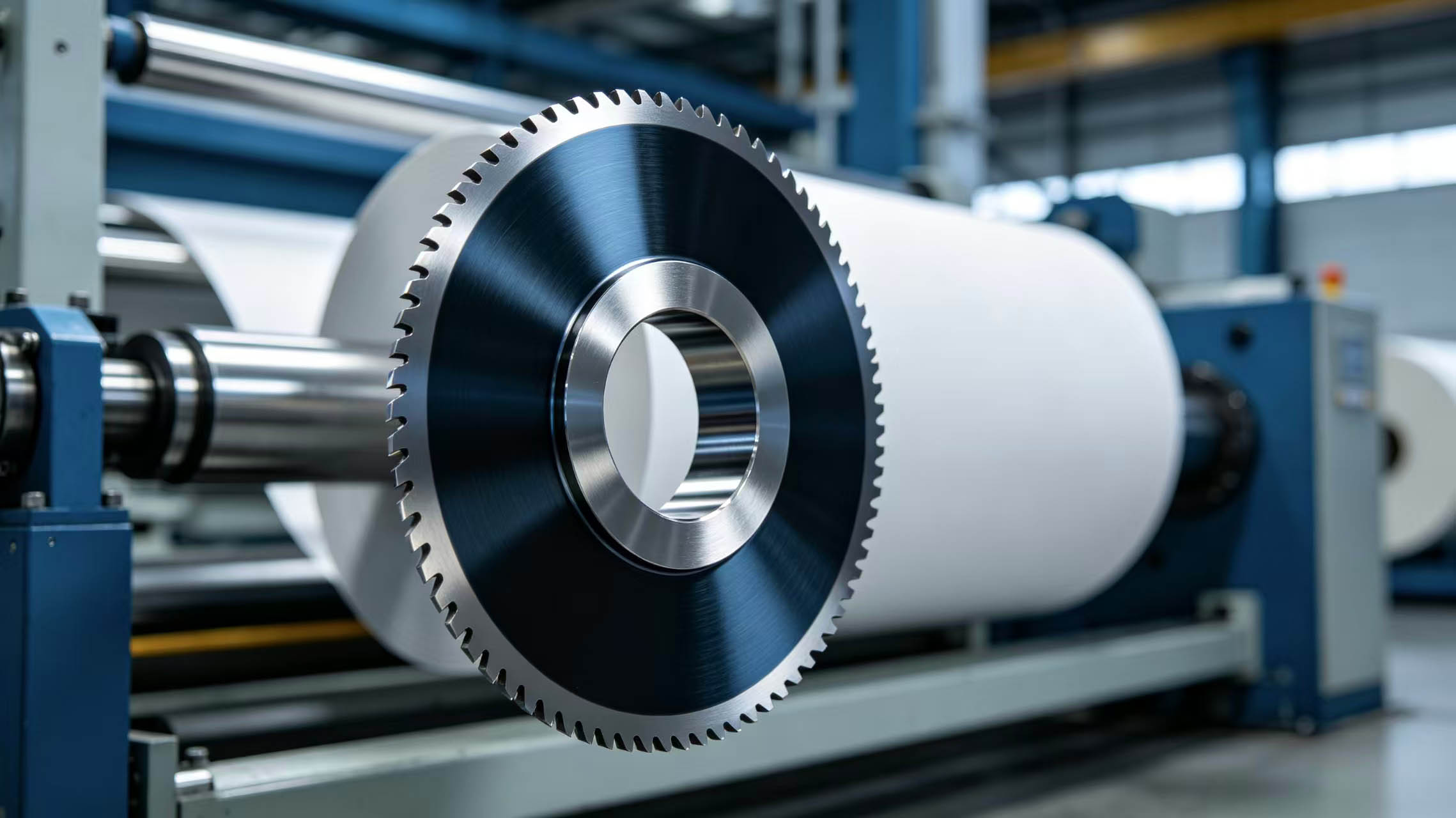

في عملية إعادة لف الورق، يُعدّ الاستبدال المتكرر للشفرات الدائرية مشكلة مزمنة في إدارة الإنتاج. فبعد قطع لفة ورق واحدة، تصبح الشفرة غير حادة، ويستغرق تغييرها وإعادة ضبطها وإعادة تشغيلها ما لا يقل عن 15-20 دقيقة في كل مرة. يضطر خط إعادة اللف عالي السرعة إلى تغيير الشفرات من 3 إلى 5 مرات يوميًا، مما يُراكم أكثر من ساعة من التوقف، ويؤدي مباشرةً إلى خسارة في الطاقة الإنتاجية والأرباح. وقد تقبّلت العديد من مصانع الورق الوضع الراهن القائل بأن "الشفرات مواد استهلاكية"، لكن شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة تُؤكد أنه من خلال التحسين المنهجي، يُمكن مضاعفة عمر خدمة الشفرات الدائرية لآلات إعادة اللف. تُقدّم هذه المقالة حلولًا عملية للتحسين من خمسة جوانب: المادة، والطلاء، وهندسة الحافة، والتركيب، والطحن. 1. لماذا تتآكل شفرات آلة إعادة اللف بسرعة؟ تقوم آلات إعادة اللف بتقطيع الورق المجفف النهائي. وتُعدّ المواد المالئة الموجودة في الورق (كربونات الكالسيوم، والتلك، والكاولين، وغيرها) وغبار الورق من العوامل الرئيسية لتآكل الشفرات. تُسبب هذه الجسيمات الصلبة تآكلًا مستمرًا لحافة القطع أثناء التقطيع، حيث تكون درجة التآكل أعلى بكثير من التقطيع المعدني العادي. في الوقت نفسه، تصل سرعات خطوط إعادة اللف عادةً إلى 300-800 متر/دقيقة، ويزيد الاحتكاك عالي السرعة من ارتفاع درجة حرارة الحافة وتآكلها.  2. تحسين المواد - استبدال الفولاذ عالي السرعة بالكربيد لا تزال معظم مصانع الورق تستخدم الفولاذ عالي السرعة في الوقت الحالي شفرات دائرية لقطع اللفائف بصلابة تتراوح بين 58 و62 على مقياس روكويل C، والتي تتميز بعمر افتراضي محدود في ظروف السرعات العالية والاحتكاك الشديد. توصي شركة مينغ باي للتكنولوجيا بالترقية إلى شفرات دائرية من كربيد ذي حبيبات فائقة النعومة بصلابة تتراوح بين 90 و93 HRA (ما يعادل 68-75 HRC)، يوفر هذا الفولاذ مقاومة للتآكل تفوق مقاومة الفولاذ عالي السرعة بثلاث إلى خمس مرات. ويضمن هيكله الحبيبي فائق الدقة توزيعًا أكثر تجانسًا للكربيد، مما يحسن بشكل ملحوظ مقاومة التكسر الدقيق. ومع زوايا الحواف المناسبة، يمكن زيادة طول القطع لكل شفرة مركبة من 8000 متر إلى أكثر من 25000 متر. 3. تحسين الطلاء - طلاء الكربون الشبيه بالماس (DLC) يقلل الاحتكاك والالتصاق أثناء عملية التقطيع في آلة إعادة اللف، تميل المواد اللاصقة والراتنجات الموجودة في الورق إلى تشكيل طبقة لاصقة على سطح الحافة، مما يزيد من مقاومة الاحتكاك ويسرع من بهتان الحافة. شفرات دائرية لإعادة لف الورق مطلية بطبقة DLC تتميز الشفرات المطلية بطبقة الكربون الشبيهة بالماس بمعامل احتكاك منخفض للغاية (0.05-0.1)، مما يقلل بشكل فعال من حرارة الاحتكاك بين الحافة والورق، ويقلل من تراكم المواد اللاصقة، ويزيد في الوقت نفسه من صلابة سطح الحافة لضمان تآكل أكثر انتظامًا وأبطأ. تُظهر بيانات الاختبار أن الشفرات المطلية بطبقة الكربون الشبيهة بالماس تدوم بنسبة 60% إلى 80% أطول من الشفرات غير المطلية في آلات إعادة اللف عالية السرعة.  4. تحسين هندسة الحواف - تحقيق التوازن بين الحدة والمتانة تؤثر زاوية حافة شفرات آلة إعادة اللف بشكل مباشر على مقاومة القطع وقوة الحافة. ​​الزاوية الصغيرة جدًا (25 درجة) تزيد من مقاومة القطع والاحتكاك. شفرات دائرية مخصصة لآلة لف الورق يُوصى باستخدام زاوية تتراوح بين 18° و22°، وزاوية خلوص تتراوح بين 6° و8°، ومعالجة دقيقة للتخميل (نصف قطر الحافة R = 0.005-0.010 مم). يضمن هذا المزيج قطعًا سلسًا مع مقاومة فعالة للصدمات الكاشطة، وهو عامل هندسي أساسي لإطالة عمر المنتج.  5. التحكم الدقيق في التركيب - تقليل التآكل غير المتساوي يؤدي التركيب غير المتمركز أو الحركة المحورية للشفرة إلى إجهاد موضعي غير متساوٍ على الحافة، مما ينتج عنه تآكل غير متساوٍ - جانب واحد متآكل بشدة بينما يظل الجانب الآخر حادًا، ولكن العمر الإجمالي ينتهي قبل الأوان. شفرات لف عالية الدقة يتطلب التركيب انحرافًا شعاعيًا لا يتجاوز 0.02 مم وحركة محورية لا تتجاوز 0.01 مم. يُنصح باستخدام فواصل دقيقة ومفاتيح عزم الدوران للربط لتجنب الإفراط في الربط أو الارتخاء.  6. إدارة دورة الطحن - الصيانة الاستباقية بدلاً من الاستبدال التفاعلي لا تنتظر حتى تصبح الشفرة بالية تمامًا قبل استبدالها. أنشئ نظام "شحذ استباقي": عندما يصل طول القطع إلى 80% من القيمة التجريبية، حدد موعدًا للشحذ. شفرات دائرية مقاومة للتآكل لإعادة لف الورق يمكن استعادة أكثر من 95% من الأداء الأصلي بعد عملية الصقل المناسبة، مع عمر افتراضي يصل إلى 3-5 أضعاف عمر الشفرة الجديدة. تقدم شركة مينغ باي للتكنولوجيا خدمات متكاملة للصقل وإعادة الطلاء لمساعدة العملاء على تحقيق أقصى استفادة من الشفرة طوال دورة حياتها.  7. مقارنة الحالات كان مصنع ورق كبير يستخدم في الأصل شفرات دائرية عادية من الفولاذ عالي السرعة في آلة إعادة اللف، حيث كان يتم تغيير الشفرات ثلاث مرات في كل وردية عمل بطول قطع يبلغ حوالي 6000 متر. بعد التحول إلى شفرات إعادة اللف الدائرية المصنوعة من كربيد التنجستن فائق النعومة من شركة مينغ باي للتكنولوجيا (مع طلاء DLC، وزاوية حافة 20 درجة)، استقر طول القطع الواحد فوق 25000 متر، وانخفض معدل تغيير الشفرات من ثلاث مرات في كل وردية عمل إلى أقل من مرة واحدة، وزاد العمر الافتراضي للشفرات بمقدار أربعة أضعاف، وانخفضت تكلفة الأدوات السنوية وخسائر وقت التوقف بأكثر من 150000 يوان صيني. خاتمة لا يُعدّ الاستبدال المتكرر لشفرات إعادة اللف الدائرية في صناعة الورق أمرًا حتميًا. فمن خلال تطوير المواد (استبدال الفولاذ عالي السرعة بالكربيد)، وتحسين الطلاء (الطلاء الكربوني الماسي لتقليل الاحتكاك)، وتحسين هندسة الحواف (18°-22° + التخميل الدقيق)، والتحكم الدقيق في التركيب، والإدارة الاستباقية للطحن، يُمكن مضاعفة عمر الخدمة بسهولة. شركة مينغ باي للتكنولوجيا على أتمّ الاستعداد لمساعدتكم في خفض تكاليف الأدوات وتحسين كفاءة التقطيع من خلال حلول شفرات احترافية. وحدة الأسئلة الشائعة: س1: ما هو الفرق في السعر بين شفرات إعادة اللف المصنوعة من الكربيد وشفرات الفولاذ عالي السرعة؟ وهل يستحق ذلك؟ج: عادةً ما تكلف شفرات الكربيد ضعفين إلى ثلاثة أضعاف تكلفة شفرات الفولاذ عالي السرعة، لكن عمرها الافتراضي أطول بثلاثة إلى خمسة أضعاف. أما من حيث تكلفة طول القطع، فإن التكلفة الإجمالية لاستخدام الكربيد أقل بنسبة 40% إلى 60% من الفولاذ عالي السرعة، مع تقليل وقت التوقف عن العمل بشكل ملحوظ عند تغيير الشفرات، مما يجعلها خيارًا مجديًا للغاية. س2: هل سيتقشر طلاء DLC بسرعة عند تقطيع الورق؟ج: يتميز طلاء الكربون الشبيه بالماس (DLC) بالتصاق جيد، ومن غير المرجح أن يتقشر في ظروف التقطيع الورقي ذات التأثير المنخفض. عادةً ما يظهر تلف الطلاء على شكل تآكل تدريجي بدلاً من التقشر، حيث يصل عمره إلى أكثر من 80% من عمر ركيزة الشفرة. تستخدم شركة مينغ باي للتكنولوجيا عمليات الترسيب الفيزيائي للبخار (PVD) بالإضافة إلى الترسيب بمساعدة البلازما لضمان التصاق ممتاز للطلاء. س3: لماذا يوصى بزاوية حافة شفرة آلة إعادة اللف من 18° إلى 22°؟ج: عند زاوية أقل من 15 درجة، تكون قوة الحافة غير كافية وعرضة للتشقق؛ وعند زاوية أعلى من 25 درجة، تزداد مقاومة القطع ويزداد الاحتكاك. وتُعدّ الزاوية بين 18 و22 درجة هي الأمثل لتحقيق التوازن بين حدة الحافة وقوتها. وبالإضافة إلى التخميل الدقيق، فإنها تُطيل عمر الشفرة مع الحفاظ على جودة القطع. س4: كم مرة يجب شحذ شفرات آلة إعادة اللف؟ج: يُوصى بتحديد دورة التجليخ بناءً على طول القطع. بالنسبة لشفرات الكربيد، يُنصح بجدولة التجليخ عندما يصل طول القطع الأولي إلى 80% من العمر التصميمي (حوالي 20,000 متر)، ثم كل 15,000-18,000 متر بعد ذلك. يجب إجراء التعديلات بناءً على وزن الورق، ومحتوى الحشو، وظروف التآكل الفعلية. س5: هل يمكن للشفرات المطلية الحفاظ على فعالية الطلاء بعد عملية الطحن؟أ: يؤدي التجليخ إلى إزالة الطلاء من الحافة، مما يكشف عن المادة الأساسية. يُنصح بإعادة الطلاء بعد التجليخ، أو مراعاة سماكة الطلاء المطلوبة عند الشراء. تقدم شركة مينغ باي للتكنولوجيا خدمات متكاملة تشمل التجليخ وإعادة الطلاء لضمان استعادة أداء الشفرة إلى حالتها الأصلية بعد كل عملية تجليخ.موقع إلكتروني: www.mingbaiblade.com

في عمليات تقطيع أقطاب بطاريات الليثيوم، يحدث تكسر متكرر لـ شفرات دائرية تُعدّ مشكلة التكسّر مشكلةً مُستعصيةً تُؤرّق العديد من خطوط الإنتاج. لا يقتصر تأثيرها على تكوين نتوءاتٍ زائدةٍ وتساقطٍ كثيفٍ للمسحوق على حافة القطب الكهربائي فحسب، بل قد تُؤدّي أيضًا إلى ثقب الفاصل، مُسبّبةً مخاطر حدوث ماس كهربائي في البطارية. يلجأ العديد من المستخدمين في البداية إلى تعديل معايير المعدات، لكن شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية تُؤكّد أن السبب الجذري للتكسّر المُتكرّر غالبًا ما يكمن في عدم التوافق بين مادة الشفرة وظروف التشغيل. تُقدّم هذه المقالة حلًا منهجيًا من منظور المواد. 1. الأسباب الجذرية للتشقق في عملية شق الأقطاب الكهربائية تتكون أقطاب بطاريات الليثيوم من موصلات تيار مصنوعة من رقائق الألومنيوم/رقائق النحاس، بالإضافة إلى طبقات طلاء للأقطاب الموجبة والسالبة. تتميز هذه الطبقات بصلابتها وهشاشتها. أثناء عملية القطع، يجب أن تقطع الشفرات الدائرية طبقة الطلاء ورقائق المعدن في آنٍ واحد، مما يمثل تحديًا مزدوجًا يتمثل في صلابة الحواف ومتانتها. تشمل الأسباب الرئيسية للتشقق ما يلي: تأثير جزيئات الطلاء الصلب: تتميز مواد الأقطاب الموجبة مثل فوسفات الحديد الليثيوم بصلابة عالية، مما يخلق تأثيرات دقيقة على الحافة أثناء القطع.تقلبات سمك الرقاقة: تؤدي انحرافات السماكة التي تتجاوز 3 ميكرومتر في جامع التيار إلى قوى قطع غير متساوية.صلابة الشفرة غير كافيةالكربيد صلب ولكنه هش، ومقاومته للصدمات ضعيفة.عيوب دقيقة في الحواف: تتشكل الشقوق الدقيقة أثناء عملية الطحن وتنتشر تحت تأثير الإجهاد المتناوب.  2. أربعة اتجاهات لتحسين استخدام الموادn 1. اختر ركيزة كربيد ذات حبيبات فائقة النعومة يحتوي الكربيد التقليدي على حبيبات خشنة، وتكون جزيئات الكربيد عرضة للانفصال تحت تأثير الصدمات، مما يشكل نقطة البداية للتشقق. شفرات دائرية من كربيد ذي حبيبات فائقة النعومة يُستخدم مسحوق كربيد التنجستن بحجم حبيبات ≤ 0.5 ميكرومتر في عملية تقطيع أقطاب بطاريات الليثيوم، مما يحقق صلابة تتراوح بين 90 و93 HRA (ما يعادل 68-75 HRC). يضمن التركيب الحبيبي الدقيق توزيعًا أكثر تجانسًا للكربيد، مما يُحسّن بشكل ملحوظ مقاومة التكسر الدقيق. كما يُمكن للركيزة ذات الحبيبات فائقة الدقة أن تزيد من قوة الكسر العرضي بنسبة 20-30%، مما يُقلل بشكل جذري من حدوث التكسر.  2. مطابقة درجات الكربيد المختلفة تختلف متطلبات الصلابة للشفرات باختلاف مواد الأقطاب الكهربائية: أنود رقائق النحاس (القطب السالب): مرونة جيدة، تتطلب صلابة شفرة أعلى - يوصى باستخدام YG10X (HRA90.5).كاثود من رقائق الألومنيوم (القطب الموجب): طبقة أكسيد سطحية عالية الصلابة - يوصى باستخدام YG12X (HRA91.5)، والتي يمكن أن تطيل العمر بمقدار 2.3 مرة مقارنة بـ YG8 على رقائق الألومنيوم.أقطاب كهربائية مطلية: مواد الطلاء صلبة وهشة، مما يتطلب شفرات ذات صلابة أعلى وحواف حادة. 3. تطبيق طبقات PVD لتعزيز مقاومة الصدمات على الحواف لا تعمل الطلاءات على تحسين مقاومة التآكل فحسب، بل تقلل أيضًا من معامل الاحتكاك وتقلل من التكسر الناتج عن الالتصاق. شفرات دائرية مطلية مقاومة للتآكل ذات صلابة عالية فعالة للغاية في تقطيع بطاريات الليثيوم: طلاء TiAlN: يقلل ارتفاع النتوءات بنسبة 35٪ - 42٪ على أقطاب رقائق النحاس.طلاء DLC: يقلل من النتوءات بنسبة 50٪ - 58٪ على أقطاب رقائق الألومنيوم، بمعامل احتكاك منخفض يصل إلى 0.1 (غير مطلي 0.4).طلاء TiCNيقلل من التصاق النحاس/الألومنيوم بنسبة 40%.  4. تحسين تصميم هندسة الحواف تؤثر زاوية الحافة بشكل مباشر على احتمالية حدوث التكسر. شفرات دائرية عالية الدقة لشق الأقطاب الكهربائية يُنصح باستخدامها مع: زاوية الحافة 25°-35°، لتحقيق التوازن بين الحدة والقوة.يتم التحكم في نصف قطر الحافة في حدود 3 ميكرومتر، مما يحافظ على الحدة مع تجنب التكسر الدقيق.صقل سطح المرآة إلى Ra ≤ 0.1 ميكرومتر، بدون أي تشقق تحت تكبير 50-100 مرة.  3. توصيات دعم تعديل العملية بعد تحسين المواد، يوصى أيضاً بإجراء التعديلات التالية على العملية: فجوة الشفرةيتم التحكم في الفجوة بنسبة 10-20% من إجمالي سمك القطب. الفجوة الكبيرة جدًا (>0.1 مم) تُسبب نتوءات؛ أما الفجوة الصغيرة جدًا فتُسبب تساقط المسحوق.سرعة القطعيتم التحكم في السرعة عند 60-120 متر/دقيقة. السرعة الزائدة تزيد من حرارة الاحتكاك.فحص دوري: افحص الحافة كل 4 ساعات؛ إذا كان التكسر >0.03 مم، فستكون هناك حاجة لإعادة الشحذ. 4. حلول شفرات تقطيع الأقطاب الكهربائية من شركة مينغ باي للتكنولوجيا تقدم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة سلسلة شفرات مخصصة لشق أقطاب بطاريات الليثيوم: شفرات دائرية لقطع الأقطاب الكهربائية المصنوعة من كربيد ذي حبيبات فائقة النعومة: حجم الحبيبات ≤ 0.5 ميكرومتر، الصلابة HRA90-93.طلاءات اختيارية من TiAlN/DLC/TiCN، تتناسب مع الحل الأمثل لمواد الأقطاب الموجبة/السالبة.حواف مصقولة بلمسة نهائية عاكسة، بدون تشقق تحت تكبير 50x.توصيات بشأن اختيار المواد وتشخيص ظروف العمل في الموقع.  5. مقارنة الحالات كان مصنع لبطاريات الليثيوم يقوم بتقطيع مادة قطب الليثيوم الحديدي الموجب. كانت الشفرات الدائرية الكربيدية العادية تتشقق كل ساعتين، مما يتسبب في ظهور نتوءات تتجاوز الحد المسموح به. بعد التحول إلى استخدام قطب كربيد ذي حبيبات فائقة النعومة من شركة مينغ باي للتكنولوجيا، تم حل المشكلة. شفرات دائرية قاطعة مع طلاء TiAlN، امتد الوقت بين أحداث التقطيع إلى 12 ساعة، وزاد عمر الشفرة بمقدار 4 مرات، وتم التحكم في نتوءات القطب الكهربائي باستمرار في حدود 5 ميكرومتر.  خاتمة غالباً ما ينجم التكسر المتكرر للشفرات الدائرية في عملية تقطيع أقطاب بطاريات الليثيوم عن نوعية المادة المستخدمة. ويمكن للتحسينات المنهجية للمواد - بدءاً من استخدام ركيزة كربيد فائقة النعومة، ومطابقة الدرجات، وطلاءات الترسيب الفيزيائي للبخار، وصولاً إلى تحسين هندسة الحواف - أن تقلل بشكل كبير من التكسر وتطيل عمر الشفرة. شركة مينغ باي للتكنولوجيا على أتم الاستعداد لمساعدتكم في التغلب على تحديات تكسر الأقطاب الكهربائية من خلال حلول مواد احترافية.الموقع الإلكتروني: www.mingbaiblade.com
