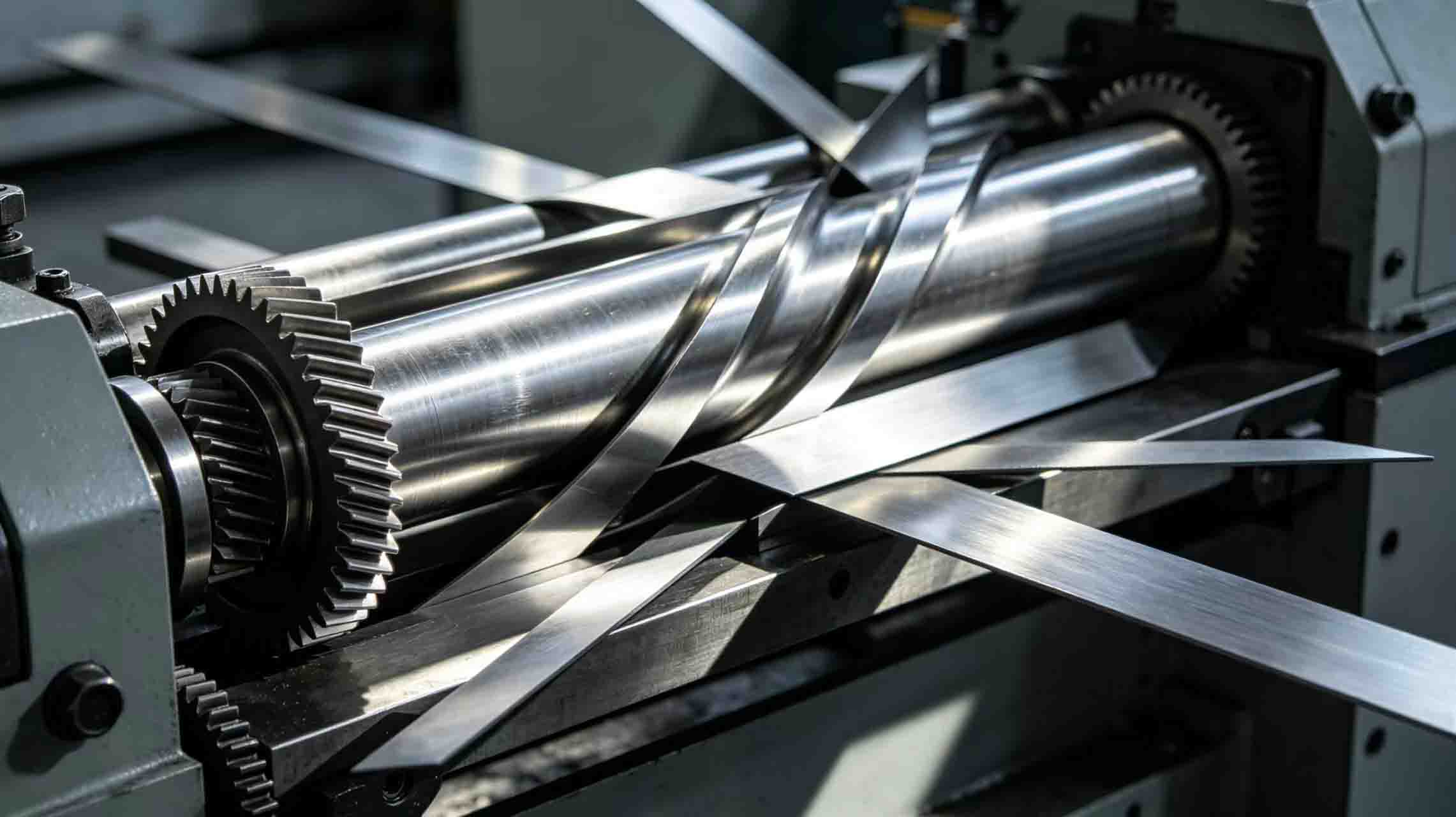

شفرات القطع العلوية والسفلية

في عمليات تقطيع المعادن، تكون الفجوة الجانبية بين العلوي والسفلي شفرات القطع يُعدّ ضبط الفجوة الجانبية أحد أهمّ معايير عملية التصنيع. فإذا كانت الفجوة كبيرة جدًا، تصبح حواف القطع خشنة. أما إذا كانت صغيرة جدًا، فإنّ الشفرات تحتكّ ببعضها، ممّا يُولّد حرارة وقد يُسبّب تكسّرًا. يلجأ العديد من المشغلين إلى ضبطها يدويًا، ممّا يؤدّي إلى تفاوت جودة المنتج. تُقدّم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية، استنادًا إلى المعايير المحلية والدولية وسنوات من الخبرة، شرحًا مُفصّلًا لمنطق وطريقة ضبط الفجوة الجانبية. 1. ما هو جوهر الفجوة الجانبية؟ الفجوة الجانبية هي المسافة الأفقية بين حواف القطع العلوية والسفلية شفرات دائريةيتمثل الغرض من هذه الفجوة في توفير مساحة للتشوه الجانبي الذي يحدث عند قص المادة. إذا كانت الفجوة صغيرة جدًا، تتعرض المادة لضغط مفرط، مما يؤدي إلى تبييض الحواف وتصلبها. أما إذا كانت الفجوة كبيرة جدًا، فإن المادة تتمدد وتتمزق، مما يزيد من النتوءات. تسمح الفجوة الجانبية المثالية ال مادة أن تتعرض للانزلاق والكسر بدلاً من الانضغاط والتمزق عند اختراق الحافة.  2. قاعدة عامة: قاعدة الـ 5% بالنسبة لمعظم المواد، يمكن تحديد الفجوة الأولية باستخدام الصيغة التالية:الفجوة الجانبية = سمك المادة × (5% إلى 10%) · المواد الصلبة والهشة مثل الفولاذ السيليكوني والفولاذ عالي الكربون: استخدم الحد الأعلى من 8% إلى 10% لتجنب تكسر الحافة بفعل الصدمات.· مواد ناعمة ومتينة مثل الفولاذ منخفض الكربون والنحاس والألومنيوم: استخدم الحد الأدنى من 5٪ إلى 7٪ لتقليل النتوءات.· مواد فائقة الرقة أقل من 0.3 مليمتر: استخدم من 3% إلى 5% لمنع تجعد الحواف. على سبيل المثال، بالنسبة للوحة فولاذية عادية بسمك 2.0 مليمتر، اضبط الفجوة الأولية على 2.0 × 5% = 0.10 مليمتر. أما بالنسبة للفولاذ السيليكوني بسمك 0.5 مليمتر، فاضبط الفجوة على 0.5 × 10% = 0.05 مليمتر.3. توصيات مفصلة للمواد المختلفة الفولاذ الكربوني العادي مثل Q235 و SPCC: خذ من 5% إلى 8% من سمك المادة. استخدم الحد الأدنى للمواد الرقيقة والحد الأعلى للمواد السميكة. الفولاذ المقاوم للصدأ مثل الفولاذ المقاوم للصدأ 304 و430: استخدم نسبة تتراوح بين 6% و10%. يتميز الفولاذ المقاوم للصدأ بتصلب شديد عند تشكيله، لذا فإن زيادة الفجوة تقلل الاحتكاك بين الحافة والمادة. فولاذ السيليكوناستخدم نسبة تتراوح بين 8% و 12%. المادة صلبة وهشة، مما يتطلب فجوة أكبر لتقليل الصدمة. النحاس والألومنيوماستخدم نسبة تتراوح بين 4% و 6%. المعادن اللينة حساسة للفجوة؛ فالفجوة الكبيرة جدًا تسبب تمدد الحواف. فولاذ عالي القوةاستخدم نسبة تتراوح بين 8% و 10%. يجب ألا تكون الفجوة صغيرة جدًا لتحقيق التوازن بين الصلابة والمتانة. للشفرات المصنوعة من السبائك أو شفرات من الفولاذ المقاوم للصدأوبما أن المادة نفسها أكثر صلابة، يمكن تقليل الفجوة بنسبة 5٪ إلى 10٪.  4. خطوات عملية لضبط الفجوة الخطوة 1: تصفير - قرّب الشفرتين العلوية والسفلية من بعضهما حتى تتلامسا تلامساً خفيفاً، مع الشعور باحتكاك طفيف. عند هذه النقطة، تكون الفجوة معدومة. الخطوة الثانية: الضبط الأولي باستخدام مقياس السماكة - بناءً على سُمك المادة والتركيبة، اختر مقياس سُمك مناسب. أدخله بين الشفرتين العلوية والسفلية، ثم قم بفك صامولة قفل حامل الشفرة، واضبطه حتى يُمكن سحب مقياس السُمك بمقاومة طفيفة.  الخطوة 3: التحقق من القطع التجريبي - قم بشق جزء من المادة بسرعة عادية وافحص الحافة المقطوعة باستخدام عدسة مكبرة. · تشير النتوءات الصغيرة والمتجانسة إلى أن الفجوة مناسبة.تشير النتوءات الموجودة على جانب واحد إلى عدم محاذاة محورية بين الشفرات العلوية والسفلية؛ اضبط الوضع المحوري.• تشير النتوءات الكبيرة ذات علامات التمزق إلى أن الفجوة كبيرة جدًا؛ قللها بمقدار 0.01 إلى 0.02 مليمتر.يشير تبييض الحافة بالبودرة إلى أن الفجوة صغيرة جدًا؛ قم بزيادة المسافة بمقدار 0.01 إلى 0.02 مليمتر.  الخطوة الرابعة: حفظ السجلات - سجل قيمة الفجوة المثلى على بطاقة العملية لاستخدامها مباشرة في المرة القادمة. 5. المفاهيم الخاطئة الشائعة وتصحيحها المفهوم الخاطئ 1استخدام نفس المسافة لمواد مختلفة. تصحيح: في كل مرة تقوم فيها بتغيير المواد، يجب عليك إعادة ضبط المسافة. المفهوم الخاطئ الثاني: باستخدام عينيك فقط، ولا تستخدم مقياس السماكة مطلقًا. تصحيح: لا يمكن تمييز فجوة 0.05 مليمتر بالعين المجردة؛ يجب استخدام الأدوات. المفهوم الخاطئ الثالثعدم إعادة فحص الفجوة بعد ضبطها. التصحيح: بعد إعادة شحذ الشفرة، يقل القطر الخارجي، وتتغير الفجوة تبعًا لذلك، مما يستدعي إعادة ضبطها. 6. التوصيات الفنية لشركة مينغ باي للتكنولوجيا ل شفرات آلة دقيقة و شفرات تقطيع مخصصةنوصي بما يلي:  • لتركيب الشفرات الجديدة في البداية، اضبط الفجوة على 6% من سمك المادة.بعد كل عملية إعادة شحذ، ولأن القطر الخارجي ينخفض ​​بمقدار 0.1 إلى 0.2 مليمتر تقريبًا، يجب تقليل الفجوة بمقدار 0.01 إلى 0.02 مليمتر وفقًا لذلك.• بالنسبة لخطوط القطع عالية السرعة التي تتجاوز 100 متر في الدقيقة، قلل الفجوة بنسبة 10٪ إلى 15٪ مقارنة بالقيمة التقليدية لتقليل الاهتزاز. 7. دراسة حالة كان مصنع لتصنيع ألواح الأجهزة المنزلية يقطع الفولاذ المجلفن بسماكة 1.5 مليمتر بمسافة ثابتة قدرها 0.05 مليمتر، مما أدى إلى ظهور نتوءات حادة على حافة القطع. بعد معاينة ميدانية، قام مهندسو شركة مينغ باي بتعديل المسافة إلى 1.5 × 6% = 0.09 مليمتر وفقًا للمعادلة. اختفت النتوءات فورًا، وزاد عمر الشفرة من أسبوعين إلى خمسة أسابيع. خاتمة ضبط الفجوة الجانبية لشفرات آلة القطع ليس بالأمر المعقد، بل هو علمٌ ذو قواعد واضحة. تذكر نقطة البداية التي تتراوح بين 5% و10% من سُمك المادة، وقم بالقياس باستخدام مقياس السماكة، وتحقق من ذلك بإجراء قطع تجريبية، ووثّق النتائج بتسجيلها. مهندسو شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة على أتم الاستعداد لتقديم خدمات تحسين الفجوة في الموقع.الموقع الإلكتروني: www.mingbaiblade.com
