شفرات من سبائك معدنية للتقطيع عالي السرعة

في إنتاج التقطيع، شفرات من سبيكة معدنية غالباً ما تحتاج الشفرات المصنوعة من السبائك إلى إعادة شحذ بسبب التكسر. يتساءل العديد من المستخدمين: بعد التكسر، كم مرة يمكن إعادة شحذ الشفرة المصنوعة من السبائك؟ وهل يؤدي كثرة إعادة الشحذ إلى تلفها؟ تقدم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية، استناداً إلى علم المواد وخبرتها في إعادة الشحذ، إجابات واضحة ومعايير تقييم دقيقة. 1. طبيعة التقطيع يشير مصطلح "التشقق" إلى انفصال أجزاء صغيرة من المادة عن حافة القطع نتيجة الصدمات أو الإجهاد، ويتراوح عمقها من 0.05 مم إلى عدة ملليمترات. يهدف إعادة الشحذ إلى إزالة الطبقة المتشققة وإعادة تشكيل حافة القطع بشكل كامل. مع ذلك، تستهلك كل عملية إعادة شحذ جزءًا من سُمك الشفرة. وعندما يصبح السُمك المتبقي غير كافٍ لدعم القطع العادي، تصل الشفرة إلى نهاية عمرها الافتراضي.  2. أربعة عوامل تؤثر على عدد عمليات إعادة الطحن 1. سمك الشفرة الأصلي تتحمل الشفرات السميكة عمليات إعادة شحذ أكثر. على سبيل المثال، تتمتع شفرة الكربيد بسمك 5 مم بإمكانية إعادة شحذ أكبر بعدة مرات من شفرة بسمك 2 مم. 2. عمق التقطيع تتطلب الرقائق العميقة إزالة كمية أكبر من المواد في كل عملية إعادة طحن، مما يقلل من عدد عمليات إعادة الطحن الإجمالية. يمكن إزالة رقاقة بسمك 0.1 مم بأقل قدر من الطحن؛ بينما قد تتطلب رقاقة بسمك 1 مم إزالة كمية كبيرة من المواد في عملية واحدة. 3. طريقة الطحن تستطيع آلات الطحن CNC التحكم بدقة في كمية الإزالة في كل عملية طحن (0.05-0.1 مم)، مما يزيد من عمر الشفرة. أما الطحن اليدوي باستخدام آلة الطحن اليدوية فهو صعب التحكم وغالبًا ما يؤدي إلى إزالة كمية زائدة من المواد. 4. مادة الشفرة تختلف قدرة تحمل شفرات السبائك المختلفة لعملية الطحن. شفرات من الكربيد لتقطيع شرائح الفولاذ المقاوم للصدأ تتطلب عملية الطحن مزيدًا من الدقة نظرًا لصلابتها العالية لتجنب التشققات الحرارية. 3. عدد مرات إعادة الشحذ المرجعية لسماكات الشفرات المختلفة  شفرات من سبائك سميكة (سمك ≥ 8 مم): · تقطيع خفيف (0.5 مم): 3-5 عمليات إعادة شحذ شفرات من سبيكة متوسطة (سمك 4-8 مم): • تشقق خفيف: 5-8 عمليات إعادة طحن• تشقق متوسط: 3-5 عمليات إعادة شحذ• تشقق شديد: إعادة شحذ 2-3 مرات شفرات من سبيكة رقيقة (سمكها) < 4 مم): • تشقق خفيف: 3-5 عمليات إعادة شحذ• تشقق متوسط: إعادة شحذ 2-3 مرات• التكسر الشديد: يُنصح بالكشط مباشرة 4. متى يجب إيقاف عملية إعادة الطحن؟ 1. سمك متبقٍ غير كافٍ عندما يكون سمك الشفرة المتبقي أقل من 60٪ - 70٪ من السمك الأصلي، تنخفض قوة دعم الحافة، مما يجعلها عرضة لمزيد من التكسر. شفرات مصنوعة من سبيكة معدنية لقص دقيق وهي حساسة بشكل خاص لتغيرات السماكة. 2. انخفاض الصلابة بعد عمليات إعادة الطحن المتعددة تُنتج كل عملية إعادة طحن حرارة. إذا لم يكن التبريد كافياً، فقد تحدث تشققات دقيقة أو انخفاض في الصلابة على سطح الحافة. شفرات مصنوعة من سبائك معدنية للتقطيع عالي السرعة ينبغي إجراء فحوصات عشوائية للصلابة بعد عمليات إعادة الطحن المتعددة. 3. تشوه الشفرة بعد عمليات إعادة شحذ متكررة، قد تتعرض الشفرة لتشوه تراكمي (انحناء السطح النهائي، وعدم استواء السطح عن الحدود المسموح بها). إذا تجاوز التشوه 0.02 مم، يجب إيقاف عملية إعادة الشحذ. 4. موقع غير طبيعي للشريحة إذا تكرر التكسر في نفس الموضع، فقد يشير ذلك إلى وجود عيب داخلي في الشفرة. ولن يؤدي إعادة الشحذ المستمر إلى حل المشكلة الأساسية. 5. كيف يمكن زيادة عدد عمليات إعادة الطحن إلى أقصى حد؟ 1. قم بإزالة الحد الأدنى الضروري فقط في كل مرة: قم بإزالة ما يكفي فقط للتخلص من الرقاقة؛ لا تقم بالطحن "لمجرد ذلك".2. استخدم آلة طحن CNC: تحكم بدقة في كمية الإزالة وزاويتها.3. تأكد من التبريد الكافي: تجنب حروق الطحن.4. سجل كمية إزالة كل عملية إعادة طحن: عندما تتجاوز الإزالة التراكمية 15٪ - 20٪ من السماكة الأصلية، فكر في الاستبدال. 6. خدمات إعادة طحن الورق من شركة مينغ باي للتكنولوجيا تقدم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة خدمات احترافية خدمات إعادة شحذ شفرات السبائك:  · آلات طحن CNC مع تحكم في الزاوية بمقدار ±0.3 درجة.• التحكم الدقيق في إزالة إعادة الطحن الفردية (0.03-0.10 مم).• اختبار الصلابة قبل وبعد إعادة الطحن للتأكد من عدم حدوث تلدين.• فحص الحافة بالمجهر بعد إعادة الصقل للتأكد من عدم وجود تشققات دقيقة.• توفير سجلات إعادة الطحن لتتبع كمية الإزالة لكل عملية إعادة طحن والسمك المتبقي.  7. دراسة حالة مصنع دقيق لتقطيع الشرائح شفرات من سبائك معدنية لتقطيع الشرائح بدقة بسماكة ابتدائية قدرها 6 مم. وكان عمق الرقاقة الأولى 0.15 مم. استخدمت شركة مينغ باي للتكنولوجيا آلة تجليخ CNC بمعدل إزالة 0.06 مم لكل عملية إعادة تجليخ. بعد تسع عمليات إعادة تجليخ تراكمية، بلغت السماكة المتبقية 4.8 مم، مع الحفاظ على متطلبات جودة القطع، مما أدى إلى عمر افتراضي إجمالي يزيد 2.5 مرة عن عمر الشفرة الجديدة.  خاتمة لا توجد إجابة محددة لعدد مرات إعادة شحذ شفرة من سبيكة معدنية بعد تعرضها للكسر. يعتمد ذلك على سمكها الأصلي، وعمق الكسر، وطريقة الشحذ، ومادة الشفرة. مع ذلك، باتباع استراتيجية "إزالة الحد الأدنى الضروري فقط + التحكم الدقيق باستخدام الحاسوب + التبريد الكافي"، يمكن إعادة شحذ معظم شفرات السبائك المعدنية من 5 إلى 10 مرات. شركة مينغ باي للتكنولوجيا على أتم الاستعداد لمساعدتكم في إطالة عمر شفراتكم من خلال خدمات إعادة الشحذ الاحترافية.الموقع الإلكتروني: www.mingbaiblade.com

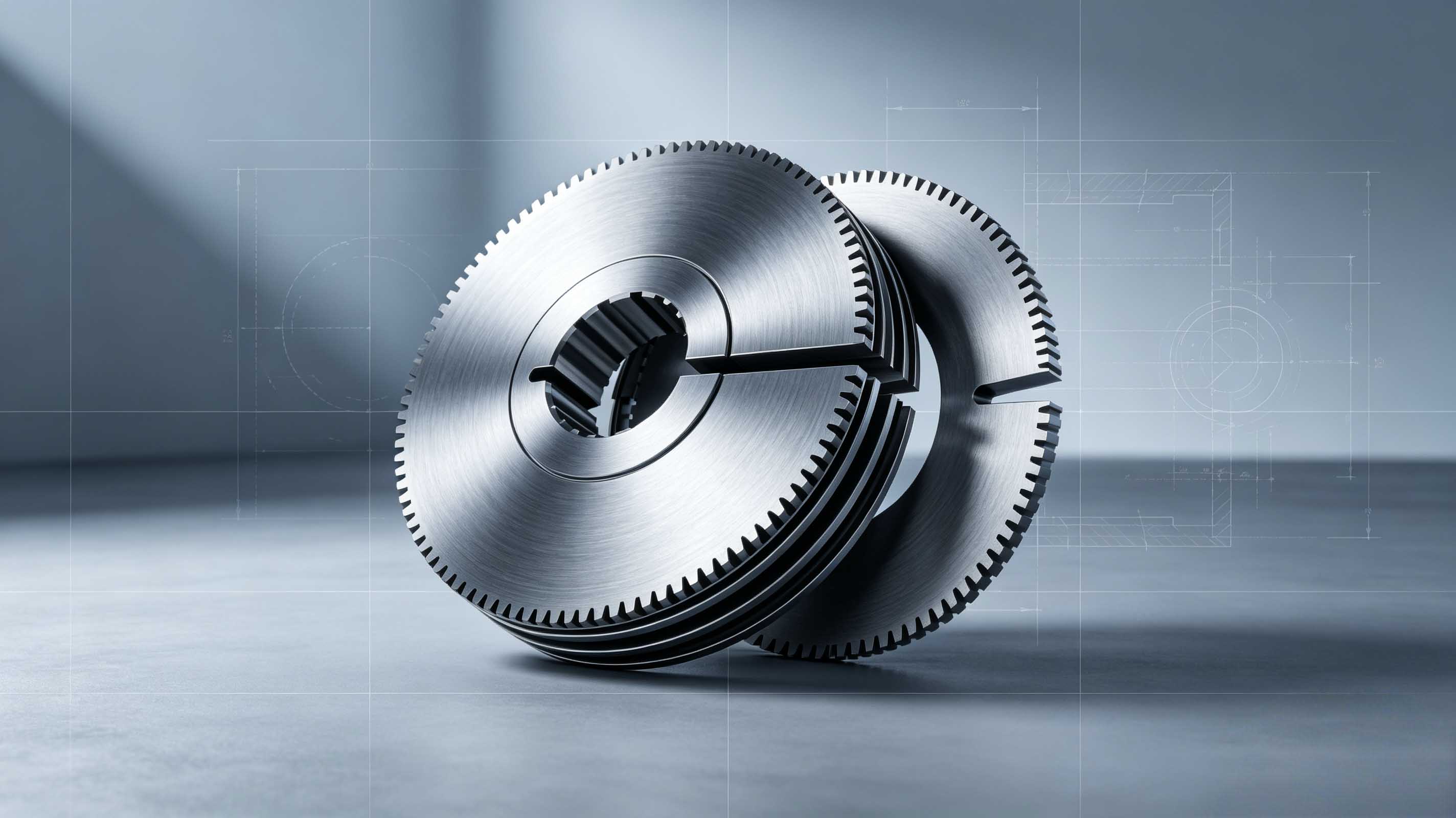

عند تصميم شفرات مخصصة، أو شفرات دائرية، أو شفرات تقطيع، يواجه العديد من العملاء مشكلة محيرة: زاوية الحافة مُحددة بوضوح على الرسم، لكن الشفرة المصنعة فعليًا تنحرف دائمًا عن الرسم عند قياسها. هل يعود ذلك إلى عدم كفاية دقة التصنيع من جانب الشركة المصنعة؟ أم أن هناك مشكلة في الرسم نفسه؟ شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة، استنادًا إلى سنوات من الخبرة في الإنتاج، تُوضح ستة أسباب شائعة لانحراف الزاوية. 1. اختلاف مراجع القياس - الزاوية الموجودة على الرسم والزاوية المقاسة فعلياً ليستا نفس "الزاوية" زاوية الحافة مفهوم هندسي ثلاثي الأبعاد. الزاوية الموضحة على الرسم عادةً ما تكون قيمة نظرية تُقاس على مقطع عرضي محدد، مثل مستوى عمودي على اتجاه الحافة. ​​مع ذلك، أثناء القياس الفعلي، إذا اختلف اتجاه القياس أو موضع المقطع العرضي أو أداة القياس، ستختلف القيم المُقاسة. على سبيل المثال، لـ شفرات دائرية للتقطيع الدقيقتُقاس زاوية الحافة على المقطع العرضي العمودي عند أعلى نقطة في الحافة. ​​إذا انحرف القياس بمقدار 0.5 مم، فقد تختلف الزاوية بمقدار 1° إلى 2°. 2. تأثير نصف قطر الحافة (قيمة التخميل) عادةً ما تفترض زاوية الحافة الموضحة في الرسم حافة حادة مثالية (R=0). في الواقع، تتمتع جميع الشفرات بنصف قطر حافة معين بعد عملية الشحذ. شفرات مصنوعة من سبائك معدنية للتقطيع عالي السرعة غالباً ما يتم تخميلها بشكل دقيق (R=0.01-0.02 مم)، وهذا التخميل يجعل "الزاوية الظاهرية" المقاسة الفعلية أكبر قليلاً من الزاوية النظرية.  3. التشوه الحراري أثناء عملية الطحن تُولّد عملية الطحن حرارة، مما يؤدي إلى ارتفاع موضعي في درجة الحرارة وتمدد المعدن. بعد التبريد، تنكمش الشفرة، لكن مقدار الانكماش يختلف باختلاف المناطق، مما قد يُسبب تغييرات طفيفة في زاوية الحافة. شفرات ميكانيكية فائقة الرقة وهي حساسة بشكل خاص للتشوه الحراري؛ حتى مع التبريد الكافي أثناء الطحن، لا يزال من الممكن حدوث انحرافات تتراوح من 0.5 درجة إلى 1 درجة. 4. تآكل عجلة التجليخ وتكرار عملية التشكيل في الإنتاج على دفعات، تتآكل عجلة التجليخ تدريجياً. وإذا لم تتم صيانتها في الوقت المناسب، يتغير شكل العجلة، مما يؤدي إلى انحراف زاوية الحافة المطحونة تبعاً لذلك. شفرات دائرية مقاومة للتآكل يتطلب تقطيع شرائح الفولاذ المقاوم للصدأ اتساقًا عاليًا للغاية في الزاوية، ويمكن أن يصل الانحراف الزاوي المتراكم بسبب تآكل العجلة إلى ±1.5 درجة.  5. دقة ومعايرة أجهزة القياس تختلف دقة ومعايرة أدوات القياس المختلفة. فعند قياس زاوية حافة نفس الشفرة باستخدام جهاز عرض أو مجهر أدوات أو مقياس ملامح، قد تتراوح الاختلافات بين 0.5° و1°. وإذا لم تتم معايرة الأدوات بانتظام، فإن هذا الانحراف يكون أكبر.  6. مواصفات الرسم غير المكتملة تحدد العديد من الرسومات فقط "زاوية الحافة 30 درجة" دون توضيح ما إذا كانت زاوية إسفينية أو زاوية ميل أو زاوية خلوص، كما أنها لا تحدد مقطع القياس العرضي أو نطاق التفاوت أو متطلبات نصف قطر الحافة. شفرات مخصصة عالية الصلابةإذا كانت زاوية الحافة تفتقر إلى مواصفات التفاوت، فسوف يتبع المصنع المعايير الافتراضية مثل ±2 درجة، والتي قد تنحرف بشكل كبير عن توقعات العميل. 7. كيف نتجنب انحراف الزاوية؟ — خمسة اقتراحات 1. مواصفات الرسم الكاملةحدد بوضوح قيم زاوية الوتد، وزاوية الميل، وزاوية الخلوص؛ وأشر إلى موضع مقطع القياس؛ وحدد تفاوت الزاوية (يوصى به ±0.5 درجة)؛ واذكر متطلبات نصف قطر الحافة. 2. الاتفاق على طريقة القياستأكد مع الشركة المصنعة من نوع الجهاز الذي سيتم استخدامه وموضع المقطع العرضي الذي سيتم أخذ القياس عنده، مع ضمان أن يكون لدى كلا الطرفين فهم متسق لـ "الزاوية". 3. طلب ​​فحص العينة الأولىقبل الإنتاج بكميات كبيرة، اطلب من الشركة المصنعة تقديم تقرير فحص العينة الأولى للتأكد من أن الزاوية تلبي المتطلبات قبل المضي قدماً في إنتاج الدفعات. 4. اختر شركة مصنعة لديها قدرة على الطحن باستخدام الحاسوب (CNC).تستطيع آلات الطحن CNC التحكم بدقة في مسار عجلة الطحن، مع الحفاظ على انحراف الزاوية في حدود ±0.3 درجة. 5. ضع في اعتبارك مقدار الطحنل شفرات تقطيع مخصصة، يمكنك تحديد "بدل الطحن 0.1-0.2 مم" في الرسم للسماح بالطحن الدقيق النهائي وضبط الزاوية. 8. قدرة شركة مينغ باي للتكنولوجيا على التحكم في الزاوية تستخدم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة ماكينات تجليخ CNC خماسية المحاور، مما يحقق دقة تحكم في زاوية الحافة تصل إلى ±0.3 درجة. يتم فحص كل شفرة ميكانيكية دقيقة باستخدام جهاز قياس الملامح قبل الشحن، ويتم تقديم تقرير فحص الزاوية. نضمن أن الانحراف بين الزاوية المحددة في الرسم والزاوية الفعلية المشغولة لا يتجاوز ±0.5 درجة (ويمكن التحكم فيه ضمن ±0.3 درجة في حالات خاصة). خاتمة قد ينشأ الاختلاف بين زاوية الحافة الموضحة في الرسم والنتيجة الفعلية للتصنيع من عدة عوامل: مرجع القياس، نصف قطر الحافة، التشوه الحراري، تآكل عجلة القطع، دقة الأدوات، أو عدم اكتمال مواصفات الرسم. طالما اتفق الطرفان على المواصفات والقياس والفحص، يمكن التحكم في هذا الاختلاف ضمن نطاق مقبول. تلتزم شركة مينغ باي للتكنولوجيا بالتصنيع الدقيق، لضمان تطابق الرسم والمنتج الفعلي تمامًا.الموقع الإلكتروني: www.mingbaiblade.com
