شفرات ميكانيكية فائقة الرقة

عند تصميم شفرات مخصصة، أو شفرات دائرية، أو شفرات تقطيع، يواجه العديد من العملاء مشكلة محيرة: زاوية الحافة مُحددة بوضوح على الرسم، لكن الشفرة المصنعة فعليًا تنحرف دائمًا عن الرسم عند قياسها. هل يعود ذلك إلى عدم كفاية دقة التصنيع من جانب الشركة المصنعة؟ أم أن هناك مشكلة في الرسم نفسه؟ شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة، استنادًا إلى سنوات من الخبرة في الإنتاج، تُوضح ستة أسباب شائعة لانحراف الزاوية. 1. اختلاف مراجع القياس - الزاوية الموجودة على الرسم والزاوية المقاسة فعلياً ليستا نفس "الزاوية" زاوية الحافة مفهوم هندسي ثلاثي الأبعاد. الزاوية الموضحة على الرسم عادةً ما تكون قيمة نظرية تُقاس على مقطع عرضي محدد، مثل مستوى عمودي على اتجاه الحافة. ​​مع ذلك، أثناء القياس الفعلي، إذا اختلف اتجاه القياس أو موضع المقطع العرضي أو أداة القياس، ستختلف القيم المُقاسة. على سبيل المثال، لـ شفرات دائرية للتقطيع الدقيقتُقاس زاوية الحافة على المقطع العرضي العمودي عند أعلى نقطة في الحافة. ​​إذا انحرف القياس بمقدار 0.5 مم، فقد تختلف الزاوية بمقدار 1° إلى 2°. 2. تأثير نصف قطر الحافة (قيمة التخميل) عادةً ما تفترض زاوية الحافة الموضحة في الرسم حافة حادة مثالية (R=0). في الواقع، تتمتع جميع الشفرات بنصف قطر حافة معين بعد عملية الشحذ. شفرات مصنوعة من سبائك معدنية للتقطيع عالي السرعة غالباً ما يتم تخميلها بشكل دقيق (R=0.01-0.02 مم)، وهذا التخميل يجعل "الزاوية الظاهرية" المقاسة الفعلية أكبر قليلاً من الزاوية النظرية.  3. التشوه الحراري أثناء عملية الطحن تُولّد عملية الطحن حرارة، مما يؤدي إلى ارتفاع موضعي في درجة الحرارة وتمدد المعدن. بعد التبريد، تنكمش الشفرة، لكن مقدار الانكماش يختلف باختلاف المناطق، مما قد يُسبب تغييرات طفيفة في زاوية الحافة. شفرات ميكانيكية فائقة الرقة وهي حساسة بشكل خاص للتشوه الحراري؛ حتى مع التبريد الكافي أثناء الطحن، لا يزال من الممكن حدوث انحرافات تتراوح من 0.5 درجة إلى 1 درجة. 4. تآكل عجلة التجليخ وتكرار عملية التشكيل في الإنتاج على دفعات، تتآكل عجلة التجليخ تدريجياً. وإذا لم تتم صيانتها في الوقت المناسب، يتغير شكل العجلة، مما يؤدي إلى انحراف زاوية الحافة المطحونة تبعاً لذلك. شفرات دائرية مقاومة للتآكل يتطلب تقطيع شرائح الفولاذ المقاوم للصدأ اتساقًا عاليًا للغاية في الزاوية، ويمكن أن يصل الانحراف الزاوي المتراكم بسبب تآكل العجلة إلى ±1.5 درجة.  5. دقة ومعايرة أجهزة القياس تختلف دقة ومعايرة أدوات القياس المختلفة. فعند قياس زاوية حافة نفس الشفرة باستخدام جهاز عرض أو مجهر أدوات أو مقياس ملامح، قد تتراوح الاختلافات بين 0.5° و1°. وإذا لم تتم معايرة الأدوات بانتظام، فإن هذا الانحراف يكون أكبر.  6. مواصفات الرسم غير المكتملة تحدد العديد من الرسومات فقط "زاوية الحافة 30 درجة" دون توضيح ما إذا كانت زاوية إسفينية أو زاوية ميل أو زاوية خلوص، كما أنها لا تحدد مقطع القياس العرضي أو نطاق التفاوت أو متطلبات نصف قطر الحافة. شفرات مخصصة عالية الصلابةإذا كانت زاوية الحافة تفتقر إلى مواصفات التفاوت، فسوف يتبع المصنع المعايير الافتراضية مثل ±2 درجة، والتي قد تنحرف بشكل كبير عن توقعات العميل. 7. كيف نتجنب انحراف الزاوية؟ — خمسة اقتراحات 1. مواصفات الرسم الكاملةحدد بوضوح قيم زاوية الوتد، وزاوية الميل، وزاوية الخلوص؛ وأشر إلى موضع مقطع القياس؛ وحدد تفاوت الزاوية (يوصى به ±0.5 درجة)؛ واذكر متطلبات نصف قطر الحافة. 2. الاتفاق على طريقة القياستأكد مع الشركة المصنعة من نوع الجهاز الذي سيتم استخدامه وموضع المقطع العرضي الذي سيتم أخذ القياس عنده، مع ضمان أن يكون لدى كلا الطرفين فهم متسق لـ "الزاوية". 3. طلب ​​فحص العينة الأولىقبل الإنتاج بكميات كبيرة، اطلب من الشركة المصنعة تقديم تقرير فحص العينة الأولى للتأكد من أن الزاوية تلبي المتطلبات قبل المضي قدماً في إنتاج الدفعات. 4. اختر شركة مصنعة لديها قدرة على الطحن باستخدام الحاسوب (CNC).تستطيع آلات الطحن CNC التحكم بدقة في مسار عجلة الطحن، مع الحفاظ على انحراف الزاوية في حدود ±0.3 درجة. 5. ضع في اعتبارك مقدار الطحنل شفرات تقطيع مخصصة، يمكنك تحديد "بدل الطحن 0.1-0.2 مم" في الرسم للسماح بالطحن الدقيق النهائي وضبط الزاوية. 8. قدرة شركة مينغ باي للتكنولوجيا على التحكم في الزاوية تستخدم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة ماكينات تجليخ CNC خماسية المحاور، مما يحقق دقة تحكم في زاوية الحافة تصل إلى ±0.3 درجة. يتم فحص كل شفرة ميكانيكية دقيقة باستخدام جهاز قياس الملامح قبل الشحن، ويتم تقديم تقرير فحص الزاوية. نضمن أن الانحراف بين الزاوية المحددة في الرسم والزاوية الفعلية المشغولة لا يتجاوز ±0.5 درجة (ويمكن التحكم فيه ضمن ±0.3 درجة في حالات خاصة). خاتمة قد ينشأ الاختلاف بين زاوية الحافة الموضحة في الرسم والنتيجة الفعلية للتصنيع من عدة عوامل: مرجع القياس، نصف قطر الحافة، التشوه الحراري، تآكل عجلة القطع، دقة الأدوات، أو عدم اكتمال مواصفات الرسم. طالما اتفق الطرفان على المواصفات والقياس والفحص، يمكن التحكم في هذا الاختلاف ضمن نطاق مقبول. تلتزم شركة مينغ باي للتكنولوجيا بالتصنيع الدقيق، لضمان تطابق الرسم والمنتج الفعلي تمامًا.الموقع الإلكتروني: www.mingbaiblade.com

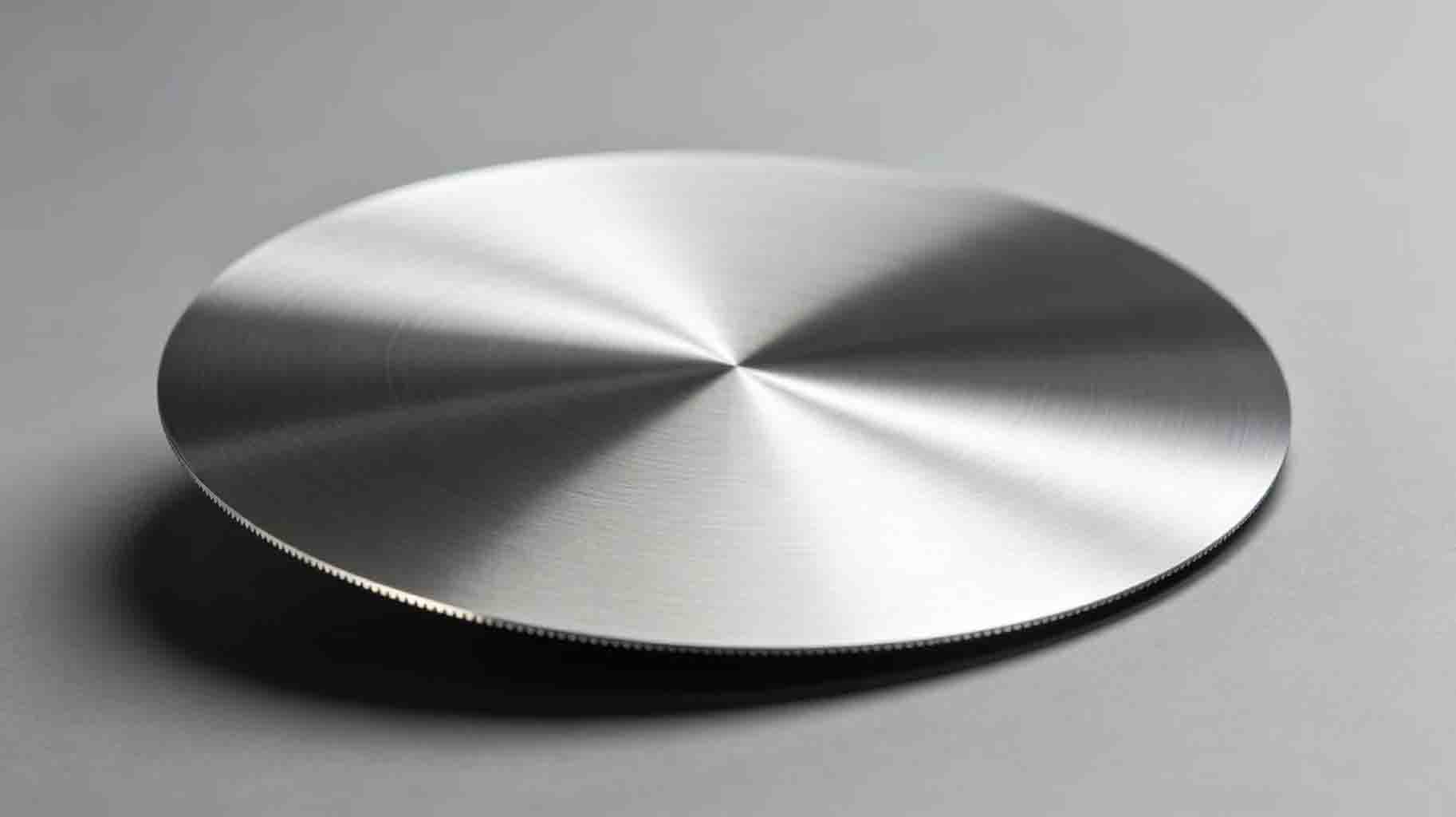

عند تخصيص التشوه أثناء المعالجة الحرارية لـ شفرات دائرية فائقة الرقة مصممة خصيصًا تُعدّ هذه المشكلة من أكثر المشاكل إزعاجًا للمهندسين. فغالبًا ما تتعرض الشفرات الدائرية التي يقل سمكها عن 3 مم للتشوه أو تصبح بيضاوية أو تظهر عليها تشوهات متموجة بعد عملية التبريد السريع، مما يزيد من هامش الطحن اللاحق أو حتى يؤدي إلى تلفها تمامًا. وتقوم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة، استنادًا إلى سنوات من الخبرة في تصنيع الشفرات فائقة الرقة، بتحليل أسباب التشوه وطرق التحكم فيه بشكل منهجي. 1. ثلاثة أنماط تشوه رئيسية للشفرات الدائرية فائقة الرقة أثناء المعالجة الحرارية رقيق للغاية شفرات دائرية أثناء عملية المعالجة الحرارية تتعرض بشكل رئيسي لثلاثة أنواع من التشوه: · تشوه الالتواءيصبح سطح نهاية الشفرة على شكل طبق أو سرج، ويتجاوز التسطيح التفاوت المسموح به.· تشوه بيضاوييصبح القطر الخارجي بيضاوي الشكل، مما يؤدي إلى تدمير التمركز.· انكماش الأبعاد: يتقلص التجويف الداخلي والقطر الخارجي بشكل غير متساوٍ، مما يسبب صعوبات في التجميع.  2. السبب الجذري للتشوه: تراكب الإجهاد الحراري وإجهاد التحول تتميز الشفرات فائقة الرقة بصلابة ضعيفة ومقاومة منخفضة للإجهاد الداخلي. وينتج تشوه المعالجة الحرارية بشكل رئيسي عن مصدرين: · الإجهاد الحراري: التمدد والانكماش غير المتساوي الناتج عن اختلافات درجة الحرارة بين داخل وخارج الشفرة أثناء التسخين والتبريد.· ضغوط التحولأثناء عملية التبريد السريع، يتحول الأوستنيت إلى مارتنسيت، مع تمدد حجمي يبلغ حوالي 4٪، مما يؤدي إلى توليد إجهاد تحول طوري هائل. ل شفرات من سبائك معدنية فائقة الرقة وشفرات دقيقة من الفولاذ المقاوم للصدأ فائق الرقةكما أن فصل الكربيد في المادة نفسها يمكن أن يؤدي إلى تفاقم التشوه. 3. ستة تدابير أساسية لضمان عدم حدوث تشوه 1. اختر مواد ذات تشوه منخفض تُعدّ المادة العامل الأساسي في عملية التشوه. إن اختيار الفولاذ ذي قابلية التصلب الجيدة ومعامل التمدد المنخفض الناتج عن تحول الطور يُمكن أن يُقلل بشكلٍ كبير من ميل المادة للتشوه. تُوصي شركة مينغ باي للتكنولوجيا بمواد مُناسبة لـ مادة الشفرات الدائرية فائقة الرقة المصممة حسب الطلب تشمل هذه المواد: Cr12MoV (المكرر بالتفريغ)، وDC53، وSKD11، والفولاذ عالي السرعة المصنّع بتقنية تعدين المساحيق. تتميز هذه المواد بتوزيع متجانس للكربيدات، ويمكن تقليل تشوه المعالجة الحرارية بنسبة تتراوح بين 30% و50% مقارنةً بالفولاذ العادي. 2. استخدم التلدين لتخفيف الإجهاد كمعالجة مسبقة بعد التشغيل الأولي وقبل التشغيل النهائي، تُضاف عملية تلدين لتخفيف الإجهاد (درجة حرارة 550-650 درجة مئوية، لمدة 2-4 ساعات) لإزالة الإجهاد الداخلي الناتج عن القطع. هذه الخطوة هي يُعد هذا الأمر بالغ الأهمية، لا سيما بالنسبة للشفرات الميكانيكية فائقة الرقة. ويمكنها منع التشوه بشكل فعال أثناء التبريد اللاحق. 3. تصميم تجهيزات مخصصة للمعالجة الحرارية يجب استخدام أدوات تثبيت للشفرات فائقة الرقة للحد من التشوه أثناء عملية التبريد السريع. أنواع أدوات التثبيت الشائعة: · تركيب لوحة الضغط: لوحان فولاذيان عاليي التسطيح ومقاومان للحرارة يضغطان على الشفرة بمسامير للحد من التشويه.· تركيب قضيب الحفرقضيب فولاذي مقاوم للحرارة مثبت بدقة في التجويف الداخلي لمنع التشوه البيضاوي.· تركيبات مركبة مكدسة: شفرات متعددة مكدسة، مفصولة برقائق من الفولاذ المقاوم للصدأ، ومضغوطة كوحدة واحدة. تقوم شركة مينغ باي للتكنولوجيا بتصميم تجهيزات مخصصة لكل دفعة من شفرات دائرية رقيقة للغاية معالجة حرارياً بالتفريغ مع تجهيزات مخصصة لضمان بقاء الشفرات مسطحة طوال عملية التبريد.  4. تحسين معايير عملية التبريد · التسخين المسبق: استخدم التسخين المسبق على مرحلتين عند 650 درجة مئوية و 850 درجة مئوية لتقليل فرق درجة حرارة التسخين وخفض الإجهاد الحراري.· التحكم في درجة حرارة التبريد: استخدم الحد الأدنى لدرجة الحرارة (على سبيل المثال، 980-1000 درجة مئوية لـ Cr12MoV بدلاً من 1020 درجة مئوية) لتقليل إجهاد التحول.· التصلب الأوستنيتي: ل يمكن استخدام عملية التصليد الأوستنيتي في صناعة الشفرات الرقيقة للغاية عالية الدقة بسمك أقل من 1 مم (متساوي الحرارة في حمام ملحي عند 250-350 درجة مئوية) للحصول على بنية البينيت السفلي بأقل قدر من التشوه.  5. استخدم التصليد بالضغط أثناء عملية التصليد، قد يؤدي تخفيف الإجهاد إلى تشوه القطعة. ويحافظ الضغط المستمر على الشفرة في المثبت أثناء التصليد على استوائها. لا تفتح المثبت حتى تبرد الشفرة تمامًا إلى درجة حرارة الغرفة بعد التصليد. 6. إضافة المعالجة بالتبريد ل شفرات تقطيع فائقة الرقة مصممة خصيصًا مع معالجة بالتبريد العميق يتطلب الأمر استقرارًا عاليًا للغاية في الأبعاد، أضف معالجة تبريد عند درجة حرارة -150 درجة مئوية بعد التبريد لتعزيز التحول الكامل للأوستنيت المتبقي وتقليل التشوه الناتج عن التحول اللاحق أثناء الاستخدام. 4. ضمانات عملية شركة مينغ باي للتكنولوجيا تمتلك شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة خط إنتاج كامل لمعالجة الشفرات الدائرية فائقة الرقة حرارياً: فرن تفريغ مزود بنظام تبريد بالغاز عالي الضغط، وتجانس درجة الحرارة ±5 درجة مئوية· تجهيزات مضادة للتشوه مطورة ذاتيًا· فحص التسطيح بنسبة 100% بعد المعالجة الحرارية لكل شفرة (≤0.02 مم/100 مم)• تدرج صلابة قابل للتخصيص: حافة HRC60-62، جسم النصل HRC45-50  5. خطوات التحقق من المستخدم بعد استلام الشفرات الدائرية فائقة الرقة، يوصى بإجراء الفحوصات التالية: 1. ضع الشفرة بشكل مسطح على لوح سطح من الجرانيت وتحقق من استوائها باستخدام مقياس السماكة.2. قم بقياس الانحراف المحوري والانحراف القطري باستخدام مؤشر قياس.3. إذا تجاوز التشوه الحد المسموح به، فاتصل بالشركة المصنعة على الفور؛ ولا تقم بالتركيب بالقوة.  6. دراسة حالة قامت شركة مينغ باي للتكنولوجيا بتصنيع شفرات دائرية فائقة الرقة مخصصة لفواصل بطاريات الليثيوم، بسماكة 1.2 مم. سابقًا، كانت الشفرات الدائرية فائقة الرقة المخصصة من ثلاثة موردين تعاني من انحناء واضح (استواء 0.08 مم). استخدمت الشركة عملية "التلدين لتخفيف الإجهاد + التبريد بالضغط + التصليد بالضغط"، مما حقق استواءً دقيقًا في حدود 0.015 مم. بعد التركيب، أصبح القطع مستقرًا، وزاد عمر الشفرة بنسبة 40%.  خاتمة إن تحقيق عدم حدوث تشوه في الشفرات الدائرية فائقة الرقة أثناء المعالجة الحرارية لا يعتمد على الحظ، بل على نهج هندسي منهجي يشمل "اختيار المواد + تصميم التثبيت + التحكم في العملية". وتلتزم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة بتوفير شفرات دائرية فائقة الرقة مصممة حسب الطلب، مع منتجات موثوقة تتميز بإمكانية التحكم في التشوه.الموقع الإلكتروني: www.mingbaiblade.com
