عندما تصدر الشفرات الميكانيكية أصواتًا غير عادية أثناء الاستخدام، فهل المشكلة في التركيب أم في المواد؟

في خطوط إنتاج القطع، عند استخدام الشفرات الدائرية، شفرات القطع، أو شفرات من سبيكة معدنية عند إصدار أصوات غير معتادة فجأةً أثناء التشغيل، مثل الطقطقة أو الصرير أو الأزيز، يُعد ذلك مؤشرًا خطيرًا. يظن العديد من المشغلين في البداية أن جودة الشفرة رديئة. مع ذلك، وبناءً على مئات التشخيصات الميدانية، وجدت شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة أن حوالي 60% من أسباب هذه الأصوات غير المعتادة تعود إلى التركيب، و30% إلى ظروف التشغيل، وأقل من 10% منها ناتجة عن مشاكل في المواد. تساعدك هذه المقالة على تحديد مصدر هذه الأصوات غير المعتادة بسرعة، وتقدم حلولًا لها.

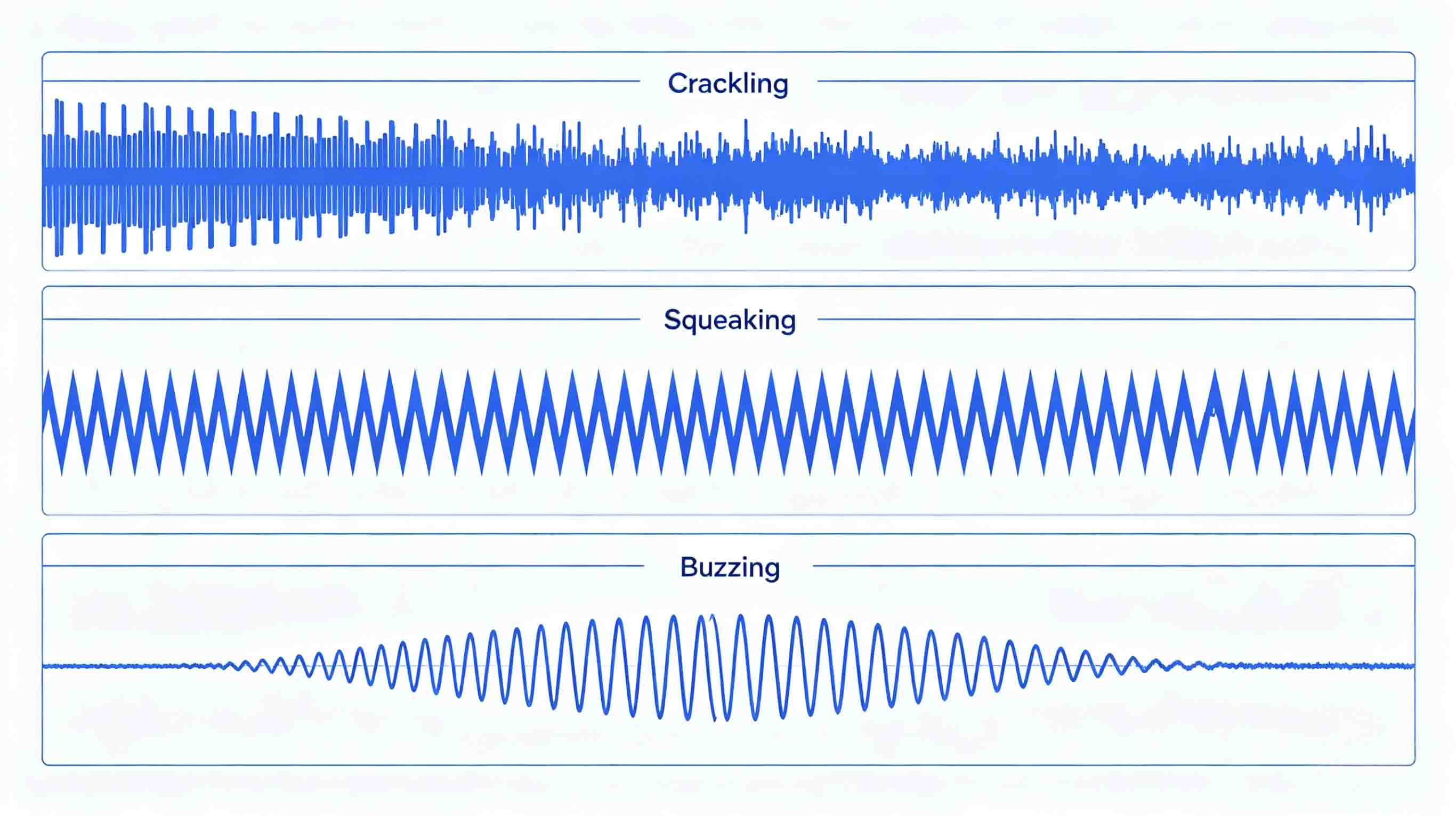

1. ثلاثة أنواع نموذجية من الضوضاء غير العادية وأسبابها المقابلة

1. صوت طقطقة المعدن

عادةً ما يكون هذا النوع من الصوت إيقاعيًا ومتزامنًا مع سرعة دوران عمود الشفرة. تشمل الأسباب الشائعة: الفجوة بين الجزء العلوي والسفلي شفرات دائرية صغير جدًا، مما يتسبب في احتكاك الحواف وضغطها على بعضها البعض؛ تم تركيب الشفرة بشكل غير مركزي أو أن التوافق بين التجويف وعمود الشفرة فضفاض للغاية، مما يتسبب في حدوث صدمة مع كل دورة؛ حافة الشفرة بها تشققات، وتؤثر المنطقة المتشققة على المادة أثناء الدوران.

2. صوت صرير حاد ناتج عن الاحتكاك

هذا النوع من الصوت مستمر وعالي التردد. تشمل الأسباب الشائعة ما يلي: عدم كفاية التزييت والتبريد، مما يؤدي إلى احتكاك جاف بين الشفرة والمادة؛ زاوية خلوص الشفرة صغيرة جدًا، مما يؤدي إلى مساحة تلامس زائدة بين جسم الشفرة والمادة؛ المادة لزجة مثل الملصقات ذاتية اللصق أو رقائق الألومنيوم، مما يؤدي إلى احتكاك المادة الملتصقة بين الحافة والمادة.

3. صوت رنين منخفض النبرة

يتغير هذا النوع من الصوت بتغير سرعة الدوران، ويزداد فجأة عند سرعات محددة. تشمل الأسباب الشائعة ما يلي: ضعف التوازن الديناميكي للشفرة أو عمودها؛ وجود أجزاء مفكوكة في الجهاز ترن بترددات معينة؛ عدم انتظام فجوات الشفرات في أنظمة التقطيع متعددة الشفرات.

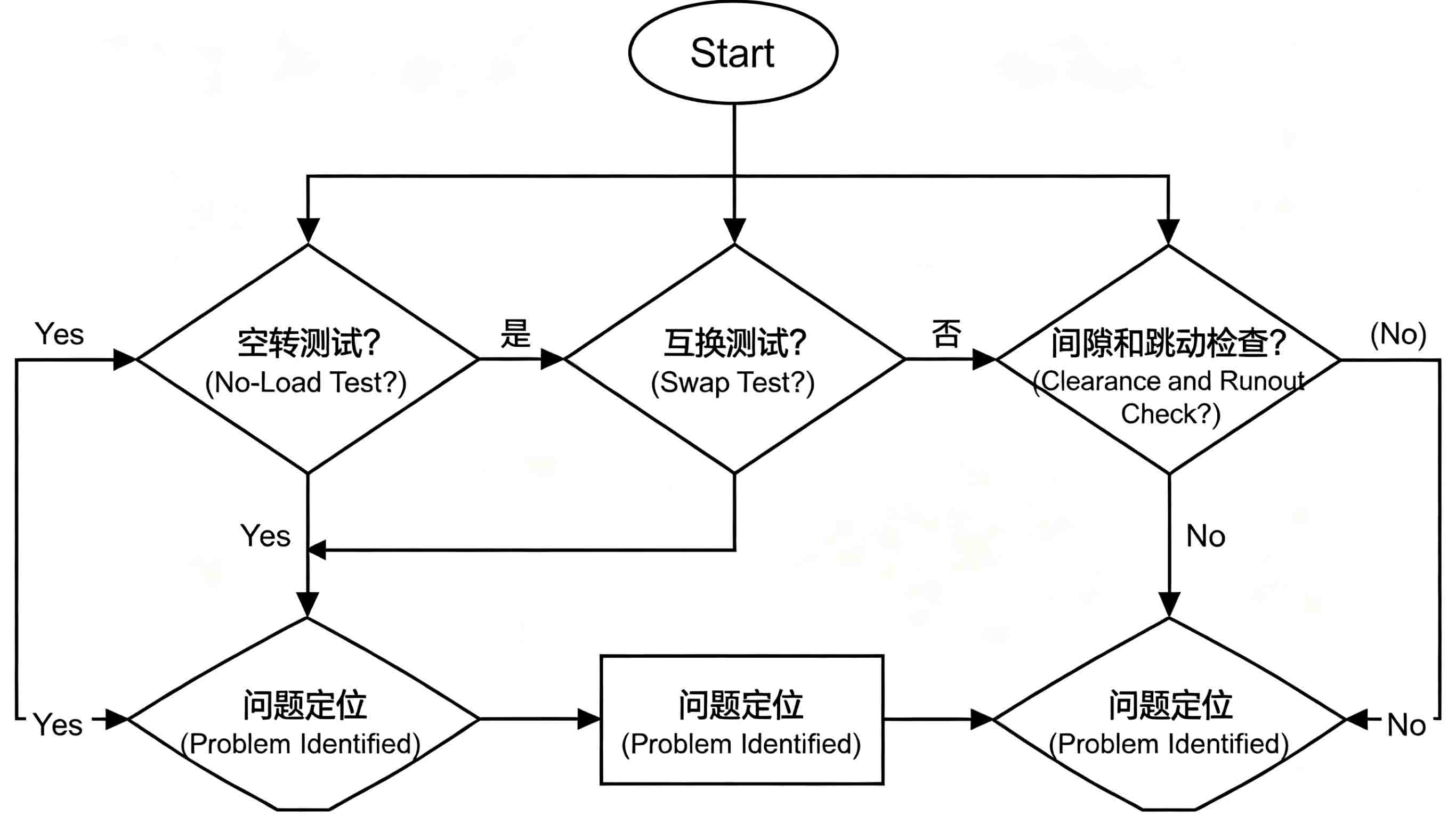

2. التشخيص السريع: هل هي مشكلة في التركيب أم مشكلة في المواد؟

الخطوة 1: اختبار عدم التحميل

أزل المادة وشغّل الشفرات بدون حمل. إذا اختفى الصوت غير المعتاد، فالمشكلة تكمن في المادة أو في معايير القطع. أما إذا استمر الصوت غير المعتاد، فالمشكلة تكمن في تركيب الشفرة أو في الشفرة نفسها.

الخطوة الثانية: اختبار التبادل

حرك شفرة آلة دقيقة يُصدر هذا الصوت غير المعتاد صوتًا مزعجًا عند تشغيل آلة أخرى تعمل بشكل طبيعي. إذا انتقل الصوت غير المعتاد مع الشفرة، فقد تكون المشكلة في مادة الشفرة أو في عملية تصنيعها. أما إذا بقي الصوت غير المعتاد مع الآلة الأصلية، فالمشكلة تتعلق بالتركيب أو المعدات.

الخطوة 3: فحص الفجوة والامتداد

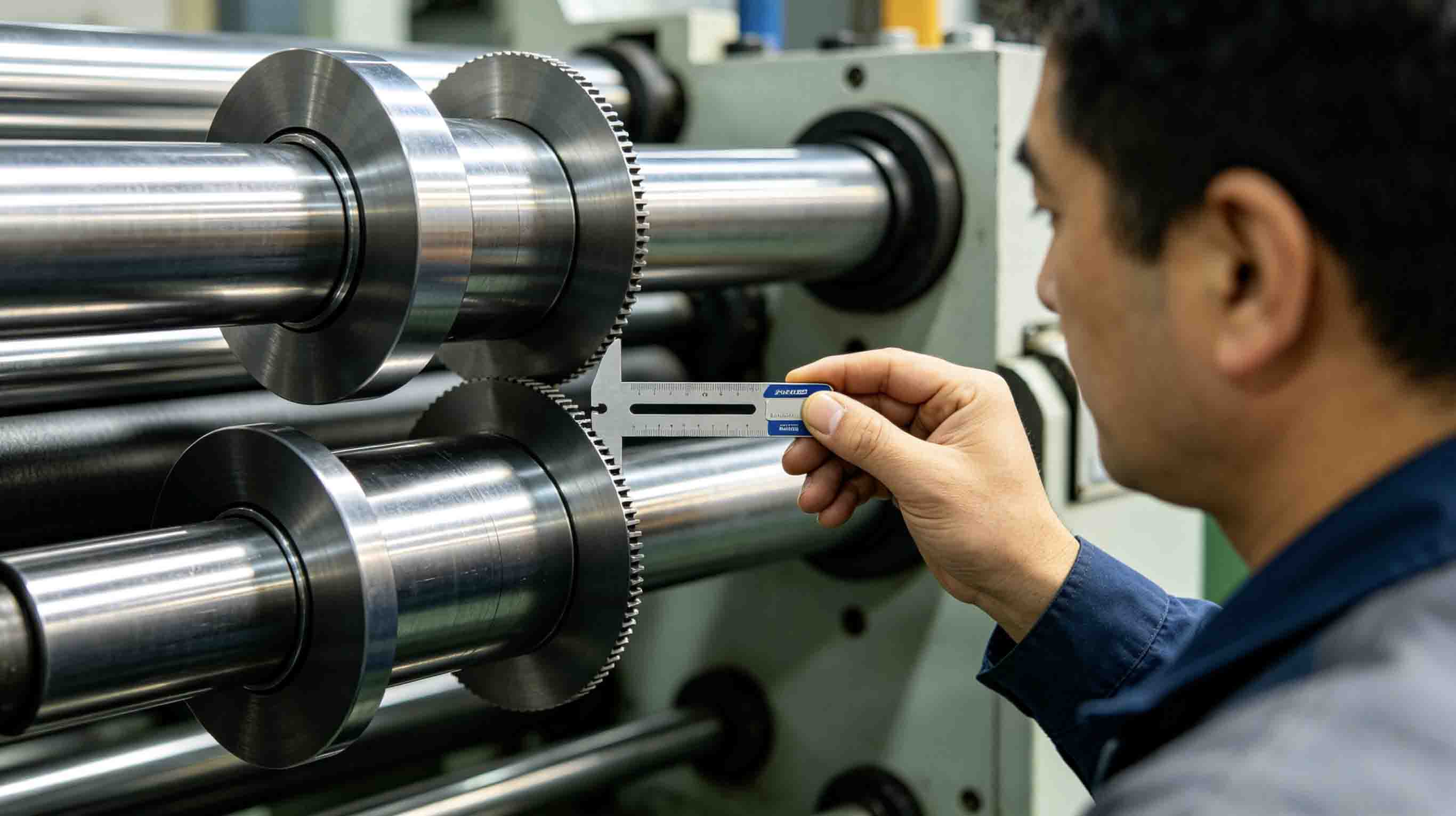

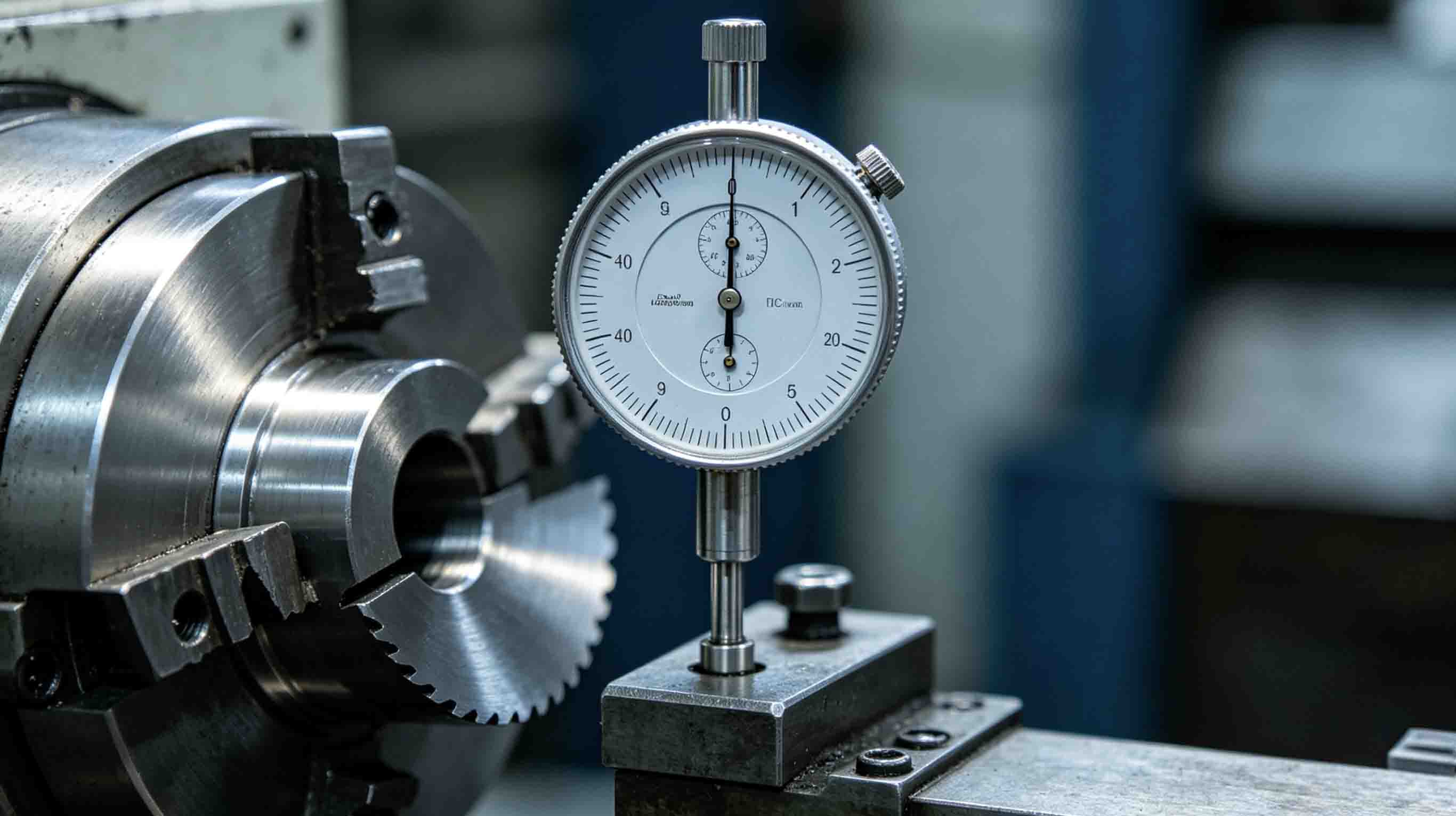

استخدم مقياس السماكة لقياس الفجوة بين الشفرتين العلوية والسفلية. هل هي ضمن نطاق 5% إلى 10% من سُمك المادة؟ استخدم مؤشر قياس لقياس الانحراف القطري للشفرة. هل هو 0.005 مليمتر أو أقل؟

3. مشاكل التركيب الشائعة وحلولها

إذا كانت الفجوة صغيرة جدًا، فسيظهر صوت احتكاك خفيف حتى أثناء التشغيل بدون حمل. والحل هو إعادة ضبط الفجوة إلى ما بين 5% و10% من سُمك المادة.

إذا كانت الشفرة غير مركزية، فستسمع صوت طقطقة مرة واحدة مع كل دورة. الحل هو فحص مدى ملاءمة التجويف مع عمود الشفرة وتنظيف أسطح التثبيت.

إذا انحنى عمود الشفرة، فستظهر ظاهرة الانحراف المفرط المصحوب بضوضاء غير معتادة تزداد مع السرعة. والحل هو إصلاح عمود الشفرة أو استبداله.

إذا كانت الصامولة مرتخية، فإن الصوت يكون متقطعاً. والحل هو شدها باستخدام مفتاح عزم الدوران إلى قيمة العزم القياسية.

إذا كان الفاصل غير متوازي بشكل جيد، فإن الظاهرة هي ميلان الشفرة مع تلامس من جانب واحد. الحل هو استبداله بفاصل عالي الدقة.

4. المشاكل الشائعة المتعلقة بالمواد أو الشفرات وحلولها

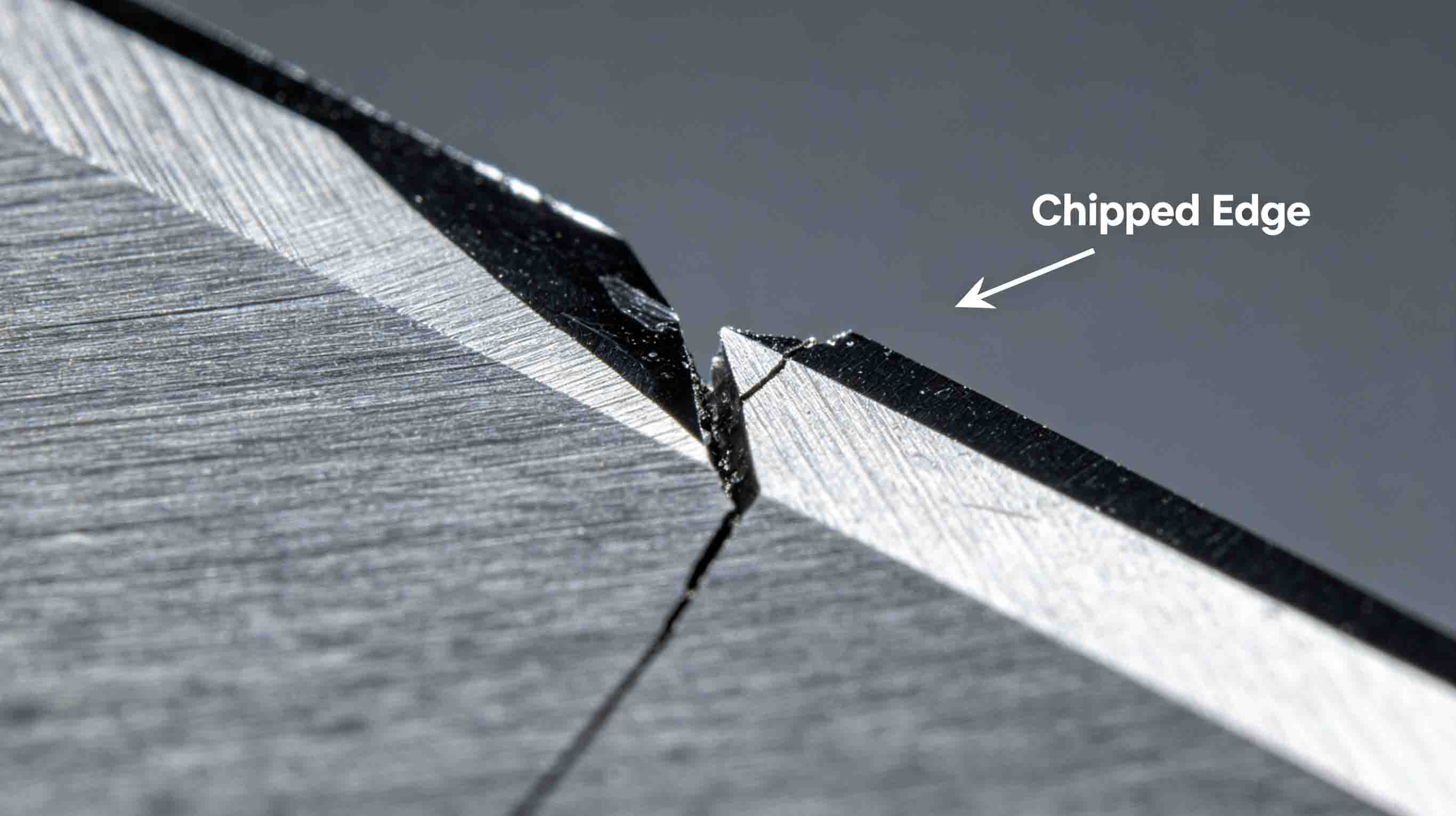

إذا كانت حافة الشفرة متشققة، فسيصدر صوت ارتطام عند دوران الجزء المتشقق واحتكاكه بالشفرة. الحل هو إرسالها إلى المصنع لإعادة شحذها أو استبدالها.

إذا كانت الصلابة غير متجانسة، فإن هذه الظاهرة تُعرف باسم "تفاوت شدة الصوت". والحل هو فحص جودة المعالجة الحرارية وتغيير الموردين.

إذا كان الطلاء يتقشر، فإن هذه الظاهرة تؤدي إلى زيادة تدريجية في صوت الاحتكاك. الحل هو إعادة الطلاء أو استبداله بـ مخصص شفرات القطع.

إذا تشوهت الشفرة، فإن هذه الظاهرة تُعرف باسم الانحراف المحوري المفرط. والحل يكمن في فحص طرق التخزين وتجنب التكديس.

5. الضوضاء غير العادية والتعديلات المتعلقة بظروف العمل

في حالة تقلبات سماكة المواد الكبيرة، تتعرض الشفرة لتغيرات فورية في القوة، مما ينتج عنه أصوات اصطدام غير منتظمة. الحل هو تثبيت جودة المواد الواردة أو اختيار شفرات من الفولاذ المقاوم للصدأ مع متانة أفضل.

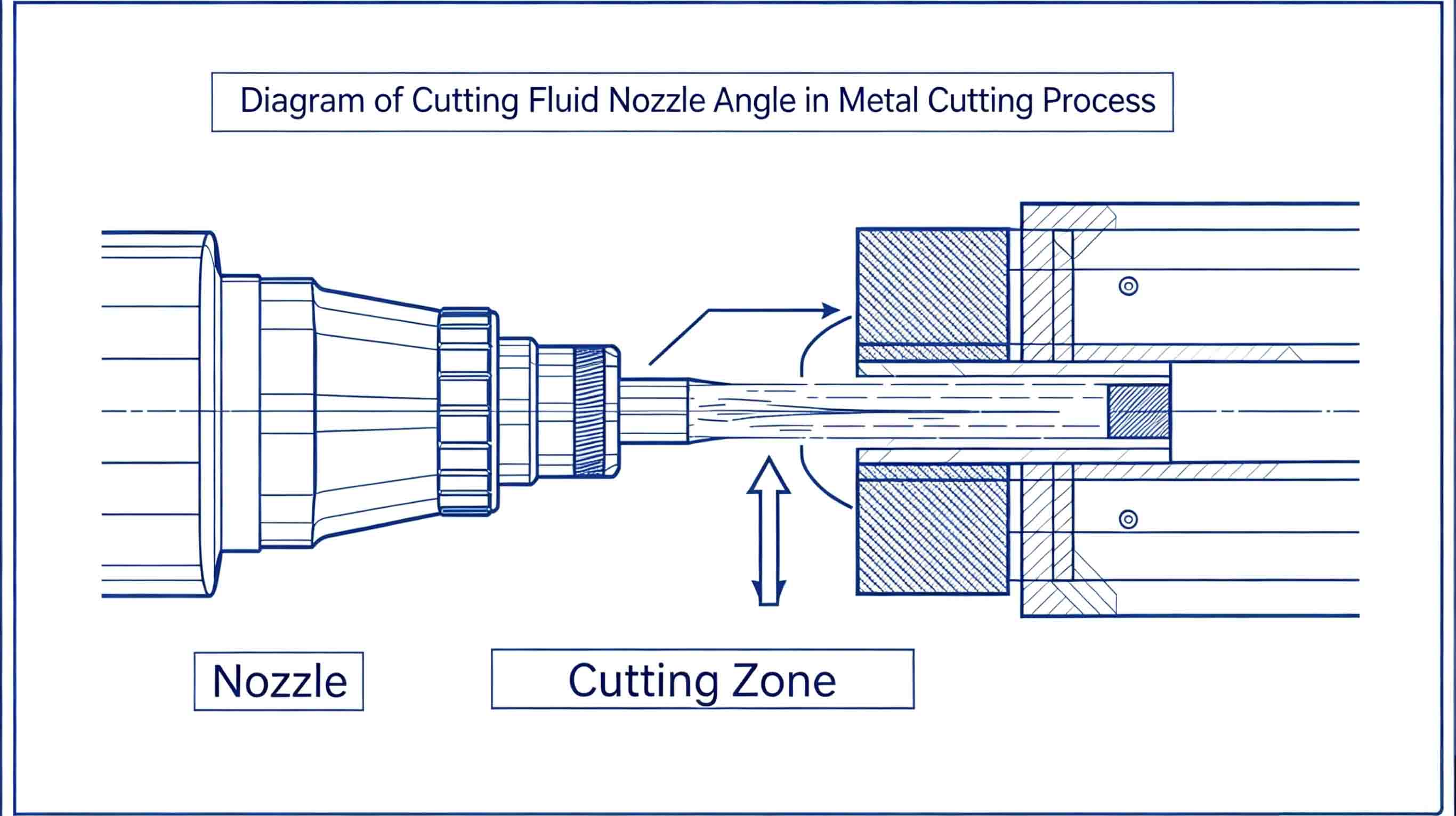

في حالة عدم كفاية التزييت، يصاحب حواف القطع الساخنة صوت احتكاك حاد. الحل هو زيادة تدفق سائل التبريد وفحص زوايا الفوهة.

عند السرعات العالية، يظهر صوت طنين رنيني عند سرعات معينة. ولتجنب منطقة الرنين، يجب زيادة السرعة أو خفضها بنسبة تتراوح بين 10% و15%.

6. متى يمكن تحديدها كمشكلة مادية؟

لا يمكن الاشتباه بوجود مشكلة في المادة إلا بعد استبعاد جميع العوامل التالية: أن تكون فجوة التركيب، والانحراف، والتوازي ضمن المواصفات؛ وأن تكون الشفرة خالية من التشققات أو التشوهات؛ وأن يكون التشحيم كافيًا وأن تكون المادة مستقرة؛ وأن تصدر شفرة أخرى من نفس الدفعة نفس الضوضاء غير المعتادة؛ وأن تختفي هذه الضوضاء عند تجربة شفرة من علامة تجارية أخرى. في هذه الحالة، يُرجى التواصل مع المورّد لإجراء اختبارات الصلابة والفحص المعدني.

7. خدمات التشخيص لشركة مينغ باي للتكنولوجيا

تقدم شركة مينغ باي لتكنولوجيا الأدوات الميكانيكية المحدودة خدمات تشخيص عن بُعد مجانية للأصوات غير المعتادة. ما عليك سوى تسجيل فيديو صوتي للمعدات أثناء التشغيل، وسيتمكن مهندسونا من تحديد نوع الصوت غير المعتاد وأسبابه المحتملة بشكل مبدئي. أما في الحالات المعقدة، فيمكن ترتيب فحص ميداني.

خاتمة

الأصوات غير المعتادة الصادرة من الشفرات الميكانيكية ليست غامضة، بل هي مؤشرات عطل ذات أنماط واضحة. ينشأ معظم هذه الأصوات من ظروف التركيب أو التشغيل، وليس من مادة الشفرة. اتبع الخطوات المذكورة في هذه المقالة للتحقق من كل احتمال، وستتمكن من حل معظم المشاكل بسرعة. شركة مينغ باي للتكنولوجيا على أتم الاستعداد لتسخير خبرتها الاحترافية لمساعدتك في فهم لغة شفراتك.
